Selezione utensile
La funzione SELEZIONE UTENSILE consente di selezionare un
determinato numero utensile dalla relativa tabella in tempo reale, ad
esempio durante l'esecuzione del programma. Il blocco specifica un
numero utensile e un asse utensile opzionale. Vedere Fig. I.42.
Selezione utensile
Le modalità di inserimento della lunghezza e del diametro degli utensili
nella relativa tabella sono descritte in "Configurazione lavorazione".
In SELEZIONE UTENSILE il POSITIP 880 desume automaticamente
dalla relativa tabella la lunghezza e il diametro dell'utensile.
L'asse utensile per l'esecuzione del programma può essere definito
nel blocco SELEZIONE UTENSILE.
Selezione asse utensile
L'asse utensile deve essere selezionato per definire il piano di lavoro.
La compensazione del raggio utensile si applica agli assi che formano
il piano di lavoro. La compensazione della lunghezza utensile si applica
lungo l'asse utensile.
Esempio: una foratrice orizzontale deve eseguire sagome di
lavorazione, ad esempio sagome di fori nel piano YZ. Le forature
vengono eseguite nell'asse X. Per tale configurazione, come asse
utensile deve essere definito l'asse X.
Premere il softkey ASSE UTENSILE.
Selezionare l'asse utensile con il relativo softkey.
Premere il softkey CONFERMA.
Esecuzione di SELEZIONE UTENSILE
Modalità: PROGRAMMAZIONE
Premere il softkey FUNZIONI DI PROGRAMMAZIONE.
Selezionare il softkey SELEZIONA UTENSILE. Il cursore
si posiziona automaticamente nel campo NUMERO.
Viene predefinito il numero del blocco utensile
precedente. Inserire il valore desiderato utilizzando il
tastierino numerico o premendo il softkey TABELLA
UTENSILI
(i campi QUOTE e TIPO UTENSILE sono di
sola lettura). Premere il tasto ENT.

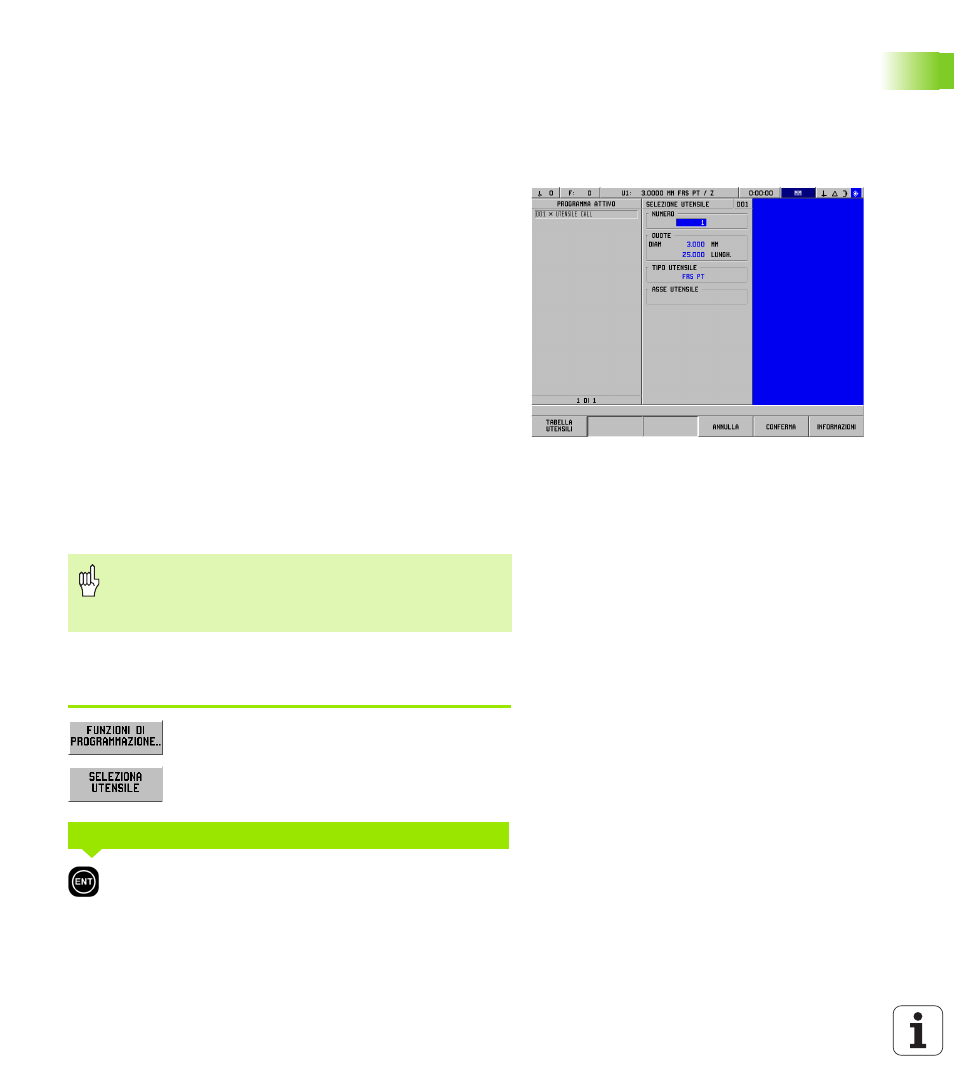

Fig. I.42 Maschera SELEZIONE UTENSILE
Quando si esegue un blocco di selezione utensile con un
nuovo asse utensile, quest'ultimo rimane attivo fino alla
selezione di un asse diverso dalla tabella utensili o di un
altro blocco di selezione utensile.
NUMERO UTENSILE
