124 II Dati tecnici
II – 2 Configur
azione di sist
ema
Informazioni generali sulle maschere e sui campi
„ Premere i tasti freccia su/giù per spostarsi tra i campi.
„ Utilizzare il tastierino numerico per inserire i valori numerici
all'interno di ciascun campo.
„ Premere il tasto ENT per confermare il valore immesso in un campo.
„ Premere il softkey CONFERMA una volta completata l'immissione dei
dati nella maschera per salvare le relative impostazioni.
„ Premere il softkey CONFERMA NUOVE IMPOSTAZIONI per ritornare alla
maschera INFORMAZIONI.
Configurazione degli assi
Il parametro di configurazione consente di assegnare gli ingressi dei
sistemi di misura (X1-X6) agli assi visualizzabili. A un asse può essere
assegnato un singolo ingresso del sistema di misura o una
combinazione di due sistemi di misura (seconda posizione del sistema
di misura sommata o sottratta dalla prima). Vedere Fig. II.8 e Fig. II.9.
In questa maschera è anche possibile modificare le denominazioni
degli assi (A-Z).
Configurazione degli assi
 Selezionare l'opzione CONFIGURAZIONE ASSI nel menu
CONFIGURAZIONE DI SISTEMA e premere il tasto ENT.
 Viene visualizzata la maschera CONFIGURAZIONE ASSI.
 Utilizzare i tasti numerici da 1 a 6 per selezionare il corrispondente
ingresso del sistema di misura per l'asse.
 Premere il tasto CE per cancellare l'ingresso del sistema di misura e
viene visualizzata l'opzione OFF. I sistemi di misura che non
vengono utilizzati devono essere commutati su OFF.
 Gli ingressi dei sistemi di misura possono essere accoppiati ad un
asse utilizzando il tastierino numerico e i softkey "+" e "-".
 Premere il softkey SELEZIONA DENOMINAZ.ASSE per visualizzare la
maschera SELEZIONA DENOMINAZ.ASSE e sono disponibili i
softkey A SINISTRA, A DESTRA, SELEZIONA CARATTERE, ANNULLA e
CONFERMA
.
 Utilizzare i softkey A SINISTRA e A DESTRA e i tasti freccia su/giù per
selezionare il carattere desiderato.
 Premere il softkey SELEZIONA CARATTERE o il tasto ENT per
selezionare il carattere per la denominazione dell'asse e chiudere la
maschera SELEZIONA DENOMINAZ.ASSE. Viene di nuovo
visualizzata la barra precedente dei softkey.
 Una volta completata l'immissione dei valori, premere il softkey
CONFERMA
o il tasto ENT per salvare le modifiche del parametro e
ritornare al menu CONFIGURAZIONE DI SISTEMA.
 Le funzioni degli assi grafici sono disponibili soltanto per lavorazioni
di tornitura. L'impostazione predefinita degli assi grafici è di
visualizzare le coordinate dell'asse Z lungo l'asse orizzontale della
grafica del pezzo e le coordinate dell'asse X lungo l'asse verticale.
Se la configurazione in uso è diversa, premere il softkey
ORIZZONTALE
o VERTICALE per selezionare gli assi idonei.

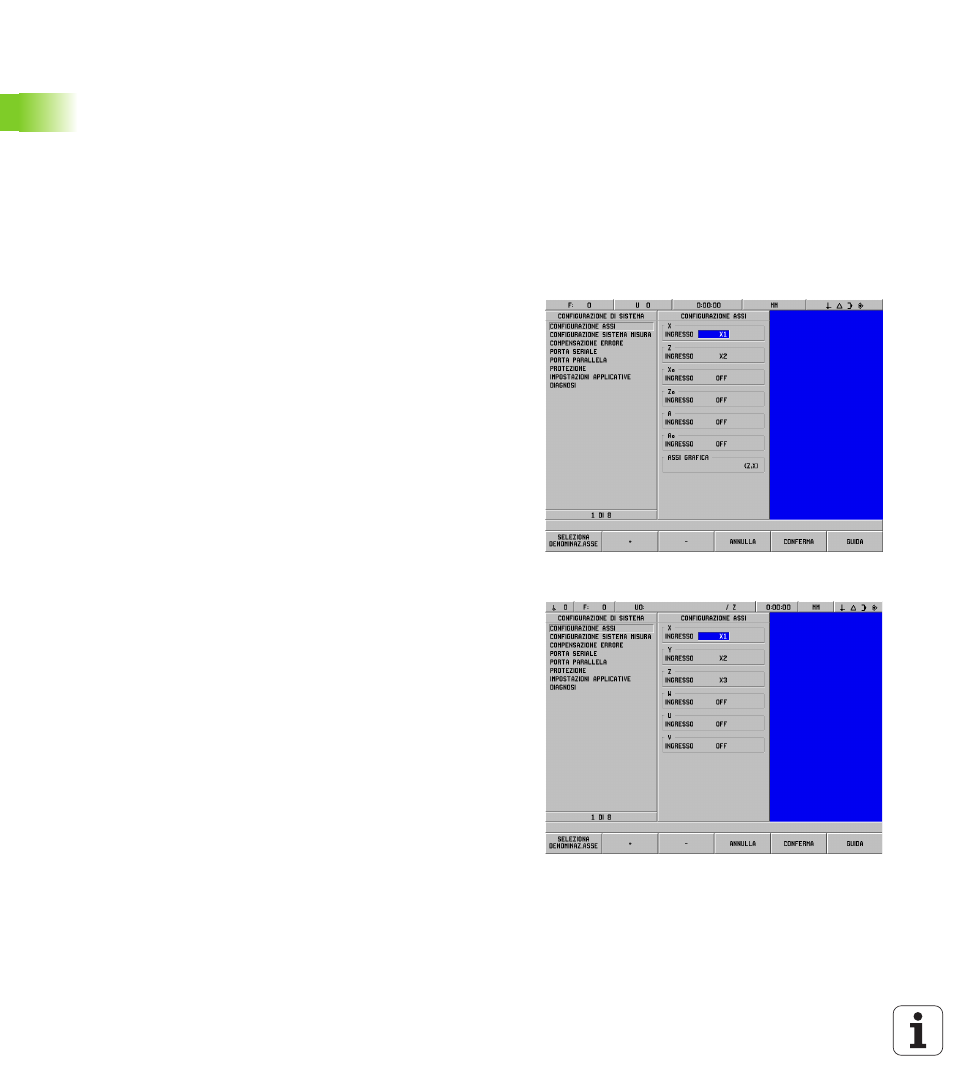

Fig. II.8 Maschera CONFIGURAZIONE ASSI
(Tornire)
Fig. II.9 Maschera CONFIGURAZIONE ASSI
(Fresare)
