POSITIP 880

153

II – 9 A

ccessor

i

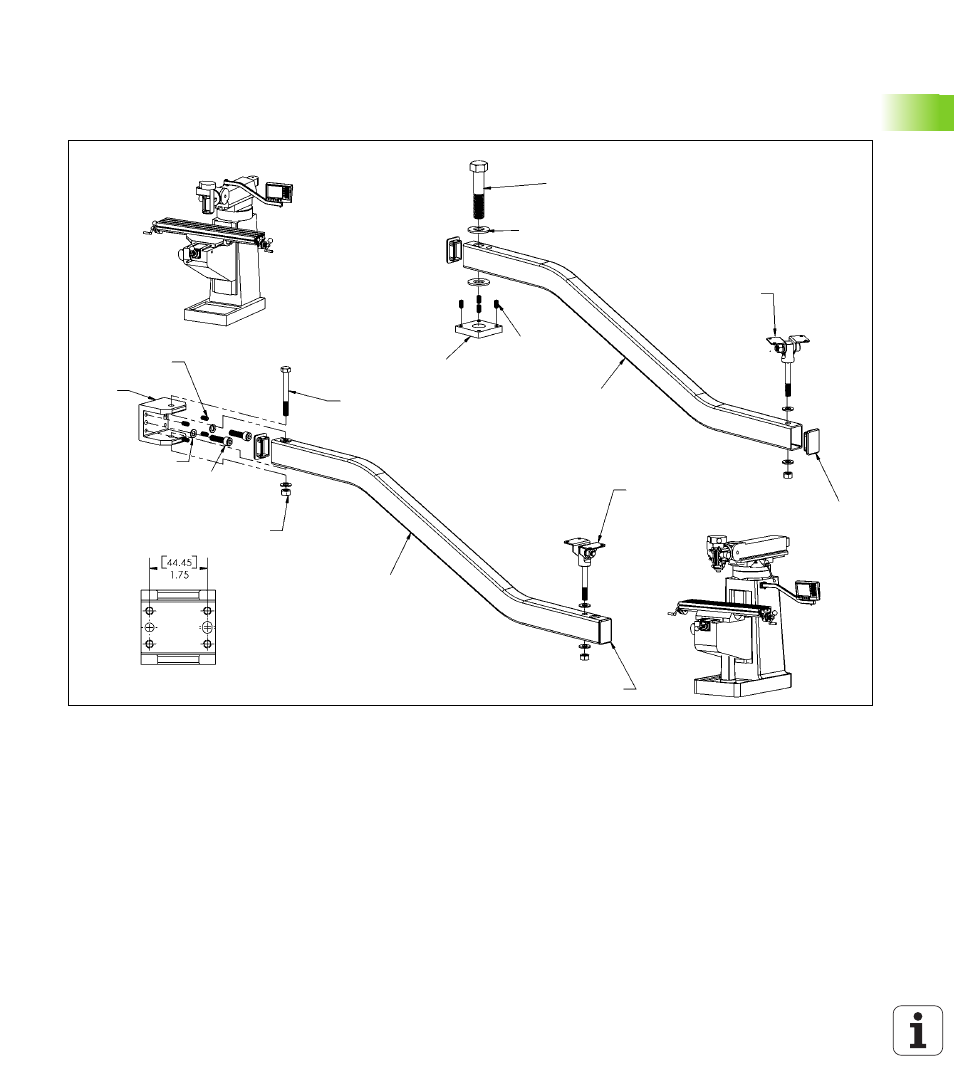

Istruzioni di montaggio del POSITIP 880
Braccio di montaggio universale
lD 382 929-01

Giunto per montaggio su braccio orientabile

Giunto per montaggio

su braccio orientabile

P/N 382891-01

Cappuccio (2)

Braccio

Staffa

Rondella

Dado di sicurezza esagonale M8

Rondella da 5/8" (2)

Base di montaggio

Braccio

Cappuccio (2)

Vite a testa esagonale 5/8-11 x 3"
Vite di fermo ad esagono cavo 5/8-2" x 1/2-13 x .8"
Vite a testa esagonale 16 x 75 mm
Vite a testa esagonale 14 x 75 mm

Vite di fermo ad
esagono cavo
(4)M6 x 12 mm

Vite ad esagono cavo

M6 x 30 mm (2) oppure

Vite ad esagono cavo

1/4-20 x 1-1/4" (2)

Vite di fermo ad

Vite a testa esagonale
M8 x 70 mm

Vista frontale della staffa
