Collegamento dei sistemi di misura
Il POSITIP 880 può essere impiegato con sistemi di misura lineari e
angolari HEIDENHAIN che forniscono segnali in uscita sinusoidali (11
µApp o 1 Vpp) o EnDat (Encoder Data, in inglese dati del sistema di
misura). Gli ingressi dei sistemi di misura sul retro del visualizzatore
sono denominati X1, X2, X3, X4, X5 e X6. Vedere Fig. II.3 e Fig. II.4.
Il cavo di collegamento non deve presentare una lunghezza
maggiore di 30 m (100 ft).
Piedinatura degli ingressi del sistema di misura
Tutti i collegamenti elettrici devono essere connessi/
disconnessi solo ad apparecchio spento.

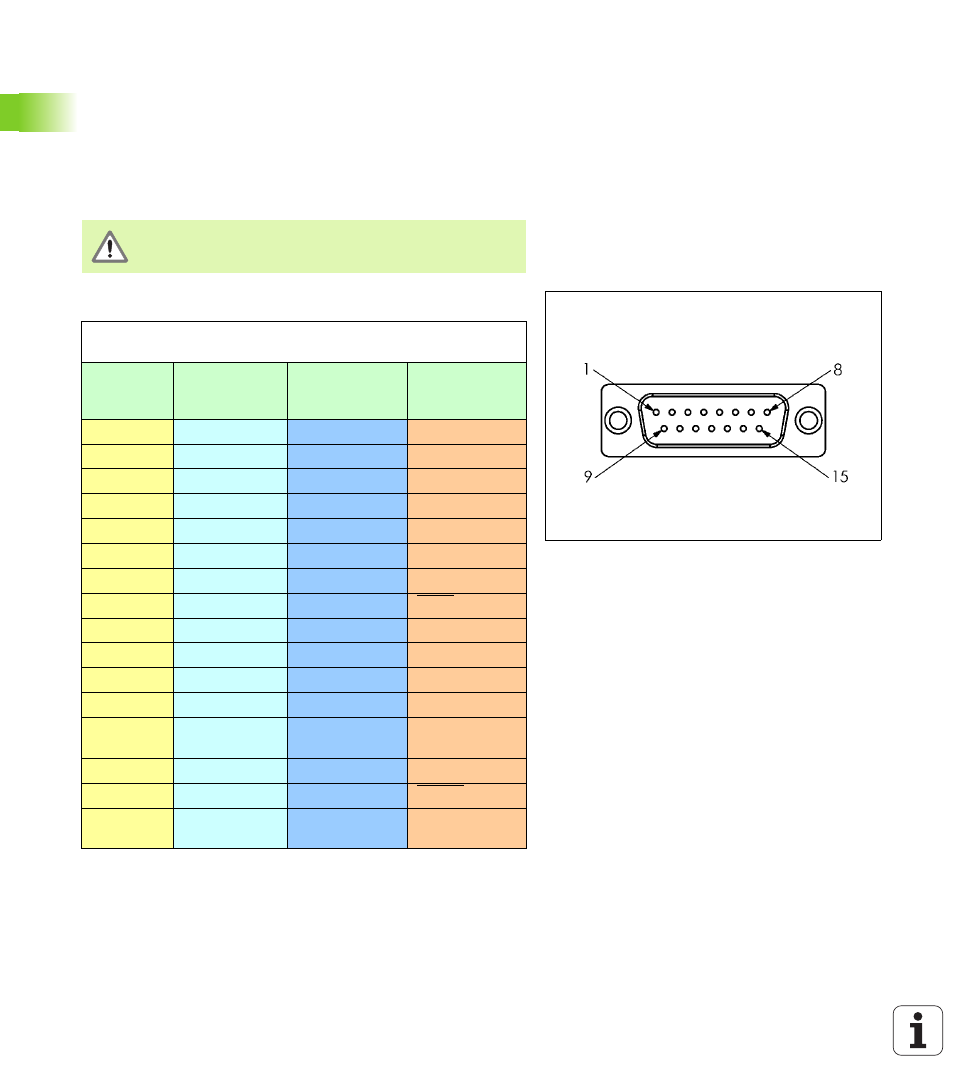

Fig. II.3
Connettore a 15 poli (maschio) X1 - X6 per
ingresso del sistema di misura
Piedinatura del POSITIP 880:
connettore Sub-D a 15 poli
Connettore
Sub-D a 15
poli
Segnale
in ingresso
11 µA
PP
Segnale
in ingresso
1 V
PP
Segnale
in ingresso
EnDat
1
5 V U
P
5 V U
P
5 V U
P
2
0 V U
N
0 V U
N
0 V U
N
3
I
1
+
A +
A +
4
I
1
–
A –
A –
5
DATA
6
I
2
+
B +
B +
7
I
2
–
B –
B –
8
DATA
9
Sensore 5 V
Sensore 5 V
10
I
0
+
R +
11
Sensore 0 V
Sensore 0 V
12
I
0
–
R –
13
Schermatura
interna
Schermatura
interna
14
CLOCK
15
CLOCK
Chassis
Schermatura
esterna
