POSITIP 880 85
I – 7 Esecuzione del pr
ogr
amma
Profili
Il percorso utensile viene simulato per rette e archi. Il percorso utensile
include qualsiasi offset specificato nel programma.
Ad entrambi i lati del percorso utensile è presente una fascia di
tolleranza. Il parametro della fascia di tolleranza è impostato nel menu
CONFIGURAZIONE LAVORAZIONE. La distanza tra il percorso
utensile e la fascia di tolleranza rappresenta lo scostamento ammesso
dal percorso utensile. La fascia di tolleranza interna è rappresentata in
rosso, quella esterna in verde.
Posizioni e sagome di lavorazione
Per posizioni e sagome di lavorazione, la posizione o il centro del foro
è rappresentato come reticolo.
Un cerchio intorno alla posizione/al foro rappresenta la fascia di
tolleranza. Quando il centro del simbolo dell'utensile è incluso nel
cerchio, il taglio rientra nella fascia di tolleranza.
Finestra con rappresentazione del pezzo completo
La finestra con rappresentazione del pezzo completo consente
posizionamenti molto approssimativi. Rappresenta l'utensile in
riferimento al pezzo completo. La rappresentazione è scalata in modo
tale che il pezzo completo venga visualizzato nella finestra con una
piccola cornice intorno.
Il profilo del pezzo è fisso. Il simbolo dell'utensile è visualizzato rispetto
alla riga utilizzando il relativo raggio attuale. Allo spostamento della
tavola, il simbolo dell'utensile si sposta relativamente al pezzo.
L'area tratteggiata rappresenta il materiale del pezzo ed è visualizzato
con dimensioni leggermente maggiori di quelle del pezzo reale. Allo
spostamento del simbolo dell'utensile, lo sfondo della superficie
tratteggiata sotto l'utensile diventa di colore grigio. Questa superficie
tratteggiata può essere impiegata per indicare il materiale rimanente.
Il metodo di asportazione del materiale funziona soltanto nella vista del
profilo. Se l'utensile si sposta mentre è selezionata un'altra vista, il
materiale interessato non viene rimosso nella vista del profilo.
Finestra POS
La vista del profilo fornisce le necessarie informazioni per il preciso
posizionamento o per la riproduzione del profilo lungo il piano XY.
La finestra POS indica le posizioni del percorso residuo per gli assi X,
Y e Z. La finestra POS consente di visualizzare la posizione senza
passare ad un'altra vista.

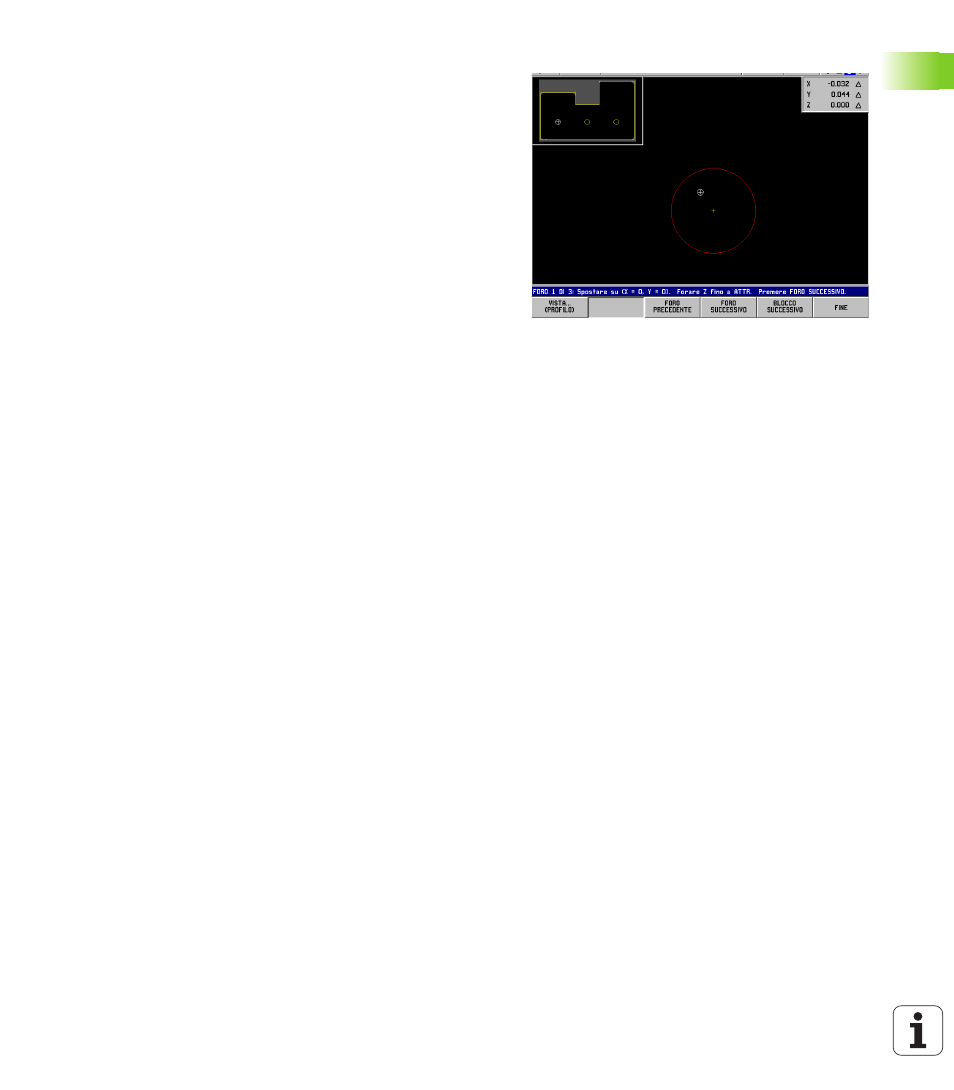

Fig. I.59 Test del programma nella vista del profilo
