I Istruzioni operative
I – 1 Pr
incipi f
ondamentali di posizionament
o
Asse di riferimento angolare
Per le posizioni angolari sono definiti i seguenti assi di riferimento:
Il senso di rotazione positivo è antiorario se il piano di lavoro viene
considerato in direzione dell'asse utensile negativo. Vedere Fig. I.11.
Esempio: angolo nel piano di lavoro X/Y

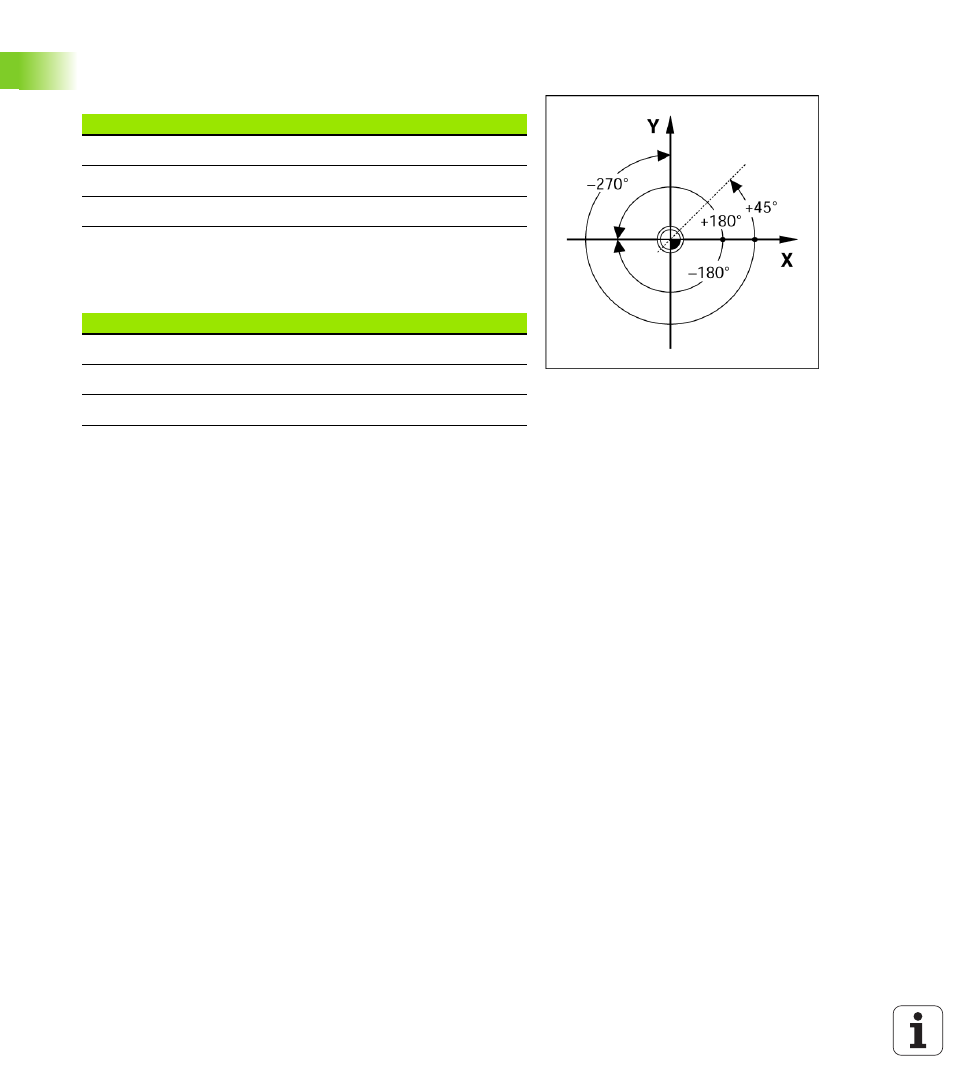

Fig. I.11 Angolo e asse di riferimento angolare, ad es.
nel piano X/Y
Piano
Asse di riferimento angolare
XY
+X
YZ
+Y
ZX
+Z
Angolo
Corrisponde a
+ 45°
... bisecante tra +X e +Y
+/– 180°
... asse X negativo
- 270°
... asse Y negativo
