112 I Istruzioni operative
I – 9 F
u
nzioni di t
o
rn
it
ur
a del POSITIP 880
Multipassata
Il ciclo MULTIPASSATA consente di tornire un gradino in un numero a
scelta di passate. Vedere Fig. I.83.
Nel programma devono essere inseriti tre blocchi:
„ blocco ciclo,
„ coordinata X,
„ coordinata Z.
Il ciclo MULTIPASSATA contiene tutte le informazioni richieste per la
lavorazione.
Non cancellare alcun blocco dal ciclo.
Durante l'esecuzione del programma il POSITIP 880 visualizza subito
dopo ogni blocco il percorso residuo alle due posizioni nominali che
seguono direttamente il blocco ciclo. Vedere Fig. I.84.
Esempio: tornitura di un gradino in un numero qualsiasi di
passate
Diametro del pezzo dopo la lavorazione: X = 10 mm
Fine del gradino: Z = -30 mm
Consente all'interno di un sottoprogramma di
rovesciare in speculare i blocchi intorno ad un
asse per ottenere un'immagine speculare del
sottoprogramma
Apre la maschera del programma per la
lavorazione di una retta
Apre la maschera del programma per la
lavorazione di un arco
Apre la maschera del programma e attiva i
softkey ARCO STANDARD, ARCO INVERSO e
CHIUDI PROFILO per creare il raccordo
Apre la maschera del programma e attiva il
softkey CHIUDI PROFILO per creare lo smusso
Consente di selezionare altre barre di softkey
Funzione Softkey

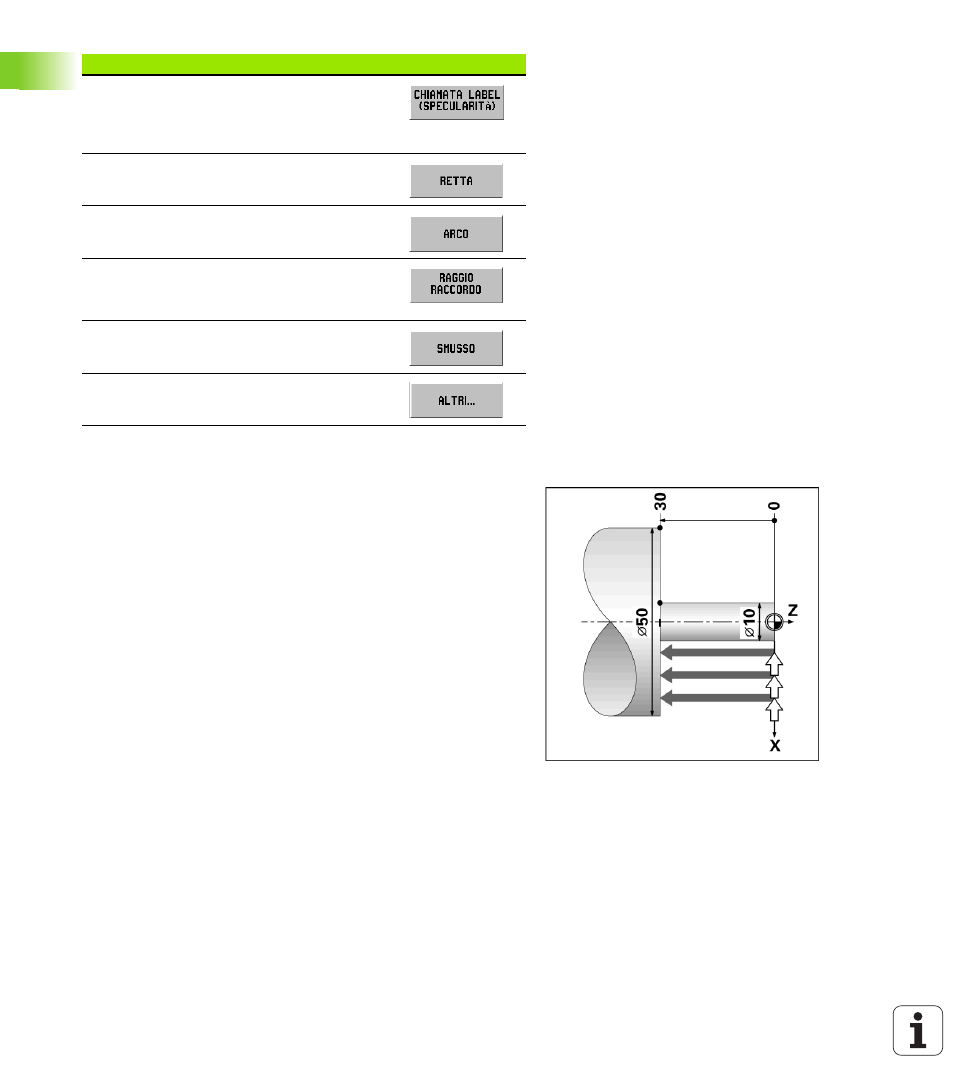

Fig. I.83 Esempio del ciclo MULTIPASSATA
