POSITIP 880 31
I – 3 V
a
lor
e
r
e
ale
Il POSITIP 880 visualizza 0 come valore predefinito
della coordinata. Inserire la coordinata desiderata
dello spigolo del pezzo, ad es. Y = 0 mm e
selezionare la coordinata come origine di questo
spigolo del pezzo. Premere il tasto ENT.
Premere il softkey CONFERMA.

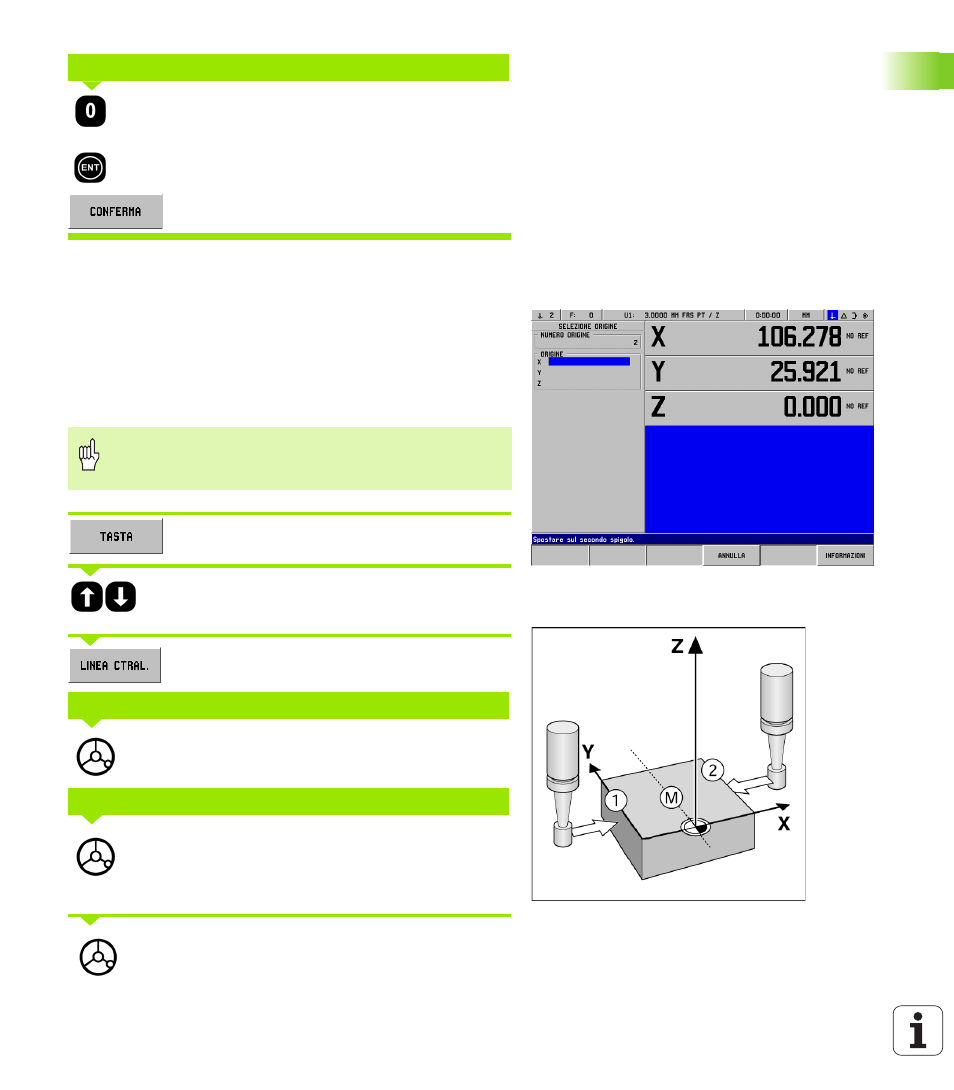

Esempio: impostazione dell'interasse tra due spigoli del pezzo
come origine. Vedere Fig. I.23 e Fig. I.24.
La posizione dell'interasse M è determinata dalla tastatura degli spigoli
1 e 2 .
L'interasse è parallelo all'asse Y.
Coordinata desiderata dell'interasse: X = 0 mm
Modalità: VALORE REALE
Premere il softkey TASTA.
Selezionare l'asse per il quale deve essere impostata
la coordinata: asse X.
Premere il softkey INTERASSE.
Spostare il tastatore di spigoli verso lo spigolo 1 del
pezzo finché i LED del tastatore si illuminano.
Spostare il tastatore di spigoli verso lo spigolo 2 del
pezzo finché i LED del tastatore si illuminano. La
distanza tra gli spigoli viene visualizzata nella riga di
dialogo.
Allontanare il tastatore di spigoli dal pezzo.
IMMISSIONE VALORE PER Y + 0
Fig. I.23 Impostazione dell'interasse tra due spigoli
come origine
Fig. I.24
La distanza tra gli spigoli viene visualizzata nella riga di
dialogo quando si utilizza la funzione di tastatura
INTERASSE.
1. TASTATURA 1° SPIGOLO IN X
2. TASTATURA 1° SPIGOLO IN X
