106 I Istruzioni operative
I – 9 F
u
nzioni di t
o
rn
it
ur
a del POSITIP 880
Visualizzazione raggio/diametro
Di norma i disegni per pezzi da tornire indicano i valori dei diametri. Il
POSITIP 880 è in grado di visualizzare sia il raggio sia il diametro. Se è
visualizzato il diametro, il relativo simbolo (Ø) è visualizzato accanto al
valore di posizione. Vedere Fig. I.78.
Esempio: Visualizzazione raggio, posizione 1 X = 20 mm
Visualizzazione diametro, posizione 1 X = Ø 40 mm
Sovrametalli
I sovrametalli vengono inseriti nel menu CONFIGURAZIONE
LAVORAZIONE e vengono automaticamente considerati in modalità
PERCORSO RESIDUO
. Se il percorso residuo visualizzato è uguale a 0,
rimane solo il sovrametallo. Se il campo SOVRAMETALLO è
impostato su ON, viene visualizzato il relativo simbolo sul lato destro
della barra degli assi. Vedere Fig. I.79.
Simbolo sovrametallo:
Valori di immissione per sovrametallo e sottometallo
Sovrametallo: valore positivo (fino a 999,999 mm)
Sottometallo: valore negativo (fino a –999,999 mm)
Immissione dei sovrametalli
 Selezionare SOVRAMETALLO e premere il tasto ENT.
 Per inserire un valore premere il softkey ON o semplicemente
procedere all'immissione del valore desiderato per il relativo asse.
Premere il tasto ENT per passare al campo del successivo asse.
 Per lavorare senza sovrametalli, premere il softkey OFF per ciascun
campo degli assi o inserire 0 in ciascuno di essi.
 Premere il softkey CONFERMA, quindi premere il softkey CONFERMA
NUOVE IMPOSTAZIONI
.

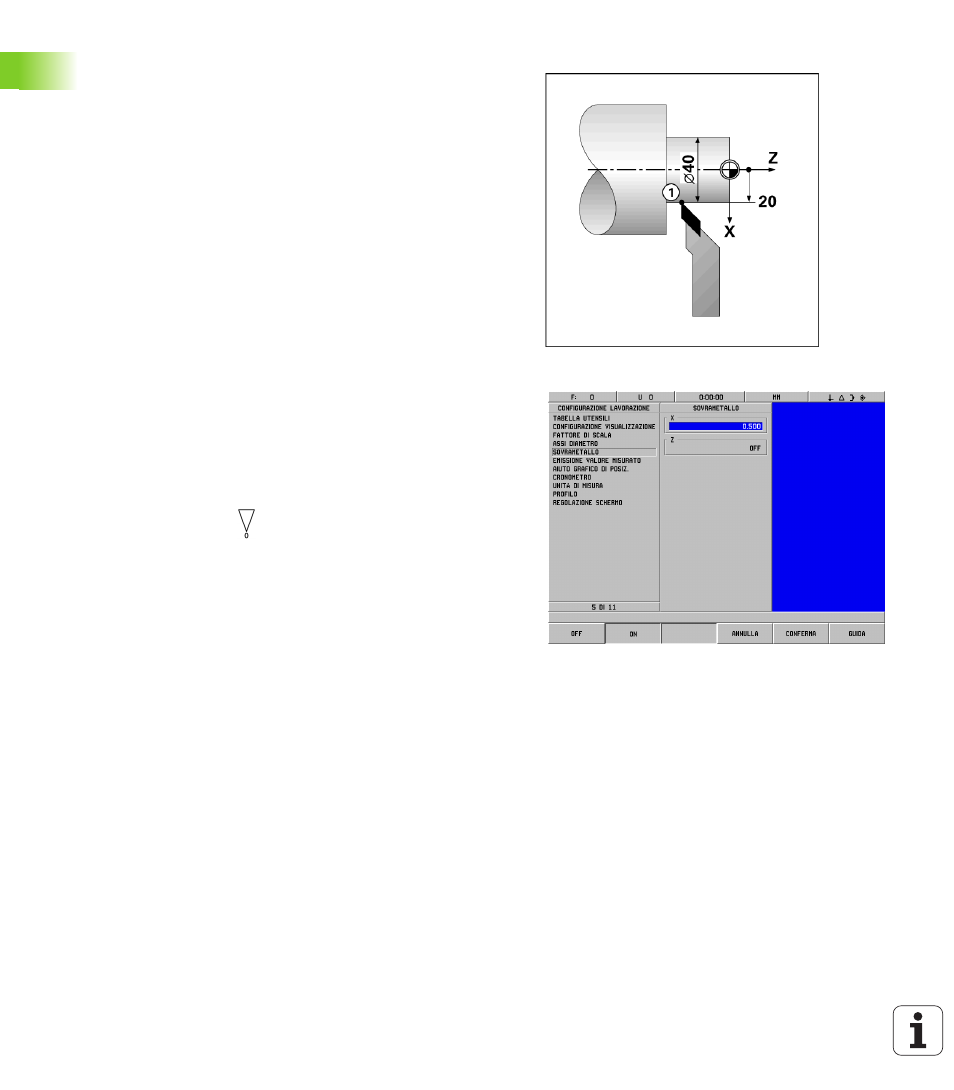

Fig. I.78 Pezzo per visualizzazione raggio/diametro
Fig. I.79 Maschera SOVRAMETALLO
