POSITIP 880 47
I – 5 Sag
o
me di la
v
o
ra
zione

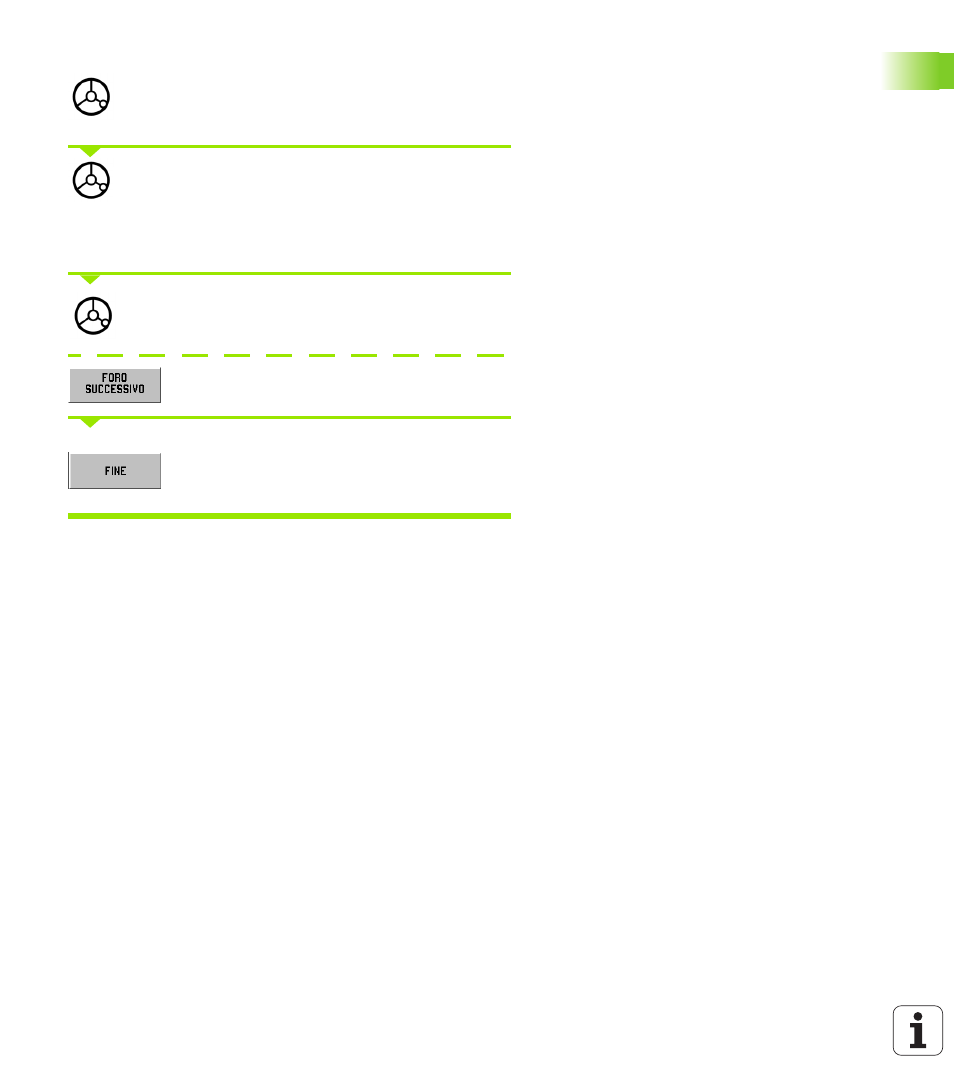

2° passo: foratura
Raggiungere il foro:
raggiungere in successione ogni coordinata del piano
di lavoro passando per lo zero.
Forare:
raggiungere lo zero dell'asse utensile. Una volta
raggiunta la profondità richiesta, il POSITIP 880
raggiunge automaticamente le coordinate del foro
successivo.
Dopo la foratura allontanare l'utensile nell'asse
utensile.
Premere il softkey FORO SUCCESSIVO.
Eseguire gli altri fori allo stesso modo.
Una volta terminata la serie di fori, premere il softkey
FINE
.
Serie di fori
Informazioni richieste:
„ Primo foro (1° foro della sagoma)
„ Fori per riga (numero di fori in ciascuna riga della sagoma)
„ Distanza tra fori (distanza od offset tra ciascun foro della riga)
„ Angolo (angolo di rotazione della sagoma)
„ Profondità (profondità finale per la foratura nell'asse utensile)
„ Numero di righe (numero di righe della sagoma)
„ Distanza tra righe (distanza tra ciascuna riga della sagoma)
Il POSITIP 880 calcola le coordinate dei fori da raggiungere
semplicemente "passando per lo zero".
L'aiuto grafico di posizionamento è disponibile per tutti gli assi da
traslare.
La grafica consente di verificare la sagoma di fori prima di iniziare la
lavorazione. È quindi particolarmente utile per:
„ selezione diretta di fori,
„ esecuzione separata di fori,
„ salto di fori.
