84 I Istruzioni operative
I – 7 Esecuzione del pr
ogr
amma
Vista del profilo
La vista del profilo è una maschera di visualizzazione grafica opzionale
disponibile durante l'esecuzione del programma, che compare
soltanto se attivata. Consultare il capitolo I-8, paragrafo "Menu
CONFIGURAZIONE LAVORAZIONE". Vedere Fig. I.58 e Fig. I.59.
Visualizzazioni grafiche
La vista del profilo fornisce le necessarie informazioni per il preciso
posizionamento o per la riproduzione del profilo lungo il piano di lavoro.
La maschera è composta da una vista principale che indica il percorso
dell'utensile e le posizioni dei fori, una finestra più piccola che indica il
pezzo completo e un'altra piccola finestra che indica la posizione
attuale.
Vista principale
La vista principale consente di eseguire posizionamenti precisi. La
rappresentazione nella vista principale è scalata in modo tale che un
pixel sullo schermo corrisponde alla risoluzione più fine della
visualizzazione dell'asse X e Y. Questo consente un movimento della
riga graduata di 1 impulso del sistema di misura per risultare visibile.
Al centro della vista è posizionato in modo fisso il simbolo dell'utensile.
Il percorso dell'utensile è visualizzato in riferimento all'utensile. Allo
spostamento della tavola, il percorso dell'utensile si sposta soltanto in
riferimento all'utensile.
Il simbolo dell'utensile non è visualizzato rispetto alla riga, ma
rappresenta solo il centro dell'utensile.
Il percorso dell'utensile è spostato rispetto al profilo programmato del
raggio dell'utensile e della fascia di tolleranza. Il percorso dell'utensile
è relativo all'utensile selezionato.
Tenere presente che il POSITIP 880 consente di lavorare
con approssimazione lungo un percorso complesso.
L’approssimazione del taglio per il percorso attualmente
programmato è puramente una funzione di capacità e
pazienza dell’operatore.

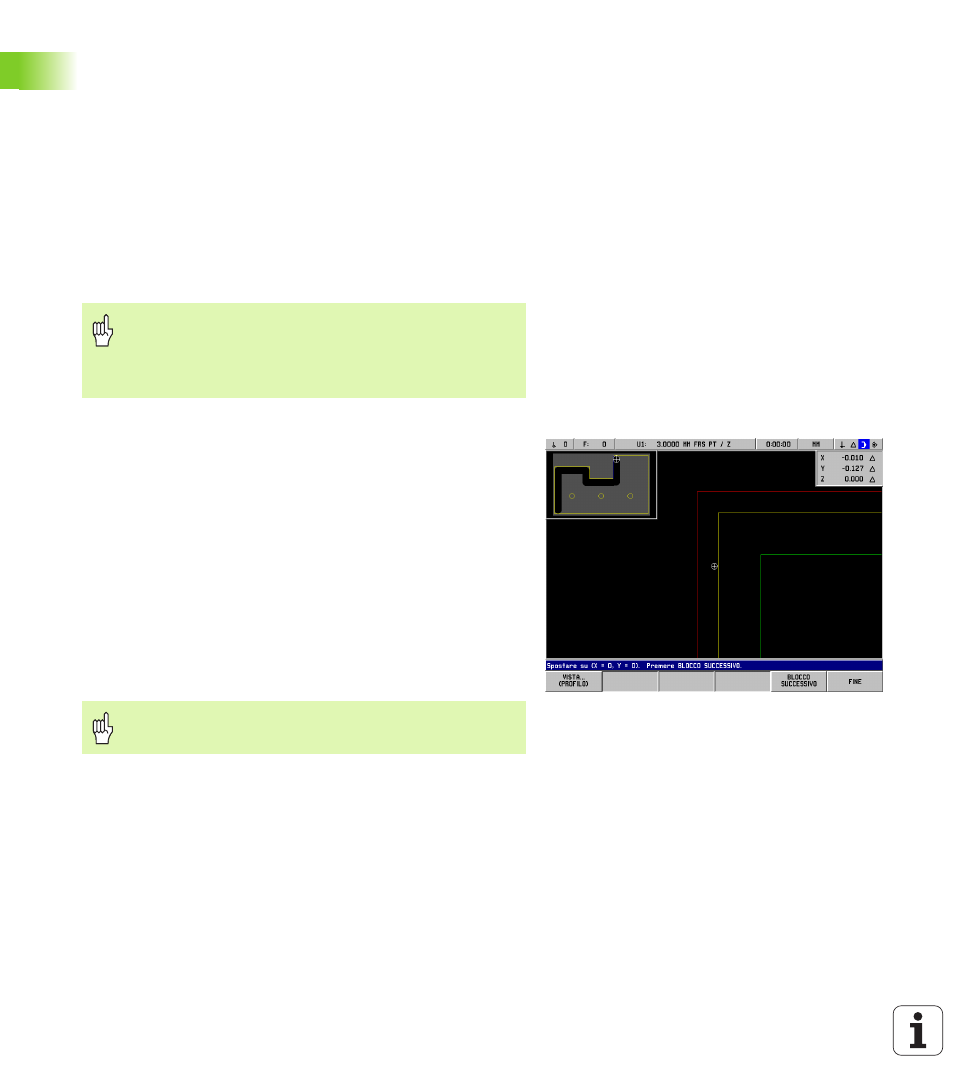

Fig. I.58 Test del programma nella vista del profilo
La vista del profilo si attiva e si disattiva nel menu
CONFIGURAZIONE LAVORAZIONE.
