130 II Dati tecnici
II – 2 Configur
azione di sist
ema
Porta seriale (X31)
Alla porta seriale è possibile collegare una stampante o un computer.
I programmi di lavorazione e i file di configurazione possono essere
inviati a una stampante o a un computer. Comandi remoti, codici
chiave remoti, programmi di lavorazione e file di configurazione
possono essere ricevuti da un computer. Vedere Fig. II.14.
 Il campo BAUD RATE può essere impostato su 300, 600, 1 200, 2
400, 9 600, 19 200, 38 400, 57 600 o 115 200 utilizzando i softkey
MINORE
e MAGGIORE. Il valore predefinito è 9600.
 Il campo BIT DI DATI può essere impostato su 7 o 8 utilizzando i
softkey disponibili. Il valore predefinito è 8.
 Il campo PARITÀ può essere impostato su NESSUNO, PARI o
DISPARI utilizzando i softkey disponibili. Il valore predefinito è
NESSUNO.
 Il campo BIT DI STOP può essere impostato su 1 o 2 utilizzando i
softkey. Il valore predefinito è 1.
 Il valore FINE EMISSIONE è il numero di carriage return che viene
inviato alla fine di ogni trasmissione. Inizialmente il valore impostato
è 0 e può essere incrementato ad un valore intero positivo (da 0 a 9)
utilizzando il tastierino numerico.
Le impostazioni della porta seriale rimangono attive anche in seguito
allo spegnimento del POSITIP 880. Non è presente alcun parametro
per abilitare o disabilitare la porta seriale. Un file viene inviato alla porta
seriale soltanto se l'unità esterna è pronta a ricevere.
Consultare il paragrafo "Interfaccia dati" per il cablaggio e la
piedinatura.
Porta parallela (X32)
Alla porta parallela è possibile collegare una stampante. Vedere Fig.
II.15.
 Inizialmente il valore impostato per la fine emissione è 0 e può
essere incrementato ad un valore intero positivo (da 0 a 9)
utilizzando il tastierino numerico.
 Il campo LF DOPO CR può essere impostato su ON o OFF
utilizzando i softkey. Il valore predefinito è OFF.
Le impostazioni della porta parallela rimangono attive anche in seguito
allo spegnimento del POSITIP 880. Non è presente alcun parametro
per abilitare o disabilitare la porta parallela. Un file viene inviato alla
porta parallela soltanto se l'unità esterna è pronta a ricevere. Se l'unità
esterna non è pronta a ricevere, viene visualizzato un messaggio di
errore.

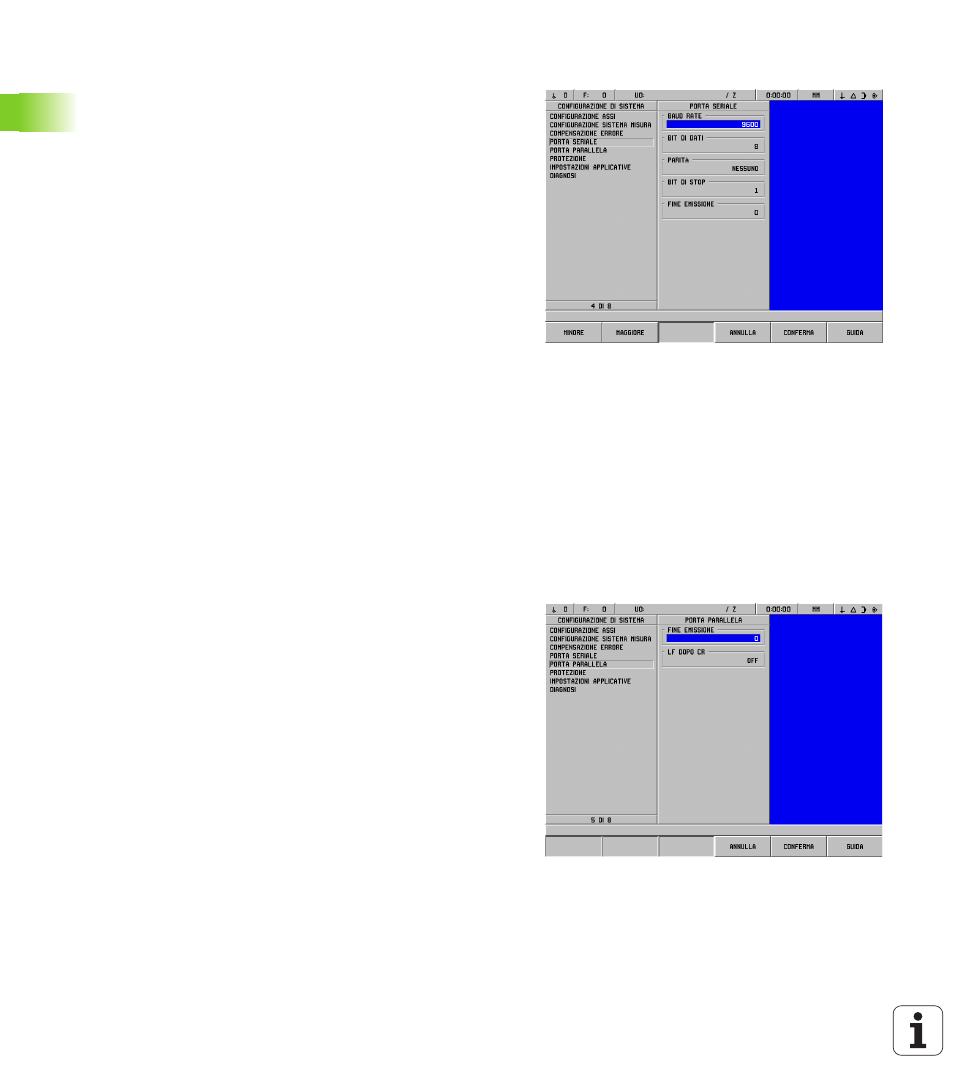

Fig. II.14 Maschera PORTA SERIALE
Fig. II.15 Maschera PORTA PARALLELA
