28

I Istruzioni operative

I – 3 V

a

lor

e

r

e

ale

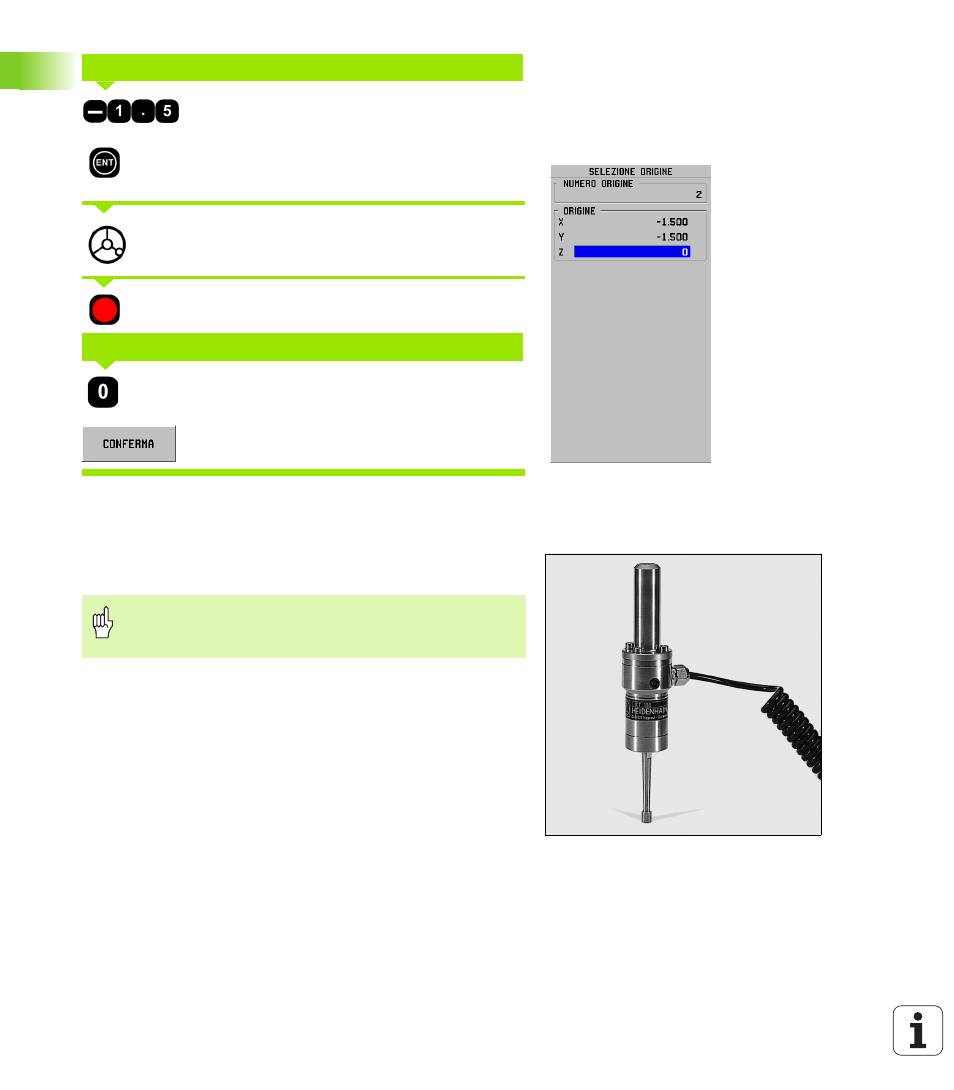

Inserire la posizione del centro dell'utensile
(Y = – 1,5 mm),

confermare la coordinata Y dell'origine e premere il
tasto ENT.

Sfiorare la superficie del pezzo.

Selezionare l'asse Z premendo il relativo tasto.

Inserire la posizione della punta dell'utensile (Z = 0
mm) e confermare la coordinata Z dell'origine.
Premere il softkey CONFERMA.

Funzioni di tastatura per selezione origine

Selezionare l'origine con il tastatore di spigoli HEIDENHAIN KT 130 è
particolarmente semplice (Fig. I.20).

Il POSITIP 880 dispone dei seguenti softkey per le funzioni di tastatura.

„

Spigolo del pezzo come origine: SPIGOLO

„

Interasse tra due spigoli del pezzo: INTERASSE

„

Centro di un foro o di un cilindro: CENTRO CERCHIO
Selezionando CENTRO CERCHIO, il foro deve trovarsi su un piano
principale. I tre piani principali sono formati dagli assi X/Y, Y/Z e Z/X.

Le funzioni di tastatura del POSITIP 880 consentono di selezionare le
origini con un tastatore di spigoli HEIDENHAIN KT. Le funzioni di
tastatura possono quindi essere impiegate anche utilizzando un
utensile al posto di un tastatore di spigoli.

SELEZIONE ORIGINE IN Y

SELEZIONE ORIGINE IN Z = + 0

Fig. I.20 Il tastatore di spigoli HEIDENHAIN KT 130

Durante le funzioni di tastatura, il POSITIP 880 si arresta
alla localizzazione dello spigolo, dell'interasse o del centro
cerchio.
