AMI (Auxiliary Machine Interface = interfaccia
macchina supplementare) (X51) (opzionale)
Se l’unità opzionale IOB 89 è collegata al POSITIP 880, la maschera
USCITE DI COMMUTAZIONE è richiamabile dal menu
CONFIGURAZIONE DI SISTEMA. L'hardware IOB 89 può essere
configurato con 8 relè di uscita. Vedere Fig. II.20.
Per configurare un'uscita relè singola, selezionare il numero di relè
desiderato con i tasti freccia e premere il tasto ENT. Per annullare
l'impostazione di un relè, selezionarlo e premere il tasto CE.
 Nel campo ASSE si specifica la posizione dell'asse che controlla il
relè. L'asse si seleziona con il softkey ASSE SUCCESSIVO.
Il softkey DIREZIONALE consente di selezionare la direzione di
flusso del segnale. Se è selezionata tale modalità, il funzionamento
del relè si basa sul segno del valore di posizione. Il relè si attiva
quando il valore non è negativo. Il relè si disattiva quando il valore è
negativo. Se è selezionato il softkey DIREZIONALE, è possibile
impostare per la selezione degli assi l'opzione TUTTI ASSI. Con
questa configurazione, l'uscita relè è impostata non appena in
modalità PERCORSO RESIDUO viene definita una posizione su un
asse qualsiasi.
 Il campo CONDIZIONE consente di specificare il rapporto richiesto
tra il valore di posizione visualizzato e il punto di commutazione.
Utilizzare a tale scopo i softkey.
 Il campo VALORE PREDEFINITO consente di definire i punti di
commutazione e di selezionare se il punto è un valore reale o una
posizione di percorso residuo. Selezionare il tipo di posizione tramite
softkey (VALORE REALE o PERCORSO RESIDUO).
 Il campo PUNTO/INTERVALLO consente di definire se la condizione
si riferisce ad un punto su un asse o ad un intervallo intorno allo zero.
Se si specifica un intervallo, il segno del valore viene ignorato.
 Per compilare il campo RELÈ ON/OFF premere i softkey ON o OFF.
Una volta soddisfatta la condizione, il relè si commuta su ON o su
OFF.

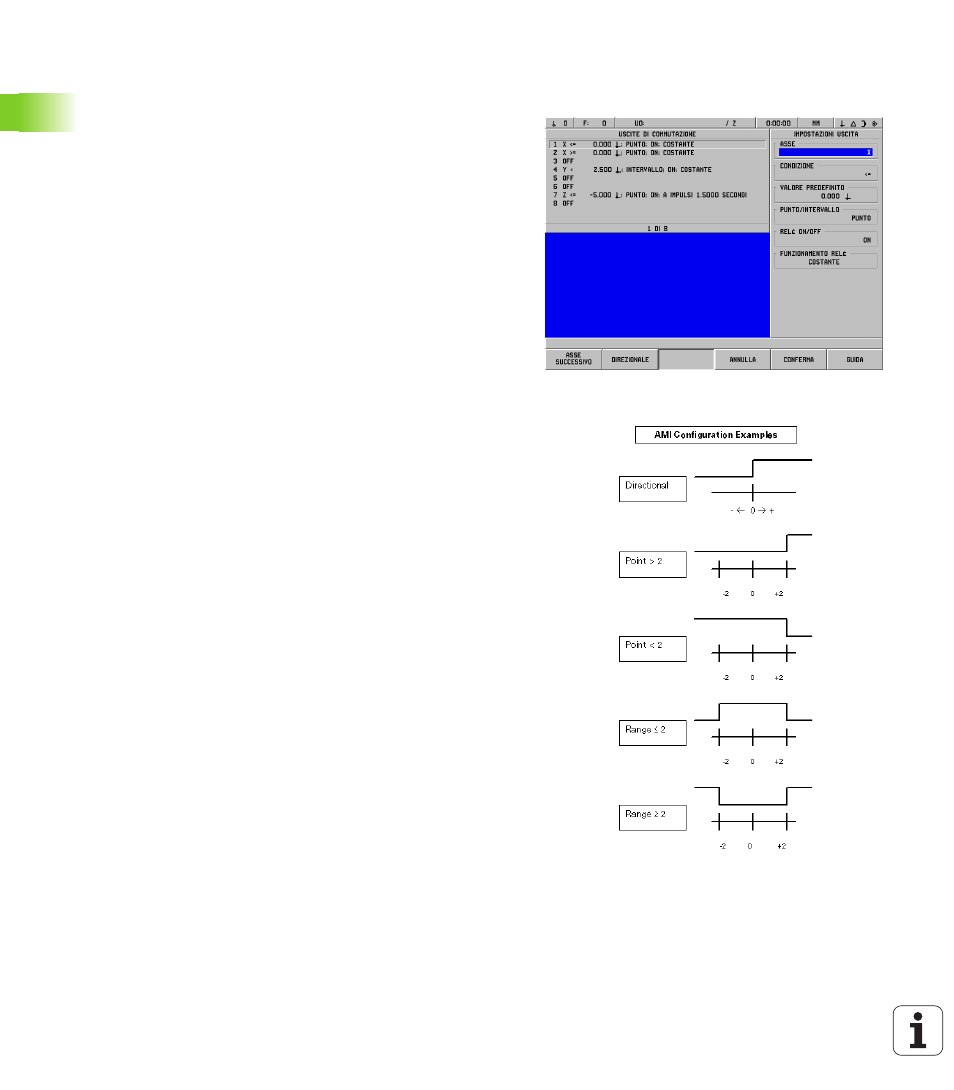

Fig. II.20 Maschera AMI
Fig. II.21 Maschera AMI
