I – 1 Pr
incipi f
ondamentali di posizionament
o Sistemi di misura di posizione
I sistemi di misura di posizione convertono i movimenti degli assi
macchina in segnali elettrici. Il POSITIP 880 elabora costantemente
questi segnali, calcola le posizioni reali degli assi macchina e le
visualizza sullo schermo sotto forma di valore numerico. Vedere Fig.
I.9.
In caso di interruzione di corrente, viene persa la correlazione tra la
posizione calcolata e la posizione reale. Al ritorno dell'alimentazione
elettrica è possibile ripristinare tale correlazione con l'ausilio degli
indici di riferimento dei sistemi di misura di posizione e il sistema di
rilevamento automatico degli indici di riferimento (REF) del
POSITIP 880.
Indici di riferimento
Le righe graduate dei sistemi di misura di posizione presentano uno o
più indici di riferimento. Superando gli indici di riferimento, questi
possono essere impiegati per definire una posizione assoluta in un
sistema incrementale. In caso di interruzione di corrente, si perdono la
posizione assoluta e la correlazione tra l'indice di riferimento e la
posizione della riga. Gli indici di riferimento dei sistemi di misura di
posizione e del sistema di rilevamento automatico degli indici di
riferimento del POSITIP 880 consentono di ripristinare rapidamente
tale correlazione dopo la riaccensione. Vedere Fig. I.10.
Superando un indice di riferimento si genera un segnale che identifica
la posizione specifica della riga come punto di riferimento. Il POSITIP
880 utilizza tale punto di riferimento per ripristinare la correlazione tra
la posizione della riga e il valore visualizzato impostato con l'ultima
definizione dell'origine.
Nei sistemi di misura di posizione con indici di riferimento a distanza
codificata, gli indici di riferimento sono applicati a determinate
distanze sulla riga. Superando due indici di riferimento qualsiasi si
ripristina l'origine. Ogni asse macchina deve essere traslato solo per
una distanza limitata in caso di sistemi di misura lineari o di un angolo
definito per i sistemi di misura angolari.

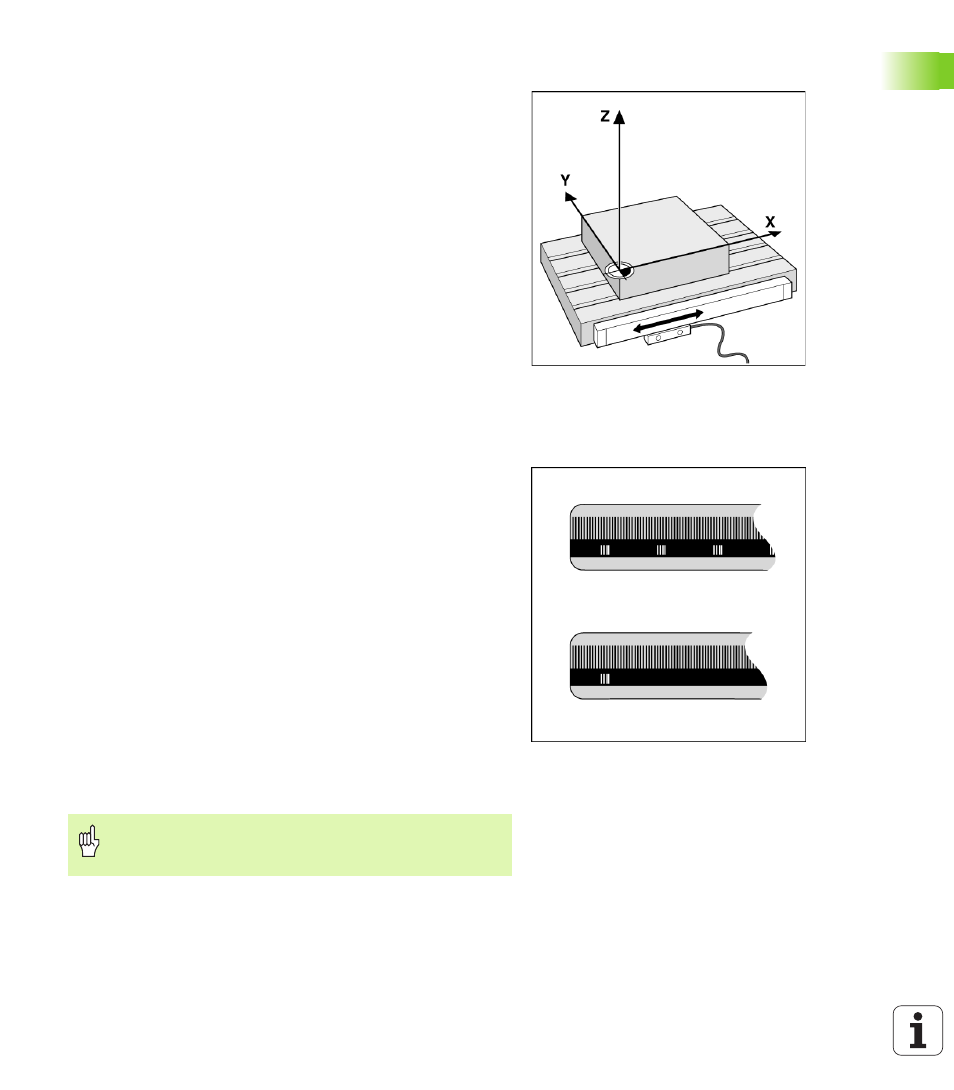

Fig. I.9 Sistema di misura lineare, ad es. per l'asse X
Fig. I.10 Righe graduate: con indici di riferimento a
distanza codificata (in alto) e con un indice di
riferimento (in basso)
L'origine non può essere ripristinata in caso di interruzione
di corrente e se gli indici di riferimento non sono stati
superati prima di definire l'origine.
