POSITIP 880 91
I – 8 La masc
her
a
INFORMAZIONI
Selezione asse utensile
L'asse utensile deve essere selezionato per definire il piano di lavoro.
La compensazione del raggio utensile si applica agli assi che formano
il piano di lavoro. La compensazione della lunghezza utensile si applica
lungo l'asse utensile.
Esempio: una foratrice orizzontale deve eseguire sagome di
lavorazione, ad esempio sagome di fori nel piano YZ. Le forature
vengono eseguite nell'asse X. Per tale configurazione, come asse
utensile deve essere definito l'asse X.
 Premere il softkey ASSE UTENSILE.
 Selezionare l'asse premendo uno dei softkey.
 Premere il softkey CONFERMA, quindi premere il softkey CONFERMA
NUOVE IMPOSTAZIONI
.
Tabella origini (solo Fresare)
La tabella origini visualizza le posizioni assolute delle origini in relazione
all'indice di riferimento. Di norma le origini si impostano utilizzando la
funzione di selezione origine e le funzioni di tastatura in modalità
VALORE REALE. Se necessario le origini possono essere impostate
anche direttamente. Vedere Fig. I.64.
 Selezionare con i tasti freccia l'origine desiderata e premere il tasto
ENT
. Viene quindi visualizzata la maschera della descrizione origine.
 Utilizzare il tastierino numerico per inserire i valori desiderati e
premere il tasto ENT per ogni asse. I valori misurati si riferiscono agli
indici di riferimento.
 Una volta completata l'immissione dei valori, premere il softkey
CONFERMA.
Ripristino della tabella origini
 Premere il softkey RIPRISTINA TUTTE ORIGINI per ripristinare tutti i
valori degli assi nella tabella origini.
L'utensile e l'asse utensile selezionati sono
immediatamente attivi. Anche premendo il softkey
ANNULLA MODIFICHE
non si ripristinano le impostazioni
precedenti.

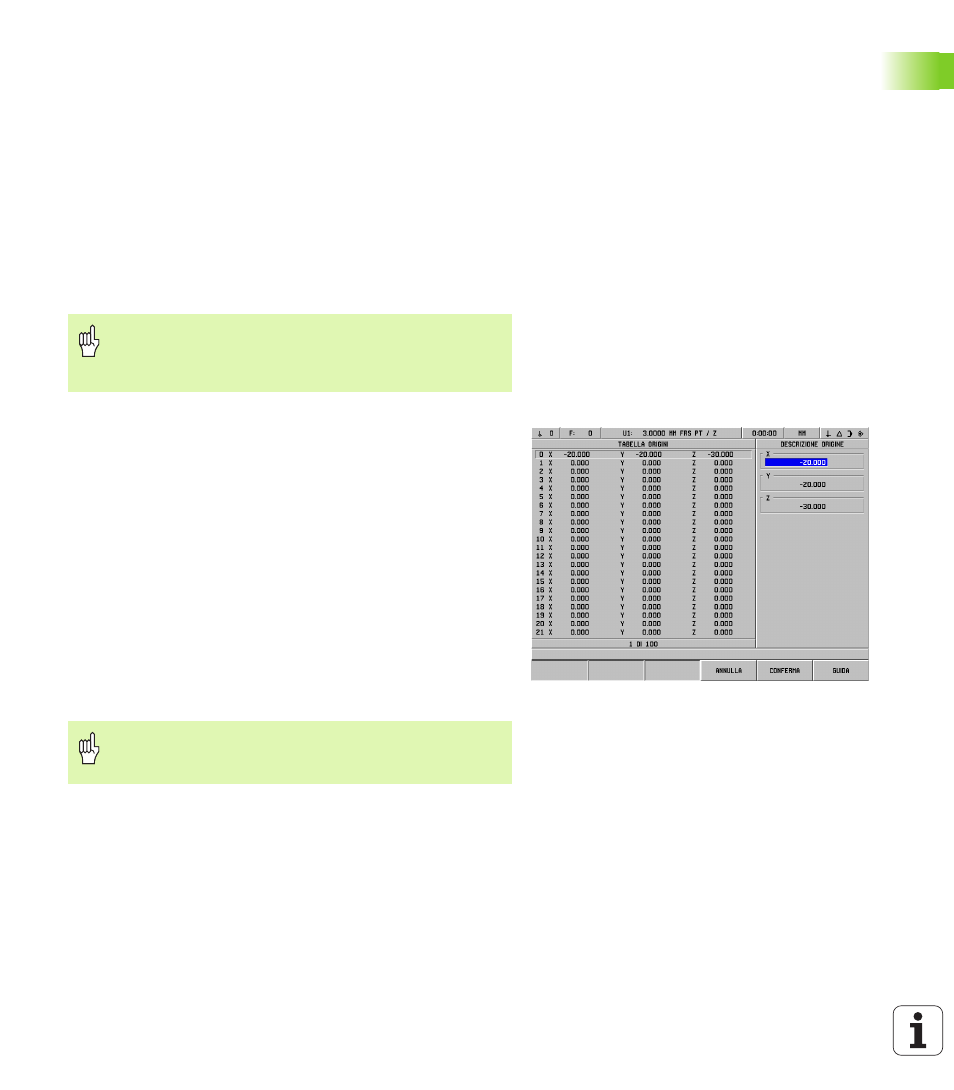

Fig. I.64 Tabella origini per la fresatura
L'origine numero 0 può essere protetta per evitare che
venga modificata. Per maggiori informazioni consultare il
capitolo II-2 "Configurazione di sistema".
