MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07
Pagina 56 di 68 flowserve.com

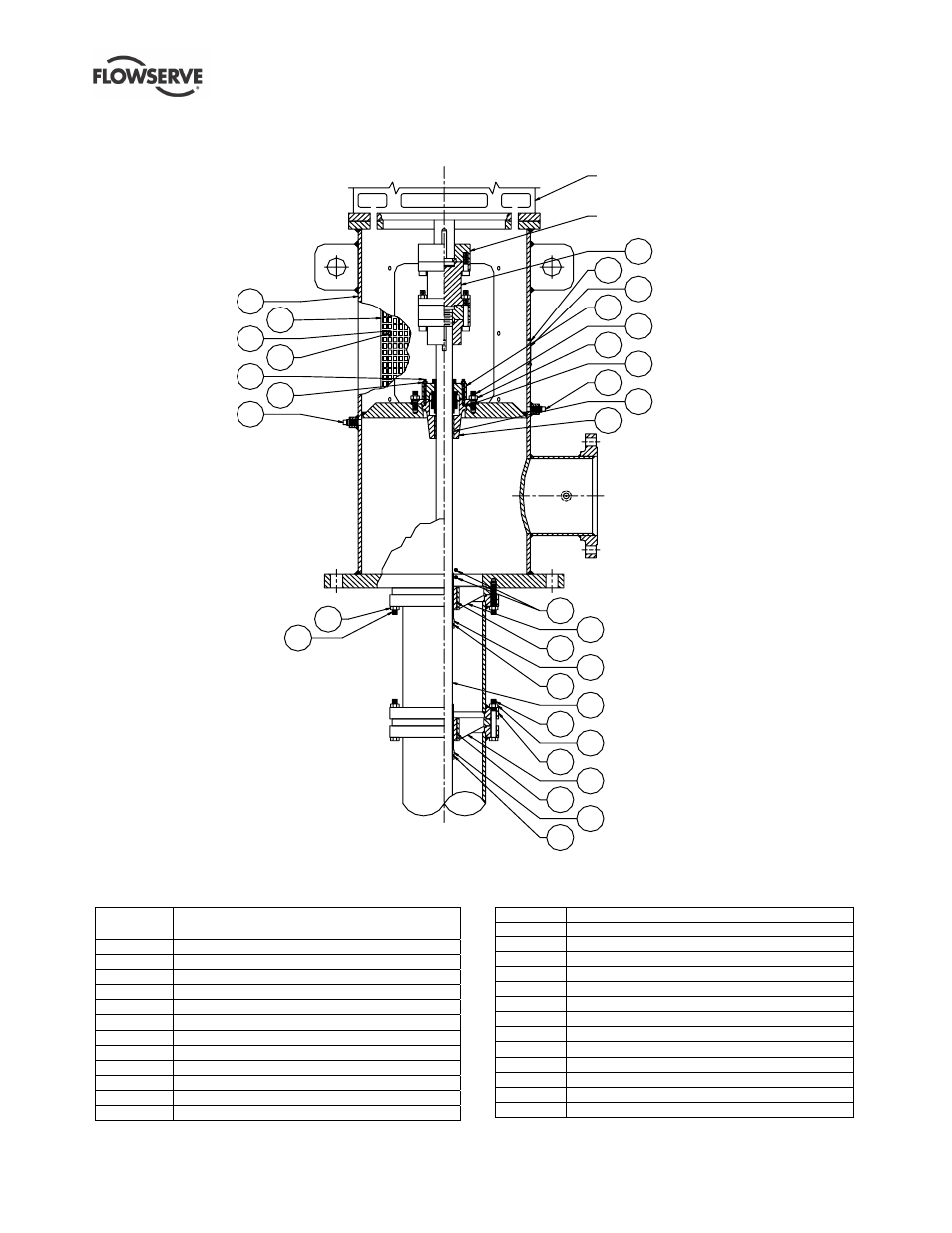

8.1.1 Identificazione delle parti: assieme testa di mandata e colonna
Tipica VTP lubrificata da prodotto, modello per installazione sommersa/bacino di pompaggio
REF. NO. 471
(ASSEMBLY)
ELECTRIC MOTOR
366
14
39
307
101
327
325
12A
366
14
39
307
431
348
117
416
347
355
354
349
424
425
314
327
326
416
327A
326A
417
418
131
304
8.1.1.1 Elenco parti - assieme testa di mandata e
colonna
Ref. Descrizione
12a Albero
14 Camicia
39 Cuscinetto-Camicia
101 Colonna
117 Cuscinetto bussola
131 Protezione-giunto
304 Testa di mandata
307 Supporto cuscinetto
314 Giunto rigido
325 Vite-testa-esagonale
326 Prigioniero
326a Prigioniero
327 Dado-esagonale
327A Dado-esagonale
347 O-ring-cassastoppa
348 Sede-bussola
349 Tenuta-meccanica
354 Prigioniero
355 Dado-esagonale
366 Grano
416 Tappo
417 Vite-testa-esagonale
418 Rondella
424 Targhetta - Flowserve
425 Vite autofilettante per targhetta numero di serie
431 O-ring
471 Assieme, giunto rigido
Motori elettrici
(Assieme)
ref # 471
