MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07

Pagina 19 di 68

flowserve.com

3.3.6 Giranti
Le VTP sono equipaggiate con una girante protetta,
aperta o semiaperta. Per ottenere la massima
copertura di tutte le applicazioni per VTP, sono
disponibili giranti a bassa, media e alta capacità. Le
giranti sono fuse e lavorate in modo da soddisfare
ciascun requisito e ottenere la finitura di superficie
richiesta per le caratteristiche idrauliche. Le giranti
sono bilanciate dinamicamente e tenute in posizione
sull'albero tramite una pinza di blocco rastremata o
un anello elastico e chiave.

3.3.7 Cassastoppa
Alcune VTP sono equipaggiate con cassastoppa. In
tali casi, le cassestoppe sono adeguate per pressioni
di esercizio fino a 20.7 bar (300 psi). Per le
specifiche, fare riferimento al manuale d'uso della
cassastoppa.

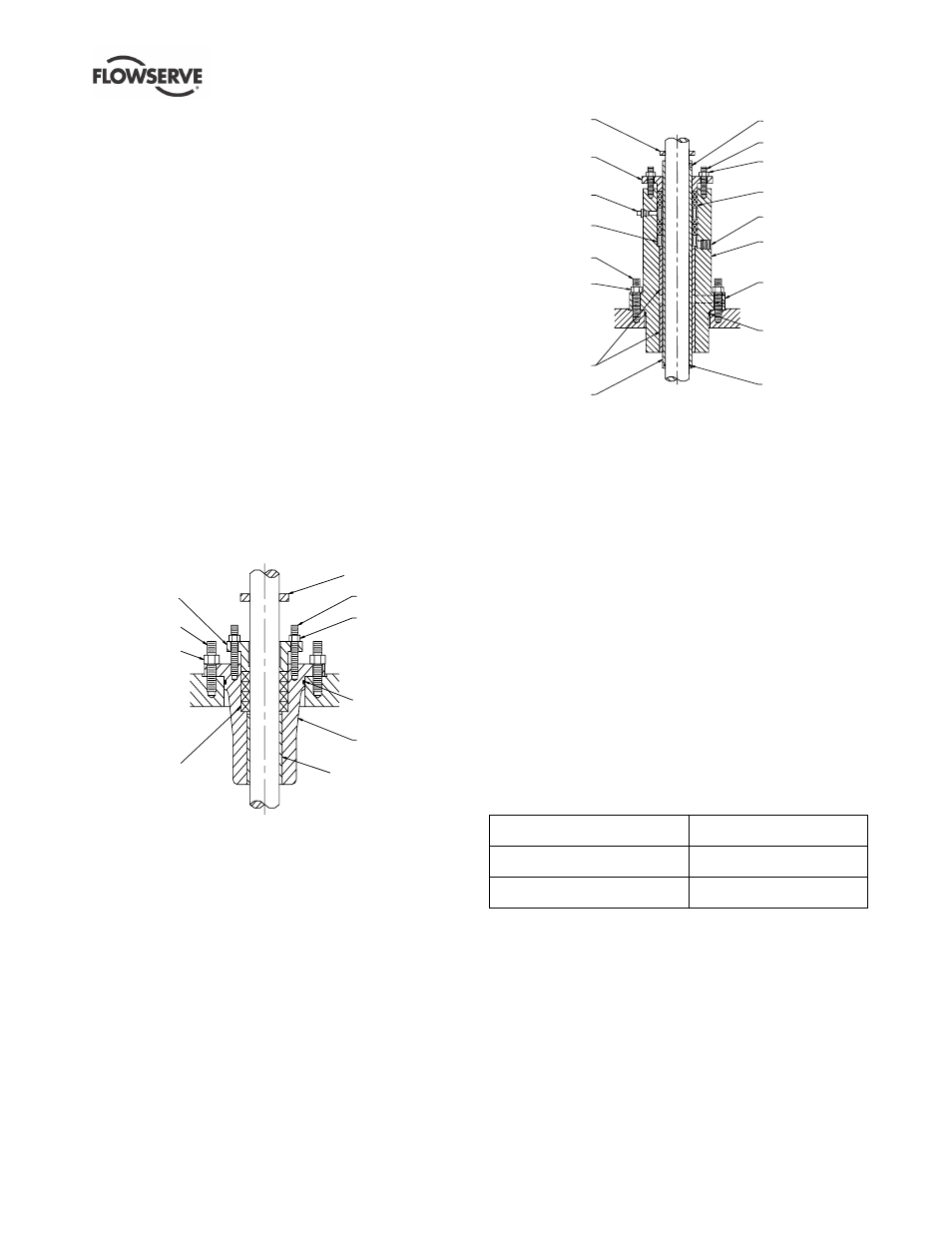

3.3.7.1 Cassastoppa per bassa pressione
Questo tipo di premistoppa è fissato su una
trasmissione aperta per pressioni inferiori a 6.5 bar
(100 psi) e usato solo su teste tipo W. (Vedere la
Sezione 3.2.2.1 per dettagli sulla testa di mandata
tipo W).

(17) PACKING GLAND

(354) STUD

(355) HEX NUT

(13) PACKING SET

PRESSURE
REDUCING
BUSHING (117)

STUFFING BOX (83)

O-RING (347)

HEX NUT (327A)

STUD (326A)

SLINGER (346)


3.3.7.2 Cassastoppa per alta pressione
Questo tipo di premistoppa è fissato su una
trasmissione aperta per pressioni fino a 20 bar
(300 psi); utilizza sei anelli di tenuta con due anelli
lanterna e consente la lubrificazione a grasso.

(346) SLINGER

(17) PACKING GLAND

(345) GREASE ZERK

(29) LANTERN RING

(354) STUD

(355) HEX NUT

(117) PRESSURE REDUCING

BUSHING

(370) SLEEVE

(328A) SET SCREW

(326A) STUD

(327A) HEX NUT

(13) PACKING SET

13mm (0.5 in.) NPT RELIEF

(83) STUFFING BOX

13mm (0.5 in.) NPT RELIEF

(347) O-ring

(371) O-ring


3.3.8 Tenuta meccanica dell'albero
Le VTP possono essere equipaggiate anche con una
tenuta meccanica. La richiesta di installazione della
tenuta meccanica deve essere formulata al momento
del contratto.

3.3.9 Accessori
Accessori possono essere forniti su richiesta del cliente.

3.4 Limiti prestazionali e di esercizio

Il presente prodotto è stato selezionato per soddisfare le
specifiche del vostro ordine d'acquisto. Per maggiori
informazioni, consultare la sezione 1.5.

I seguenti dati vengono forniti come informazioni
supplementari per agevolare l'installazione. Sono dati
tipici, e sono condizionabili da fattori quali temperatura,
materiali e tipo di tenuta. È possibile eventualmente
richiedere a Flowserve una dichiarazione finale per una
determinata applicazione.

3.4.1 Limiti di esercizio

Limiti di temperatura liquido
pompato*

5 ºC (40 ºF) a +80 ºC (176
ºF)

Temperatura ambiente
massima*

Fino a +40 ºC (104 ºF)

Velocità massima della pompa

Fare riferimento alla
targhetta dati

* Valori soggetti ad accordo scritto da parte di Flowserve. Possono
essere disponibili modelli e materiali speciali per le pompe funzionanti
al di fuori dei limiti specificati. Contattare Flowserve per le opzioni di
potenziamento disponibili per la specifica applicazione.

Premistoppa (17)

Perno (354)

Dado esagonale

(355)

Serie di baderne (13)

Imbragatura (346)

Dado esagonale
(327A)

O-ring (347)

Le cassastoppe (83)

Boccola riduttrice
pressione (117)

Perno (326A)

Imbragatura (346)

Premistoppa (17)

Iniezione grasso

(345)

Anello lanterna (29)

Perno (354)

Dado esagonale

(355)

Boccola riduttrice

di pressione (117)

Manicotto (370)

Vite di fermo (328A)

Perno (326A)

Dado esagonale
(327A)

Serie di baderne(13)

Mandata NPT
da 13 mm (0.5 in.)

Le cassastoppe (83)

O-ring (347)

Scarico NPT
da 13 mm (0.5 in.)

O-ring (371)
