4.1.5.3 Installazione del giunto flangiato non
regolabile WNA
Seguire la procedura dal punto (a) al punto (e)
secondo quanto indicato nella sezione 4.1.5.1.
f) Mettere una serie di anelli di spinta divisi [312A]
nella sede circolare dell'albero pompa. Alzare il
semigiunto della pompa [44] sulle chiavi divise.
g) Far scorrere il semigiunto motore [42] sull'albero
di comando seguendo lo stesso modo adottato
per il semigiunto della pompa.
h) Mettere l'anello del giunto rigido [314] tra i due
semigiunti. Serrare tutte le viti a testa cilindrica
[364] in modo uniforme alle coppie di serraggio
indicate nel punto (m) del paragrafo 4.1.5.1.
i) Procedere con l'installazione del motore.

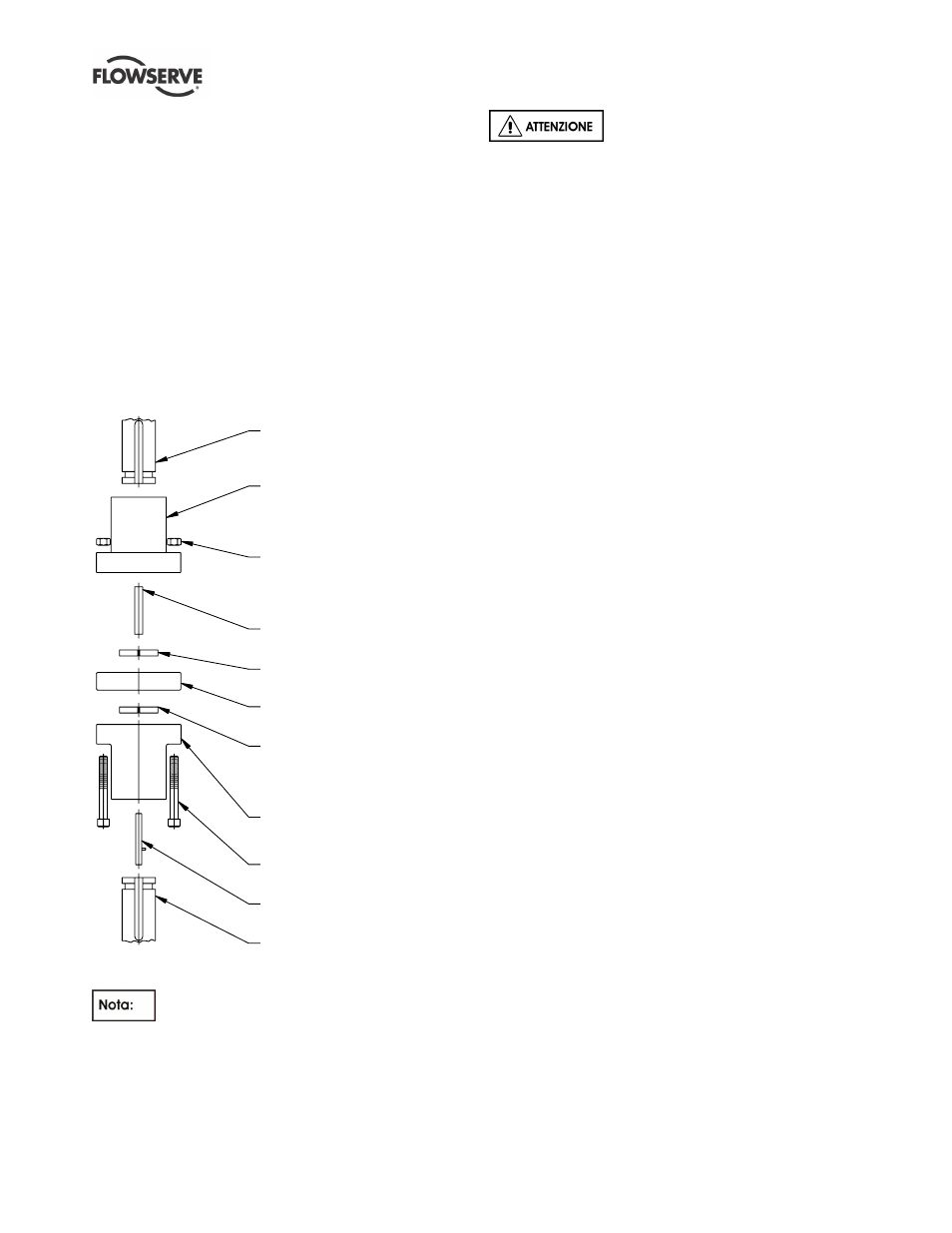

Dettagli giunto tipo WNA
MOTOR SHAFT
(42) DRIVER COUPLING
(363) HEX NUT
(46A) DRIVE KEY
(312A) SPLIT THRUST
(314) SPACER RING
(312A) SPLIT THRUST
(44) DRIVEN COUPLING
(364) CAP SCREW
(46) KEY ASSEMBLY
(12A) TOP SHAFT
HALF
RING
RING
HALF
4.1.6
Installazione dei motori
I motori vengono forniti con albero cavo o
pieno secondo quanto specificato nell'ordine o nel
contratto. Di seguito sono riportate le procedure di
installazione; scegliere quella adeguata per il tipo di
motore usato.
La rotazione invertita con l'albero
pompa collegato può causare gravi danni alla pompa.
Prima di collegare il motore alla pompa, controllare
sempre il senso di rotazione.
4.1.6.1 Installazione del motore con albero cavo
a) Pulire la flangia di montaggio del motore sulla
testa di mandata e assicurarsi che non siano
presenti bave o scheggiature sul registro e sul lato
di montaggio. Lubrificare leggermente.
b) Rimuovere la frizione del motore.
c) Vedere eventualmente il punto (j) relativo
all'installazione della boccola di guida del motore.
d) Sollevare il motore e pulire la flangia di montaggio,
assicurandosi che non siano presenti bave e
scheggiature.
e) Centrare il motore sulla pompa e ruotarlo per
allineare i fori di montaggio.
Motori elettrici: ruotare la scatola di giunzione
nella posizione desiderata.
Motori a ingranaggi: ruotare l'albero motore nella
posizione desiderata.
f) Mettere in sede con cura assicurandosi che il
registro femmina del motore combaci con il
registro maschio della pompa.
g) Imbullonare il motore alla testa di mandata.
h) Controllare il manuale d'uso del produttore del
motore per leggere le istruzioni speciali, incluse le
istruzioni per la lubrificazione, e seguire tutte le
indicazioni relative all'avvio.
i) A questo punto è necessario controllare la
rotazione dei motori elettrici. Assicurarsi che la
frizione del motore sia stata rimossa. Eseguire i
collegamenti elettrici e dare un colpo d'accensione
al motore (rapido avvio e stop) per controllare la
rotazione. IL MOTORE DEVE GIRARE IN
SENSO ANTIORARIO quando si osserva
dall'estremità superiore del motore. Per cambiare
il senso di rotazione su un motore trifase,
scambiare uno dei due cavi di guida. Per
cambiare il senso di rotazione su un motore
bifase, scambiare uno dei due cavi di guida.
j) Alcuni motori possono essere equipaggiati con
una "boccola di guida inferiore" o una "boccola
stabile", che è installata nella parte inferiore del
motore per stabilizzare l'albero a questo punto.
Alcuni produttori di motori montano questa
boccola di guida prima della spedizione, mentre
altri spediscono la boccola di guida con le
istruzioni per il montaggio in sito.
k) Controllare la distinta di imballaggio per verificare
se occorre la boccola di guida e, qualora fosse
necessaria, stabilire se è già montata o meno
procedendo in modo pertinente. Fare riferimento
al manuale d'uso del motore.
Albero motore
Semigiunto motore [42]
Dado esagonale [363]
Chiave di guida [46A]
Anello di spinta diviso [312A]
Distanziatore [314]
Anello di spinta diviso [312A]
Semigiunto condotto [44]
Vite a testa cilindrica [364]
Assieme chiavi [46]
Albero di comando [12A]
