MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07

Pagina 11 di 68

flowserve.com

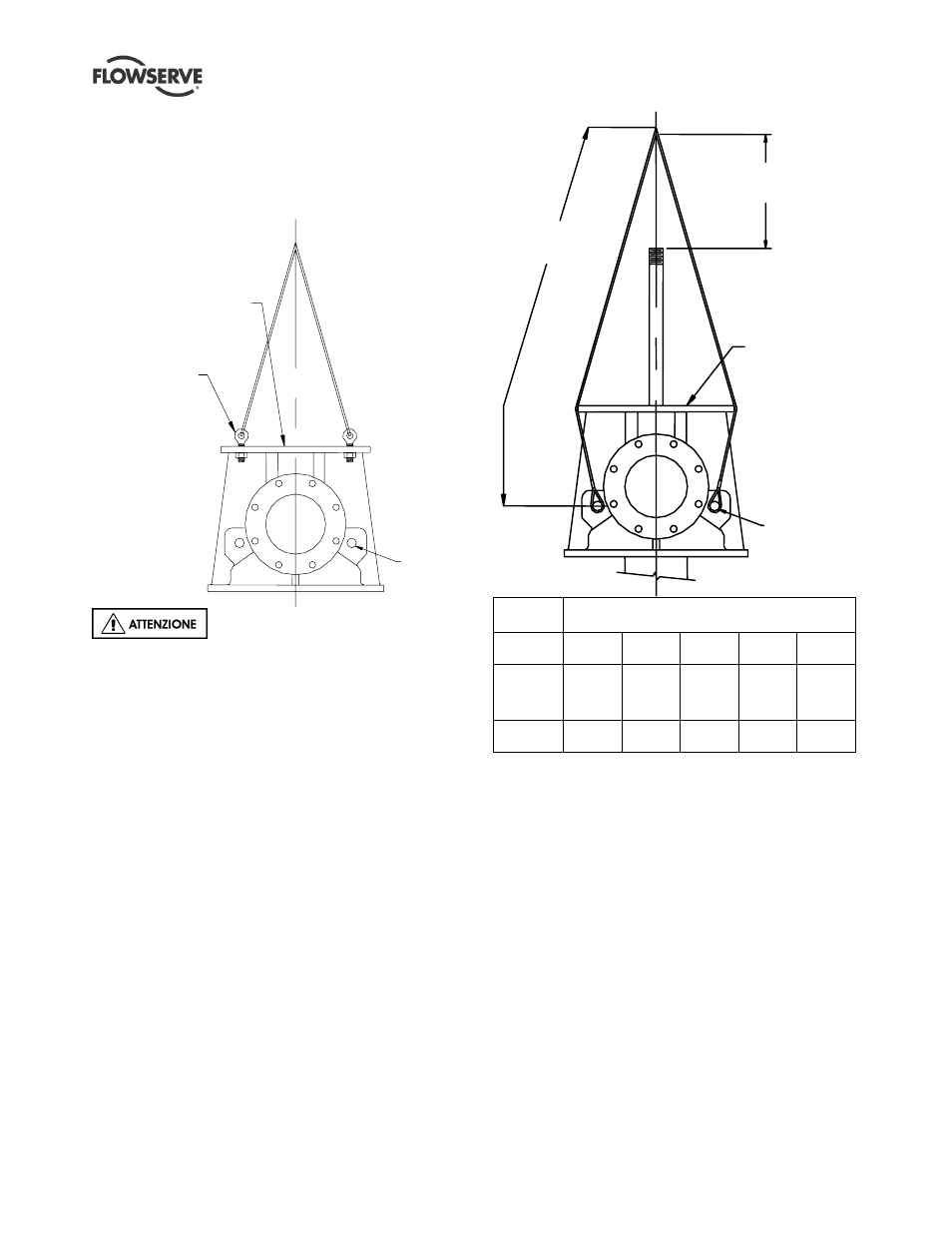

2.3.1 Sollevamento della testa di mandata fusa
tipo W (solo testa, pompa non fissata)
Sollevare le teste di mandata fuse non montate
(pompa non fissata) installando i golfari come
mostrato usando i fori di montaggio della flangia.
Abbassare in sede la testa sull'albero.

PIN

EYE BOLTS

CAST HEAD

UNASSEMBLED

Non usare i perni di sollevamento in

corrispondenza della base della testa di mandata
durante il sollevamento delle teste di mandata fuse
non montate, a meno che la testa non sia fissata
mediante imbragature per impedire il ribaltamento.
Non sollevare mai la pompa completamente
assemblata con i golfari tramite questa flangia.

2.3.2 Sollevamento della testa di mandata fusa
tipo W con pompa fissata
Si consiglia di sollevare le teste di mandata fuse con
pompa fissata utilizzando perni idonei per le
dimensioni della testa (fare riferimento alla tabella
mostrata). Le imbragature sono fissate come
mostrato mantenendo al minimo la lunghezza
dell'imbragatura dall'estremità dell'albero come
mostrato nel dettaglio.

PIN

CAST HEAD

WITH PUMP

ATTACHED

305 mm (12 in.) MIN.

" L "

Dimensioni in mm (pollici) delle teste di
mandata fuse

100

(4)

150

(6)

200

(8)

250

(10)

300

(12)

Diam.
perno

25

(1)

32

(1.25)

32

(1.25)

32

(1.25)

38

(1.5)

L

1220

(48)

1370

(54)

1370

(54)

1520

(60)

1520

(60)

“L” è la lunghezza approssimativa


2.3.3 Sollevamento di teste di mandata
prefabbricate con o senza la pompa
Se la pompa viene fornita con una testa di mandata
prefabbricata, attenersi alla tecnica di sollevamento in
2 o 3 punti come mostrato nei dettagli indicati nei
paragrafi 2.3.3.1 e 2.3.3.2. Questa tecnica è valida
per il sollevamento di teste di mandata con o senza la
pompa.

Golfari

Testa fusa

non montata

Perno

305 mm (12 in.) min

Testa fusa con
pompa fissata


Perno
