MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07
Pagina 16 di 68 flowserve.com
3.2 Nomenclatura
Normalmente le dimensioni e il numero di serie della
pompa sono incisi sulla targhetta dati, come mostrato
di seguito: la targhetta dati è fissata all'assieme testa
di mandata.
3.2.1 Nomenclatura dell'assieme fasi/campana
aspirante
12 E J H-3
Diametro nominale delle fasi (in pollici)
Tipo di girante (A, E o S)
A = assiale, E = protetto, S = semiaperto
Modelli delle fasi
B, J, K, H, L, M, N, P, Q, R, T, V….
Designazione per modello di girante
L, M, H, Y….
Nr. di stadi
La tipica nomenclatura precedente è una guida
generica per la descrizione della configurazione della
pompa VTP. Identificare le dimensioni effettive della
pompa ed il numero di serie riportati sulla targhetta
dati della pompa. Il motore ha una targhetta dati
separata fissata su di esso.
3.2.2 Nomenclatura della testa di mandata
Consta del codice alfanumerico così come segue.
Esempi: 8W16, 10HF20, 6TF16,…….
10 HF 20
Diametro nominale della base
del motore (in pollici)
Tipo di testa di mandata (vedere i dettagli sotto)
Diametro nominale dello scarico (in pollici)
W = testa fusa - per applicazione orizzontale sopra lo scarico a terra
HF = Testa prefabbricata per applicazioni sopra lo scarico a terra
TF & LF = Teste prefabbricate con flangia di base
UF = Testa prefabbricata per applicazioni sotto lo scarico a terra
HFL = Testa prefabbricata per applicazioni sopra lo scarico a terra
(HP basso)
HFH = Testa prefabbricata per applicazioni sopra lo scarico a terra
(HP alto)
Vedere la sezione 3.2.2.1 per i tipi di teste di
mandata e la relativa identificazione.

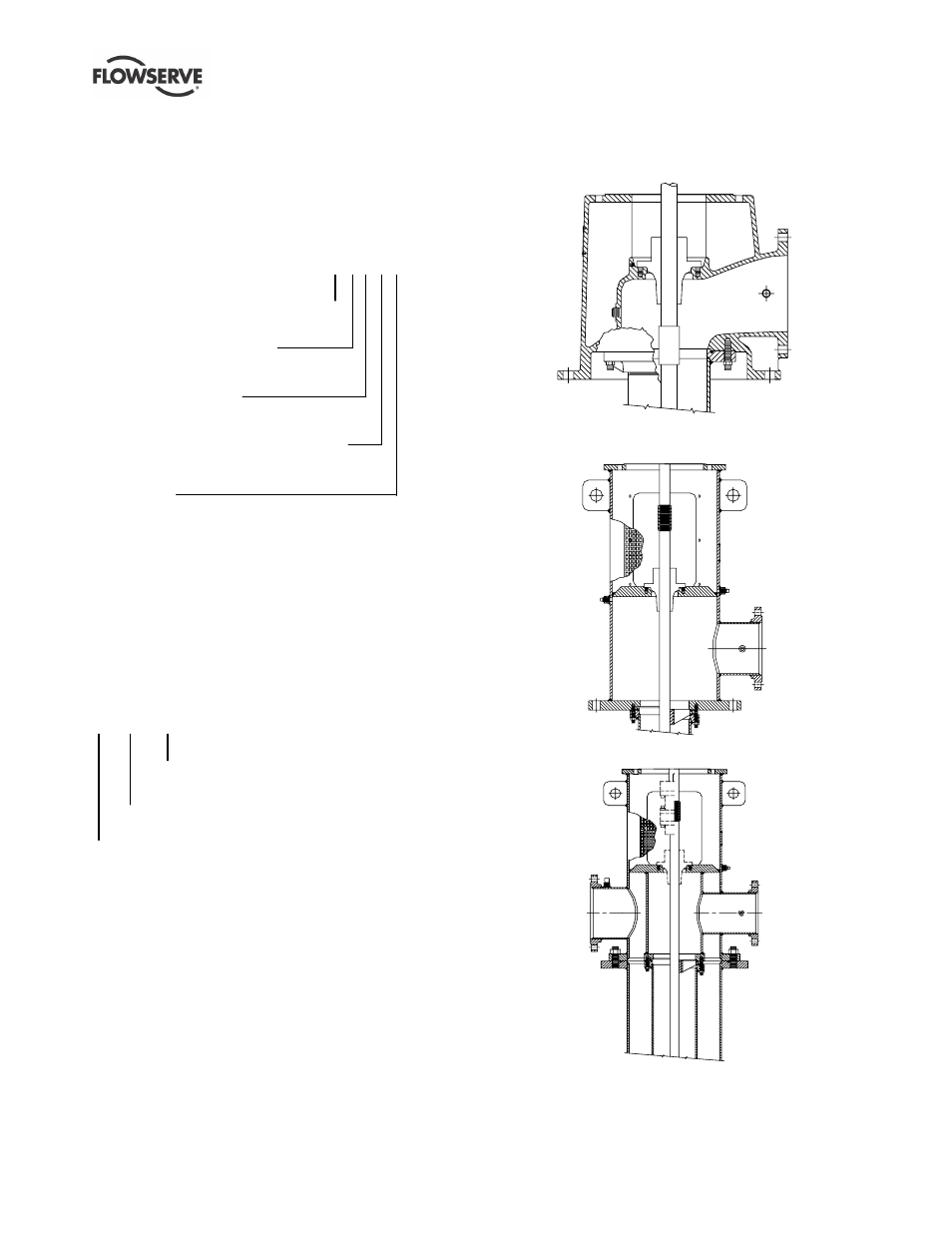

3.2.2.1 Tipi di teste di mandata
Tipici tipi di teste di mandata. Dettagli da (a) a (g).
a) Testa di mandata fusa tipo W
b) Testa di mandata fabbricata tipo HF
(Solitamente con piastra di appoggio quadrata)
c) Testa di mandata fabbricata tipo TF
