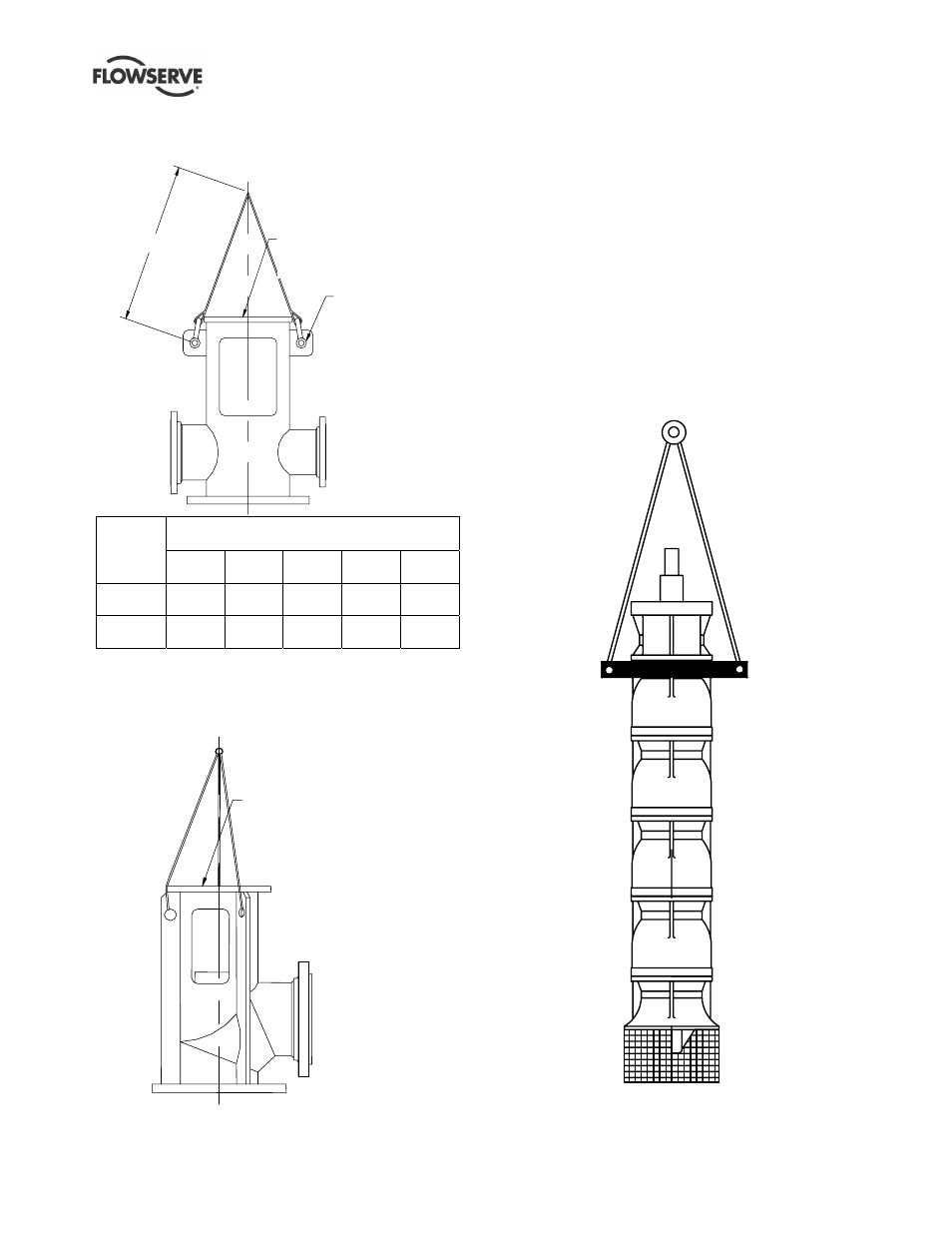

2.3.3.1 Sollevamento in due punti delle teste di
mandata prefabbricate tipo TF, UF e HFH (con o
senza la pompa fissata)

50 mm (2in.) HOLE

FABRICATED WITH

2 POINT LIFTING

"L"

Dimensioni in mm (pollici) delle teste di
mandata fabbricate

100

(4)

150

(6)

200

(8)

250

(10)

300

(12)

Diam.
perno

25

(1)

32

(1.25)

32

(1.25)

32

(1.25)

38

(1.5)

L

1 066

(42)

1 220

(48)

1 220

(48)

1 370

(54)

1 370

(54)

“L” è la lunghezza approssimativa


2.3.3.2 Sollevamento in tre punti delle teste di
mandata prefabbricate tipo HFL (con o senza
pompa fissata)

HFL STYLE FABRICATED

WITH 3 POINT LIFTING

2.3.4 Sollevamento dell'assieme fasi e campana
aspirante
Fissare l'assieme costituito dalle fasi e dalla campana
aspirante al gancio di sollevamento per sollevare e
abbassare l'assieme nel bacino di pompaggio.
a) Abbassare l'assieme finché le estensioni dei

morsetti non poggiano sulla fondazione (utilizzare
i supporti appropriati).

b) Costruire la primissima sezione della tubazione

della colonna, e abbassare l'intero complesso per
assemblare la sezione successiva della colonna.

c) Continuare la costruzione finché non é pronta per

l'assieme della testa di mandata.

d) Installare la testa di mandata.
e) Montare il motore.

Esempio: sollevamento dell'assieme fasi

Testa di mandata
prefabbricata con
sollevamento
in due punti

50 mm (2 in.) foro

Testa di mandata
prefabbricata modello
HFL con sollevamento
in tre punti
