MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07
Pagina 17 di 68 flowserve.com

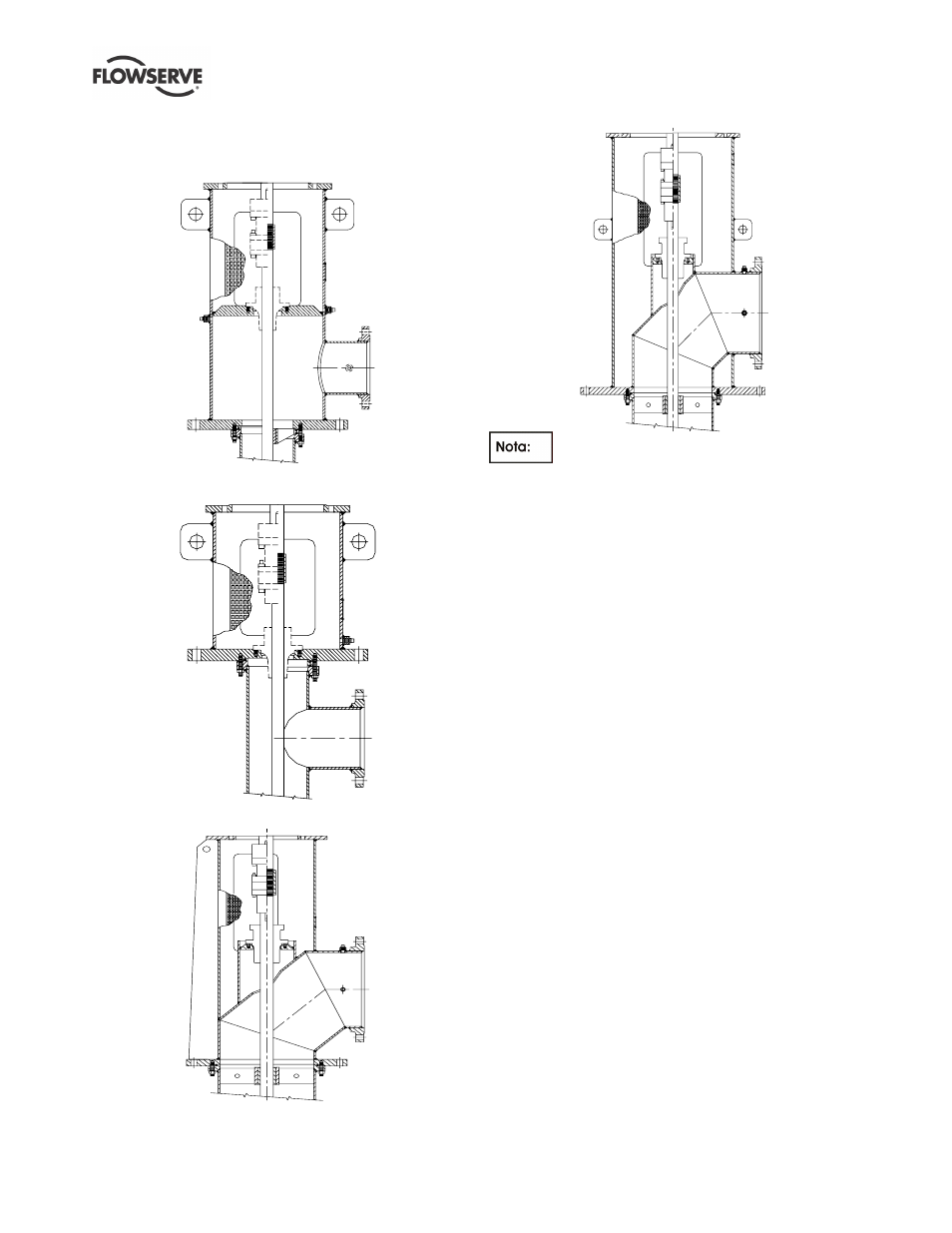

d) Testa di mandata prefabbricata tipo LF
(solitamente con piastra di appoggio circolare –
tipo ANSI. Disponibile anche con attacco
serbatoio di aspirazione)
e) Testa di mandata prefabbricata tipo UF
f) Testa di mandata prefabbricata tipo HFL
g) Testa di mandata prefabbricata tipo HFH
Le teste di mandata della sezione 3.2.2.1 dal
punto (a) al punto (g) sono presentate esclusivamente a
titolo illustrativo. Le disposizioni albero e giunto variano.
Per l'effettiva configurazione della pompa che è stata
acquistata, fare riferimento ai disegni forniti con la
pompa oppure ordinare a Flowserve specifici disegni in
sezione.
3.3 Design delle parti principali
3.3.1 Motori
Possono essere usati svariati motori, tuttavia i motori
elettrici sono quelli più comuni. Ai fini del presente
manuale, tutti i tipi di motori possono essere
raggruppati in due categorie:
a) Motori con albero cavo: l'albero della testa si
estende attraverso un tubo al centro del rotore ed
è collegato al motore da un assieme frizione in
corrispondenza della sommità del motore.
b) Motori con albero pieno: l'albero del rotore è
pieno e si proietta sotto la base di fissaggio del
motore. Questo tipo di motore richiede un giunto
regolabile per il collegamento alla pompa.
3.3.2 Assieme testa di mandata
(Vedere anche la sezione 3.2.2.1.)
La testa di mandata sostiene il motore e l'assieme
corpo pompa oltre a fornire una connessione di
scarico nella maggior parte dei casi.
I sistemi di tenuta si trovano nella testa per garantire
la tenuta dell'albero in corrispondenza della sua
uscita dalla camera del liquido. Normalmente, il
sistema di tenuta è un assieme di tenuta meccanica o
una cassastoppa con una trasmissione aperta con
alberi e pulegge o un premistoppa per tubi con
trasmissione protetta.
