MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07

Pagina 30 di 68

flowserve.com

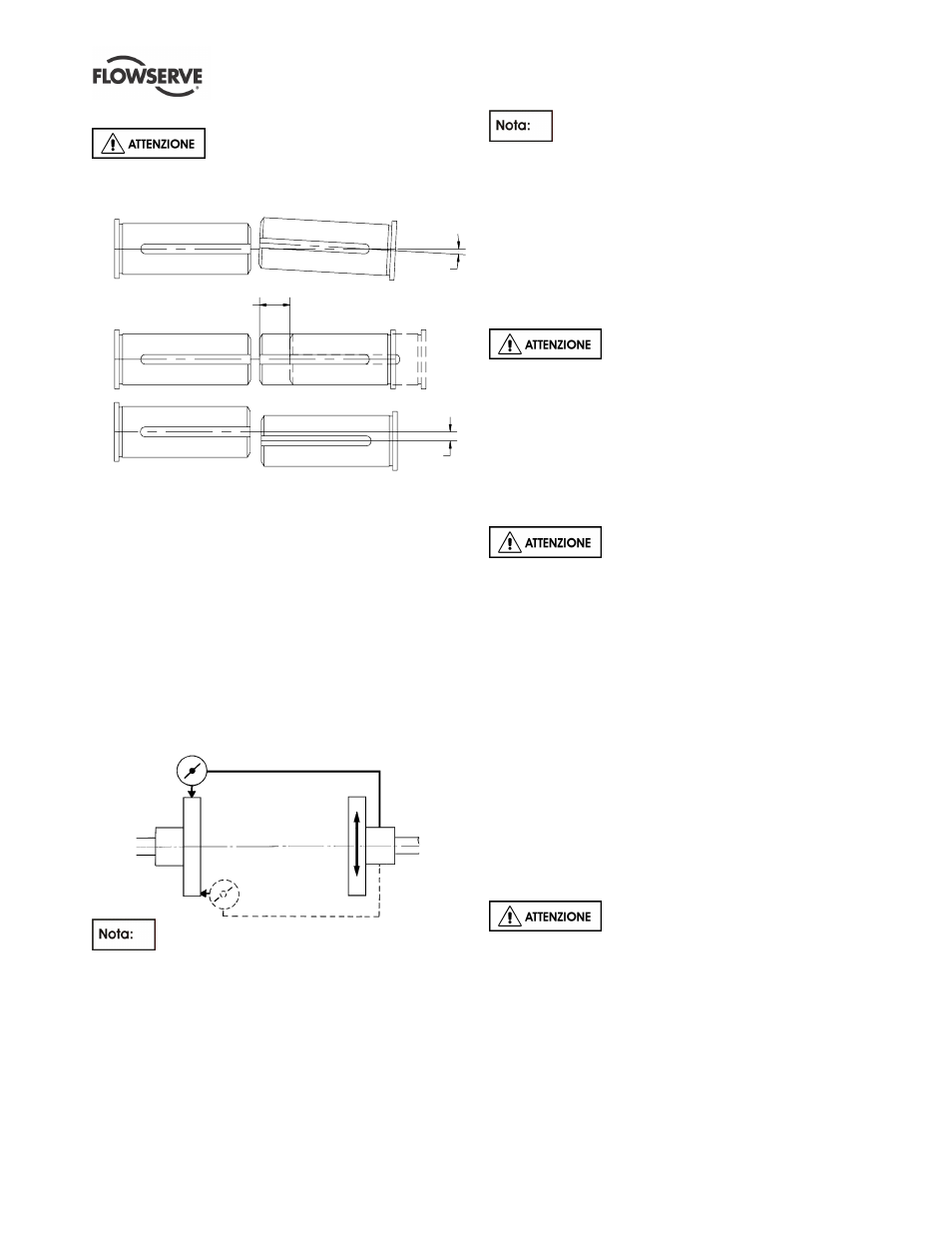

4.5.4 Disallineamento angolare e parallelo

Controllare il senso di rotazione

della pompa prima di collegare definitivamente il
giunto. L'alimentazione del motore va collegata solo
dopo aver completato l'allineamento finale.

Parallel offset

Angular offset

Axial offset

a)

b)

c)

a) Scarto angolare: le linee mediane dell'albero si

intersecano a metà strada tra le estremità dei
due alberi.

b) Scarto assiale: un altro scarto è lo spostamento

di un albero o di entrambi. Un tipico esempio è
l'espansione termica.

c) Scarto parallelo: le linee mediane corrono

parallele. Lo scarto parallelo massimo consentito
dipende dalle dimensioni del giunto ed è indicato
nel manuale d'uso del produttore del giunto.


Per i giunti con flange strette utilizzare un indicatore a
quadrante come illustrato di seguito per controllare
l'allineamento parallelo e quello angolare.

Parallel

Angular

Le pompe con giunti spessi non

distanziatori possono essere allineate utilizzando una
linea rettilinea sui diametri esterni dei mozzi e
misurando il vuoto tra le parti lavorate usando
spessimetri, cunei di misurazione o calibri.

Se il motore elettrico ha cuscinetti piani,

occorre assicurarsi che il motore venga allineato in
modo che funzioni sulla suo centro magnetico.

Per maggiori informazioni, consultare il

manuale d'uso del motore.

Per fissare la posizione assiale, è solitamente
presente un tasto (fissato ad una delle estremità
dell'albero) tra le estremità del motore e dell'albero
della pompa.

Se il motore non funziona nel suo

centro magnetico, l'ulteriore forza assiale può
sovraccaricare il cuscinetto di spinta della pompa.

Se la pompa lavora con liquidi caldi, occorre
ricontrollare l'allineamento a caldo. L'allineamento
dell'unità deve essere controllato di nuovo dopo 200
ore di servizio.

4.6 Tubazioni

Le flange di interconnessione della

pompa sono dotate di rivestimenti protettivi per
impedire che corpi estranei vi penetrino durante il
trasporto e l'installazione. Assicurarsi che tali
rivestimenti vengano rimossi dalla pompa prima del
collegamento di qualsiasi tubazione.

4.6.1 Velocità tubazioni
Per ridurre al minimo le perdite per attrito e il rumore
dovuto all'impianto idraulico nelle tubazioni, è buona
norma scegliere un diametro di tubazioni che sia di
una o due dimensioni più grande dell'aspirazione e
mandata della pompa.

In genere, le principali velocità delle tubazioni non
devono superare 2 m/s (6 ft/sec) sul lato di
aspirazione e 3 m/s (9 ft/sec) sul lato di mandata.

Considerare l'NPSH disponibile, che deve essere
superiore all'NPSH richiesto della pompa.

Non usare la pompa come sostegno

per le tubazioni.

Scarto angolare

Scarto assiale

Scarto parallelo

Angolare

Parallelo
