MANUALE D'USO PER LE TURBOPOMPE VERTICALI ITALIANO 85392701 03-07
Pagina 41 di 68 flowserve.com
f) Controllare tutti i bulloni di fondazione per
assicurarsi che siano serrati correttamente.
g) Controllare che tutte le connessioni imbullonate
siano ben serrate (bulloni di accoppiamento,
bulloni premistoppa delle tenute meccaniche,
bulloni motore, ecc.).
h) Assicurarsi che la tenuta meccanica sia regolata
e bloccata in sede correttamente. Prima
dell'avvio, assicurarsi che tutti i distanziali di
tenuta siano in posizione di funzionamento.
i) Tutte le protezioni di sicurezza devono essere
fissate in posizione prima dell'avvio della pompa
per impedire eventuali contatti con le parti rotanti.
Durante l'installazione per garantire il corretto
allineamento esistono tre elementi molto
importanti, che sono:
• Tutte le superfici combacianti lavorate (quali le
facce di accoppiamento di pompa e motore)
devono essere pulite e prive di bave e
scheggiature. Tali superfici devono essere
pulite accuratamente con spazzola metallica,
raschietto e tela abrasiva se necessario ed
eventuali scheggiature o bave vanno rimosse
con una lima a grana fine.
• Eventuali deformazioni esterne non devono
essere trasmesse alla pompa. La causa più
comune di problemi è la forzatura della
tubazione per accoppiarla alla pompa. Si
consiglia di installare tutte le connessioni
flessibili nella tubazione adiacente alla pompa.
• Tutti i filetti devono essere controllati per
assicurarsi che non siano danneggiati, ed
eventualmente riparati. Qualora fosse
necessaria la limatura, rimuovere la parte
dalla pompa se possibile oppure predisporre
l'intervento di limatura in modo che non cada
nulla sulle altre parti della pompa. Pulire tutti
i filetti con una spazzola metallica e un
solvente per pulizia approvato, le estremità
degli alberi devono essere pulite ed eventuali
bave . Lubrificare tutte le connessioni
filettate con un lubrificante idoneo per filetti.
(Deve essere usato un composto anti-
grippaggio sui filetti combacianti in acciaio.)
j) Sulle pompe equipaggiate con tenute meccaniche,
il liquido pulito deve essere messo nella
cassastoppa. Con le pompe sotto pressione di
aspirazione, questo può essere ottenuto facendo
spurgare tutta l'aria e il vapore fuori dalla
cassastoppa e facendo entrare il liquido. Con
pompe prive di pressione di aspirazione, la
cassastoppa deve essere lavata liberamente con
liquido pulito per fornire la lubrificazione iniziale.
Assicurarsi che la tenuta meccanica sia regolata e
bloccata in sede correttamente. Prima della messa
in funzione, assicurarsi che tutti i distanziali di
tenuta siano rimossi.

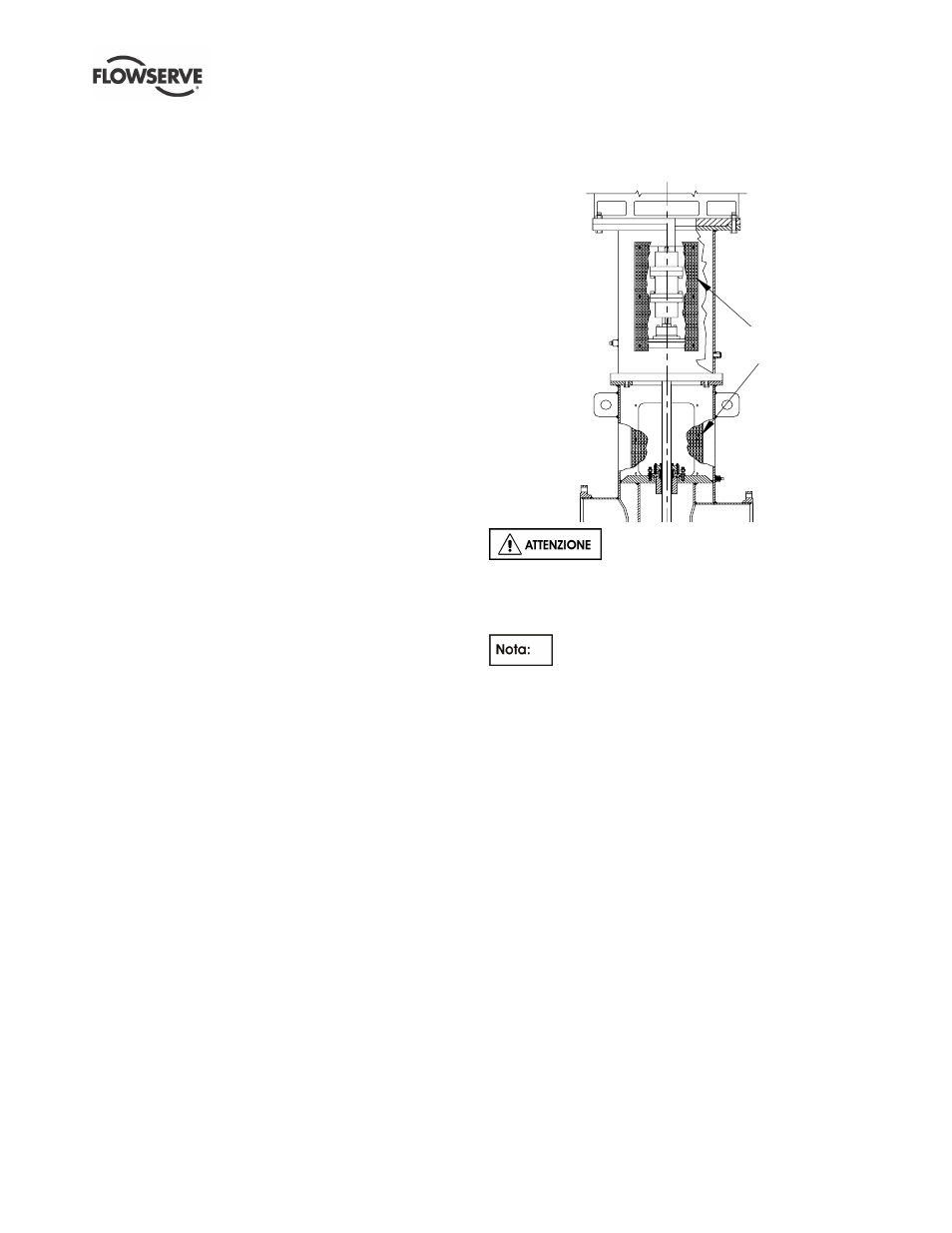

5.7.1.1 Tipiche protezioni di sicurezza
G UARDS
INSTALLED
Dopo l'avvio iniziale, la
prelubrificazione della tenuta meccanica non sarà
richiesta poiché una quantità sufficiente di liquido
resterà nella cassastoppa per la lubrificazione al
successivo avvio.
Per tutte le pompe equipaggiate con albero
motore a due pezzi o giunto flangiato regolabile, viene
fornita una protezione a schermo, che deve essere
fissata in sede prima dell'avvio della pompa per
impedire eventuali contatti con le parti rotanti. Nella
sezione 5.7.1.1 è presentata una disposizione tipica.
5.7.2 Regolazione cassastoppa
Per l'avvio iniziale è particolarmente importante che
la baderna non sia serrata in modo eccessivo. È
necessario sistemare correttamente la baderna onde
evitare danni all'albero e la riduzione della durata
della guarnizione.
Per un corretto funzionamento, occorre lasciare
trafilare la cassastoppa. È possibile determinare la
quantità appropriata di gocciolamento controllando la
temperatura del gocciolamento, che dovrebbe essere
fredda o tiepida, ma NON CALDA; in genere 40 - 60
gocce al minuto sono una quantità adeguata.
Quando si regola la baderna, serrare in modo
uniforme entrambi i bulloni e per piccoli gradi finché il
gocciolamento non viene ridotto secondo necessità.
Protezioni
installate
