EDGE Pro HyPath CNC Manuale di istruzione 807624
4 – Manutenzione e diagnostica
Posizione dei componenti e informazioni
Posizione dei componenti e informazioni
Le pagine che seguono contengono dettagli sui componenti principali del EDGE Pro HyPath CNC. Consultare
la sezione
Elenco componenti per informazioni sui kit di ricambio e sui codici dei componenti.
Nota: seguire le istruzioni del Bollettino di assistenza sul campo, sezione Componenti di ricambio per
EDGE Pro CNC (806440) per la sostituzione dei componenti degli EDGE Pro CNC. Inoltre:
•
Per la sostituzione dei componenti del CNC, adottare le comuni precauzioni di sicurezza.
•
Interrompere l’alimentazione elettrica del CNC prima di aprire i pannelli sull’involucro.
•
Quando si maneggiano le schede a circuito stampato, adottare le comuni precauzioni di sicurezza.
•
Conservare i circuiti stampati in contenitori antistatici.
•
Indossare un bracciale da polso antistatico quando si maneggiano schede a circuito stampato.

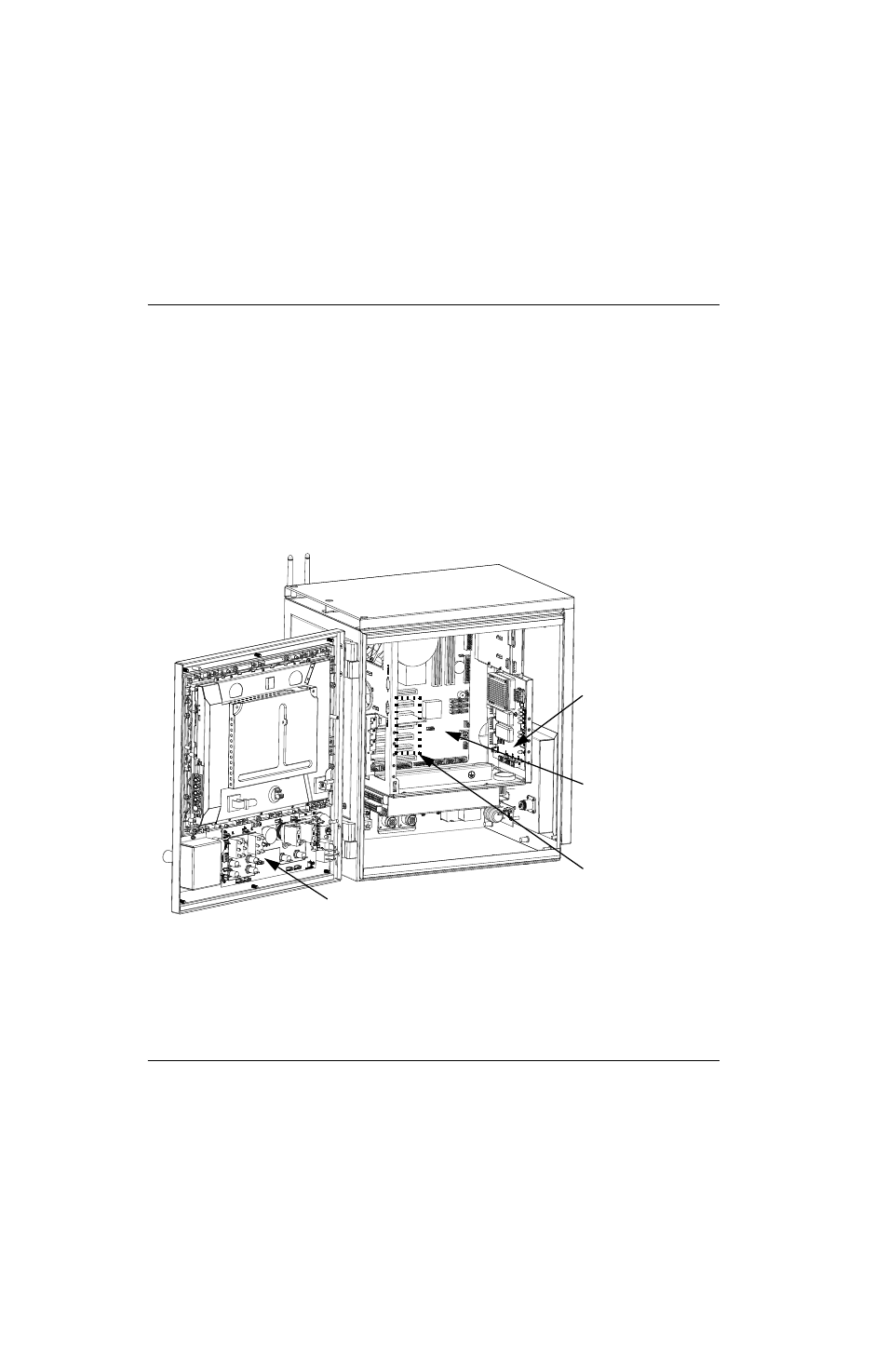

Figura 34 Vista interna anteriore del EDGE Pro HyPath CNC
PCB di distribuzione
di potenza
Scheda madre
PCB consolle dell’operatore
Slot PCI (5)
