56 EDGE Pro HyPath CNC Manuale di istruzione 807624
2 – Installazione
Procedure consigliate di messa a terra e di protezione

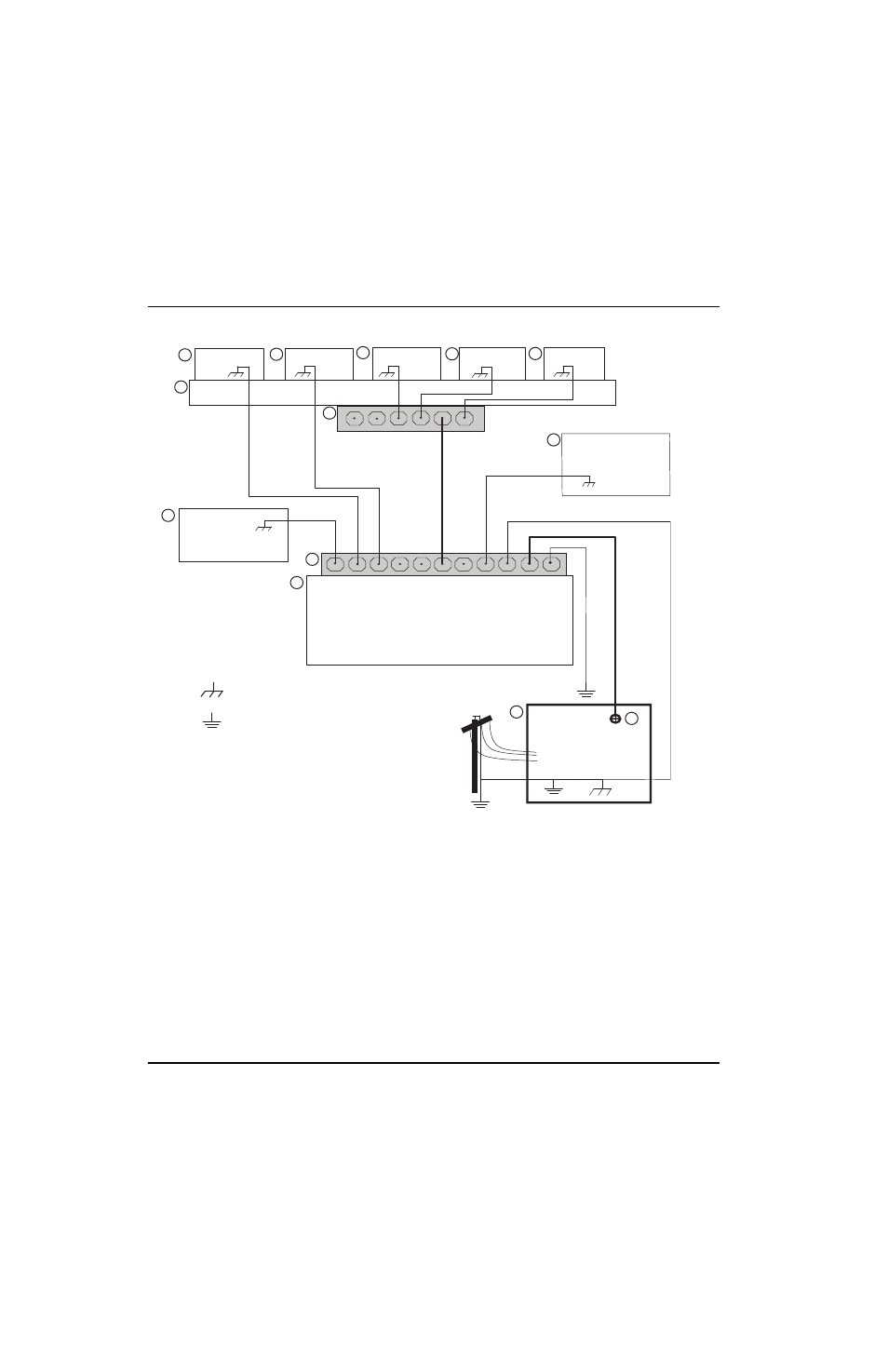

Lo schema seguente mostra un esempio di messa a terra dei componenti di un sistema di taglio plasma.
Telaio e messa a terra RFI
Messa a terra CA e messa a terra
12
11
10 9 8 7 6
5
4
3
2
1
1 Banco da taglio
2 Macchina di taglio a portale
3 Sistema plasma
4 Bus bar di messa a terra del banco
5 Bus bar di messa a terra della macchina di taglio a portale
6 Carrello THC (ArcGlide, Sensor THC, Sensor PHC o altri)
7 Console RHF (non presente su tutti i sistemi). Collegamento alla bus bar di messa a terra del banco.
8, 9 Componente specifico del sistema, ad esempio console di dosaggio, console del gas o console di selezione
10 Telaio CNC
11 Modulo di controllo altezza torcia (ArcGlide, CommandTHC)
12 Componente specifico del sistema come un raffreddatore o un refrigeratore
13 Messa a terra CC
13
