EDGE Pro HyPath CNC Manuale di istruzione 807624
65
2 – Installazione
Collegamenti HyPath

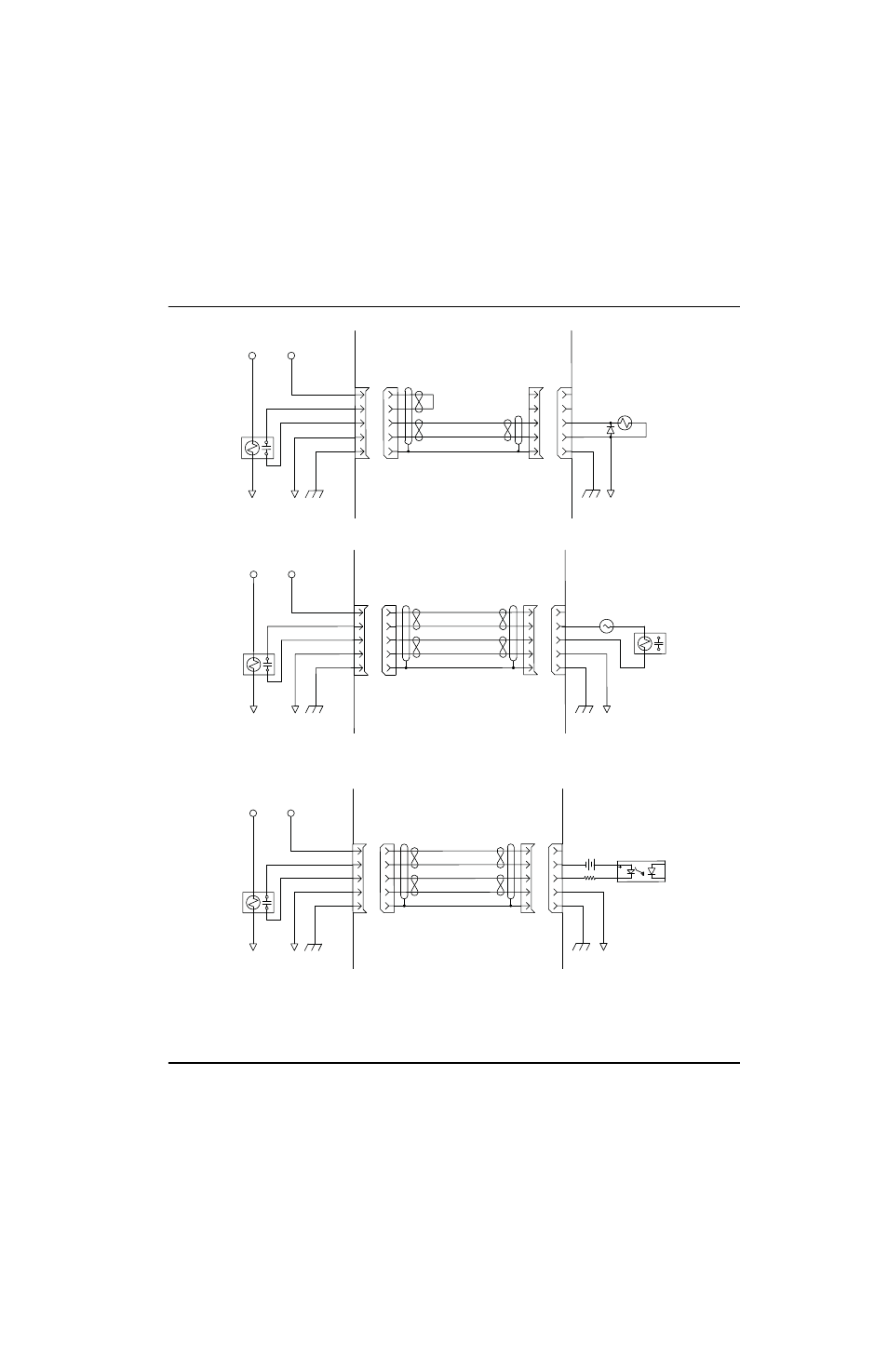

Figura 21 Bobina da 24 VCC
Figura 22 Relè CA
Figura 23 mostra un collegamento tipico di un optoisolatore. L’ingresso è tipico di un sistema plasma o THC.
Figura 23 Optorelè
+24 VCC
Relè 003179
Uscita A
Uscita B
Comune
Protezione
CNC
Cavo fornito dal cliente
Circuito del cliente
37
Bobina da 24 VCC
con diodo
+24 VCC
Relè 003179
Uscita A
Uscita B
Comune
Protezione
CNC
Cavo fornito dal cliente
Circuito del cliente
37
VCA
Relè CA
+24 VCC
Relè 003179
Uscita A
Uscita B
Comune
Protezione
CNC
Cavo fornito dal cliente
Circuito del cliente
37
VCC
Optorelè
