66 EDGE Pro HyPath CNC Manuale di istruzione 807624
2 – Installazione
Collegamenti HyPath

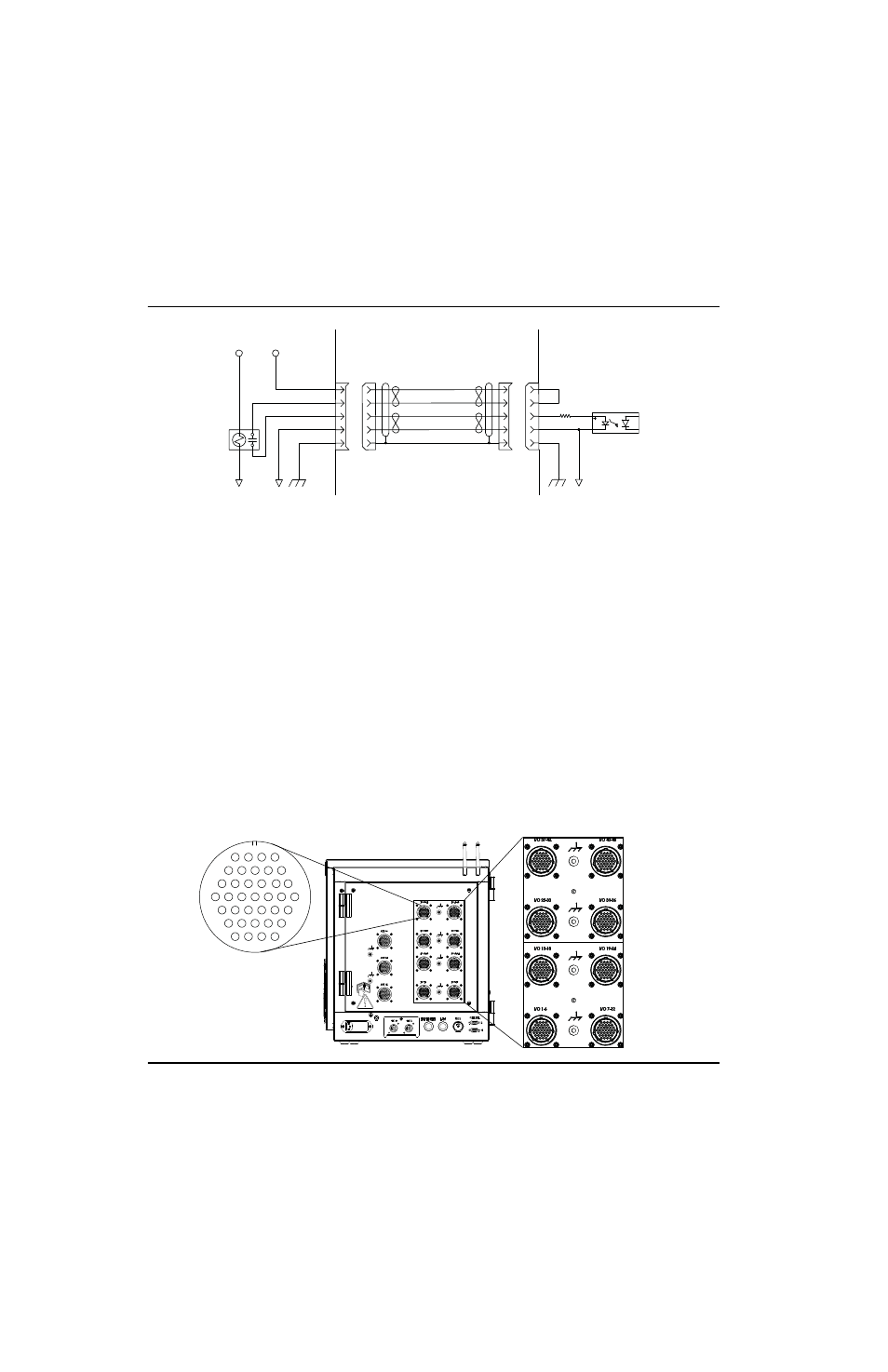

Figura 24 Optorelè – CNC esterno
Collegamento I/O
In questa sezione si descrivono i cavi degli I/O HyPath, i connettori e i segnali I/O trasmessi attraverso gli stessi.
Nota:
• Isolare tutte le comuni esterne dalla messa a terra del telaio.
• Se per attivare I/O viene utilizzata tensione esterna, collegare la comune dell’origine esterna alla comune
+24 V interna.
• Su ogni connettore dei sistemi HyPath è stampato I/O.
Cavi
Attenersi alle informazioni seguenti per creare connettori per cavi I/O HyPath.
Il connettore di abbinamento I/O HyPath è un connettore femmina circolare a 37 piedini.
• Kit Hypertherm: 228492
• Connettore cavo: AMP 206305-1
• Morsetto sul cavo: AMP 206138-8
• Contatti piedini (37): AMP 66103-3 (20 – 24 AWG)
Nelle pagine seguenti vengono fornite ulteriori caratteristiche tecniche e informazioni sulla piedinatura per le schede
dell’interfaccia HyPath.
Figura 25 Connettori I/O HyPath
+24 VCC
Relè 003179
Uscita A
Uscita B
Comune
Protezione
CNC Cavo fornito dal cliente Circuito del cliente
37
VCC
Optorelè
1
5
10
16
23
29
34
4
9
15
22
28
33
37
I/O 1 – 24
I/O 25 – 48
