1 – Caratteristiche tecniche
Principali funzionalità di un sistema di taglio automatico

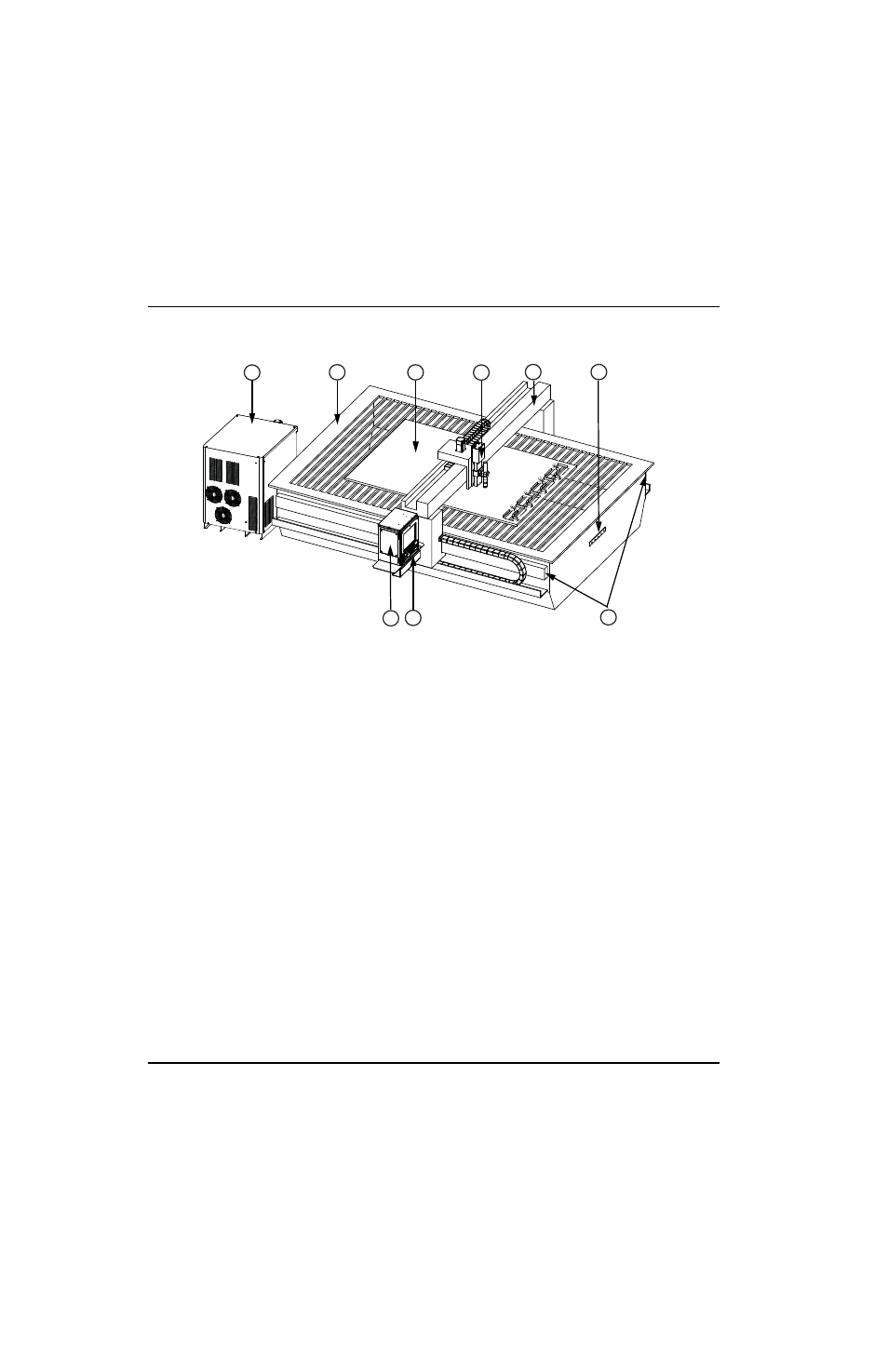

Figura 2 illustra un tipico banco da taglio con EDGE Pro CNC e altri componenti descritti nelle sezioni seguenti.
Figura 2 Illustrazione di un banco da taglio al plasma
1 Sistema plasma
2 Banco da taglio
3 Pezzo in lavorazione
4 Carrello torcia
5 Macchina di taglio a portale
6 Messa a terra a stella
7 Binari
8 Consolle dell’operatore
9 EDGE Pro HyPath CNC
1
9 8 7
6 5 4 3 2
