Procedure consigliate di messa a terra e di protezione
14. Tutti gli altri segnali (analogici, digitali, seriali ed encoder) devono correre in coppie bipolari all’interno di un cavo
schermato. I connettori di questi cavi devono disporre di un guscio metallico. Lo schermo, e non la dispersione,
deve essere collegato al guscio metallico del connettore a ogni estremità del cavo. Non far mai correre la protezione
o la dispersione lungo il connettore dei piedini.

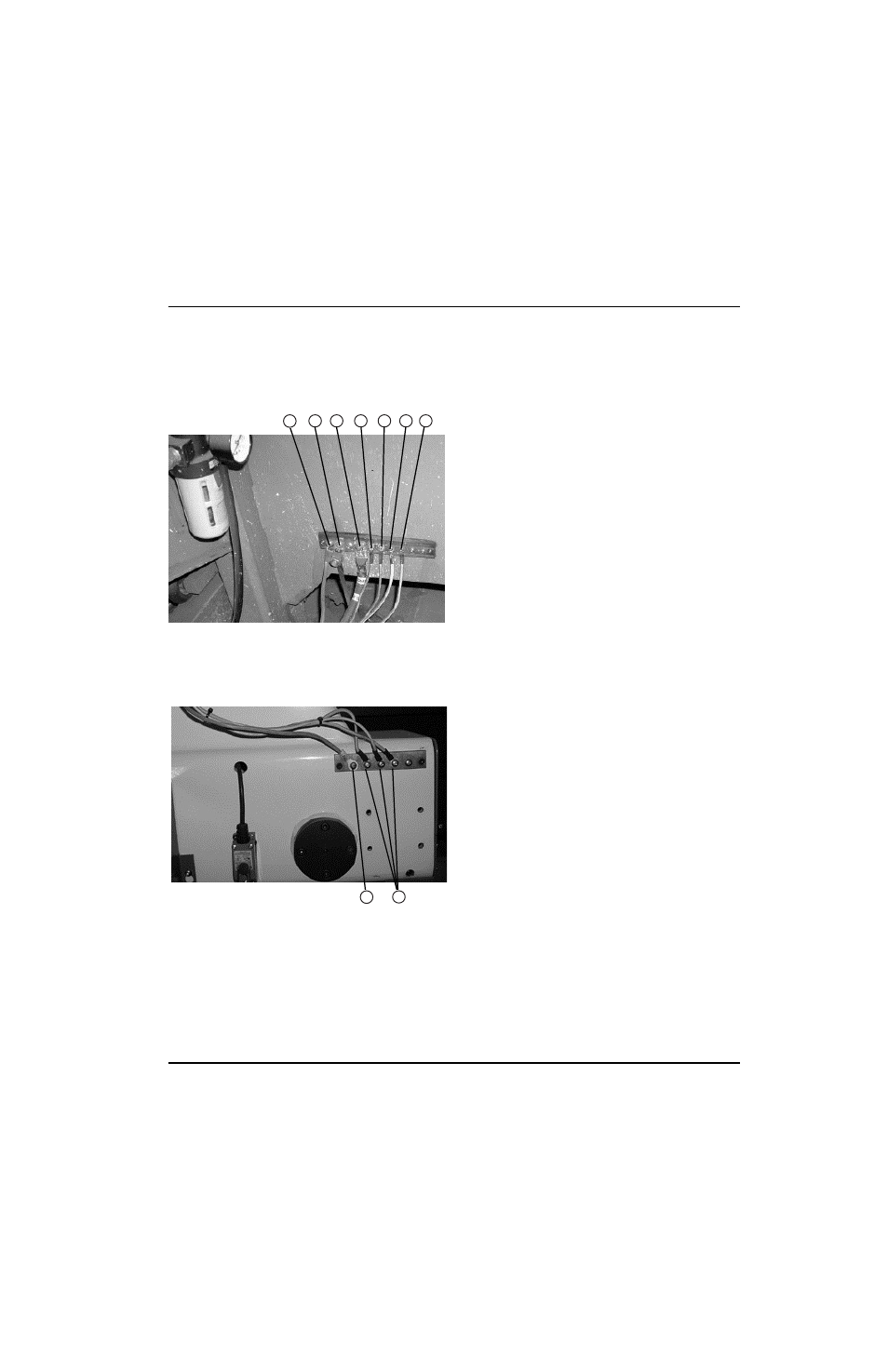

La figura seguente mostra un esempio di bus bar di messa a terra di un banco da taglio. I componenti mostrati
potrebbero essere diversi da quelli del sistema in uso.
La figura seguente mostra un esempio di bus bar di messa a terra della macchina di taglio a portale. È bullonata alla
macchina di taglio a portale, vicino al motore. Tutti i cavi di messa a terra individuali dai componenti montati sulla
macchina di taglio a portale si collegano alla bus bar. Un singolo cavo pesante si collega quindi dalla bus bar a terra della
macchina di taglio a portale alla bus bar a terra del banco.
5 4 3 2 6 7
1 Bus bar di messa a terra della macchina di taglio
a portale
2 Asta di messa a terra
3 Cavo del sistema al plasma (+)
4 Console ad alta frequenza remota (RHF)
5 Parete laterale del CNC
6 Porta torcia
7 Telaio del sistema al plasma
1
2 1
1 Cavo verso la bus bar di messa a terra del banco
da taglio
2 Cavi della messa a terra dai componenti sulla
macchina di taglio a portale
