EDGE Pro HyPath CNC Manuale di istruzione 807624 83
4 – Manutenzione e diagnostica
Test diagnostici

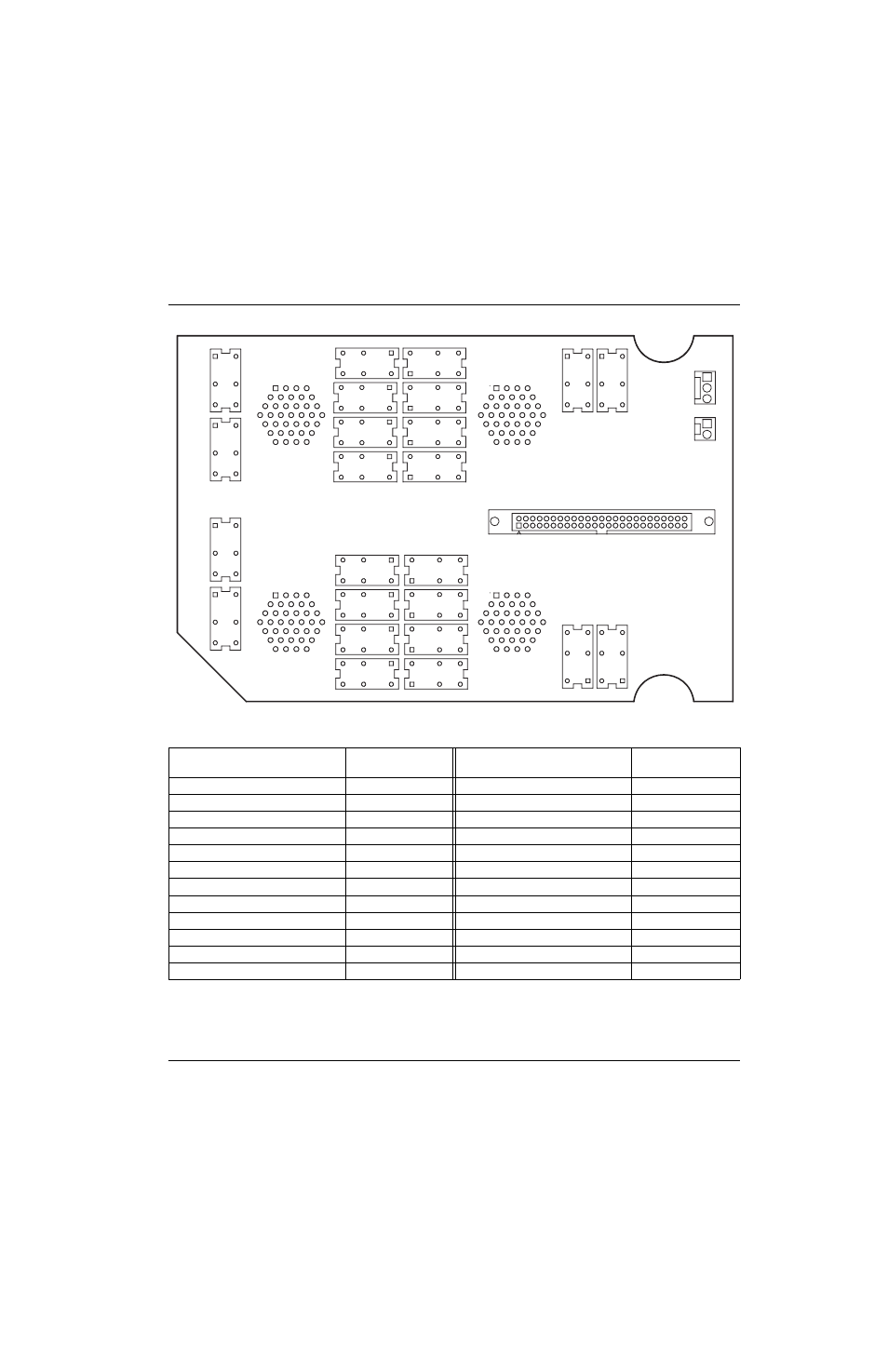

Figura 33 Relè di uscita sulla scheda I/O HyPath (141070)
Tabella 6 Numeri uscite e relè HyPath
N. uscita (da 1 a 24) /
(da 25 a 48)
N. relè
N. uscita (da 1 a 24) /
(da 25 a 48)
N. relè
1 / 25 LS24 13 / 37 LS3
2 / 26 LS15 14 / 38 LS5
3 / 27 LS23 15 / 39 LS4
4 / 28 LS18 16 / 40 LS8
5 / 29 LS22 17 / 41 LS12
6 / 30 LS20 18 / 42 LS10
7 / 31 LS14 19 / 43 LS2
8 / 32 LS13 20 / 44 LS1
9 / 33 LS17 21 / 45 LS6
10 / 34 LS16 22 / 46 LS7
11 / 35 LS19 23 / 47 LS9
12 / 36 LS21 24 / 48 LS11
LS15
LS2
LS12 LS11
LS10 LS9
LS8 LS6
LS5
LS1
LS22 LS21
LS20 LS19
LS17 LS18
LS14
LS3 LS4
LS16
LS13
LS7
LS24 LS23
