EDGE Pro HyPath CNC Manuale di istruzione 807624 117
4 – Manutenzione e diagnostica
Partitore di tensione per unità Sensor THC integrata (141201)
Partitore di tensione per unità Sensor THC integrata (141201)
Se il sistema di taglio dispone di un’unità Sensor THC integrata, è necessario installare una di queste schede del
partitore di tensione su ciascun sistema al plasma nel sistema di taglio

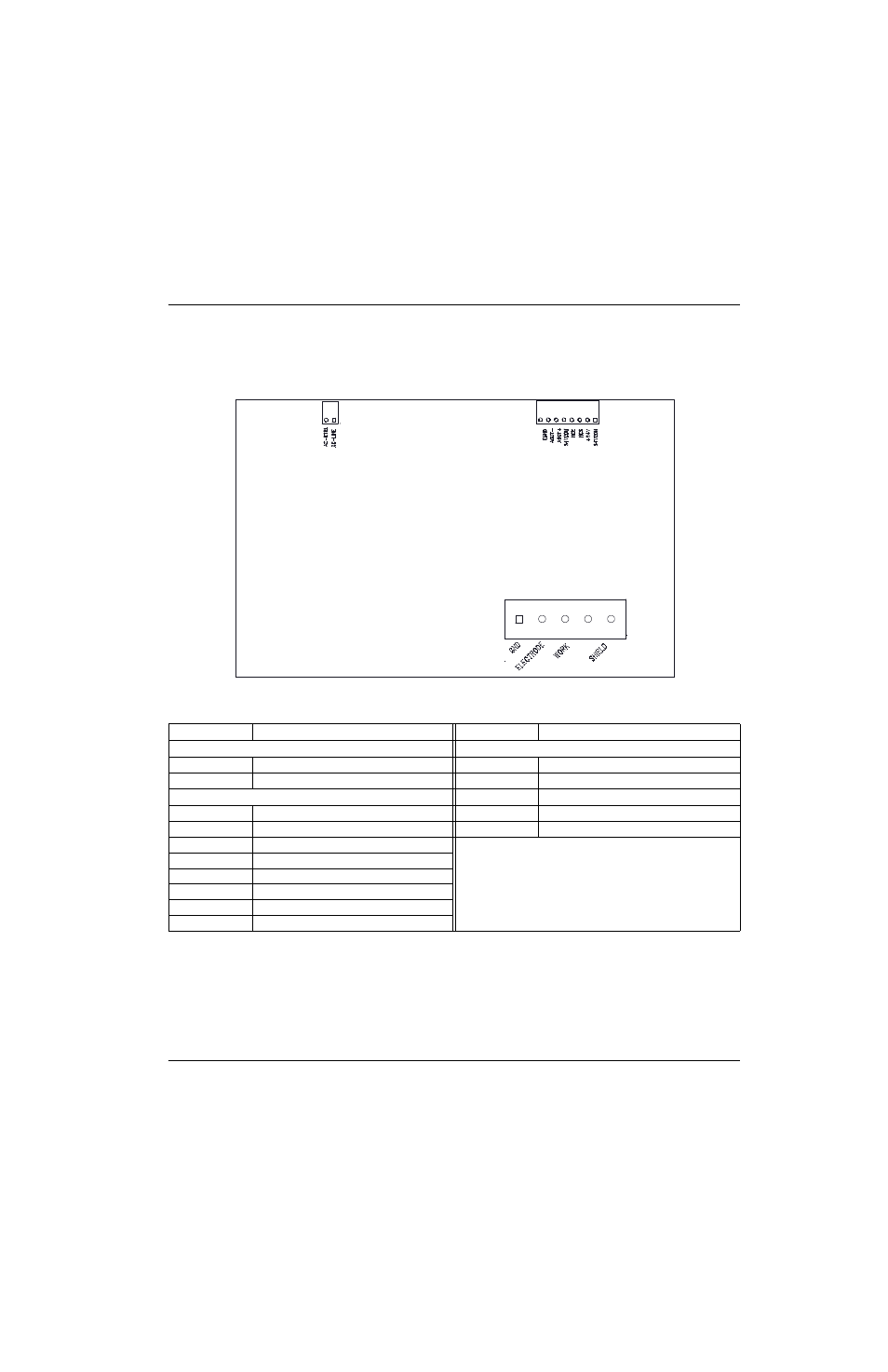

Figura 45 VCC3
Tabella 24 Piedinatura per J1 – J3
N. piedini Segnale N. piedini Segnale
J1 – Presa di corrente CA J3 – Collegamento torcia
1 Alimentazione interna 1 Messa a terra
2 Alimentazione linea 2 Elettrodo
J2 – I/O THC 3 Attivazione
1 Messa a terra esterna 4
2 Uscita CA – 5 Protezione
3 Uscita CA +
4 Comune 24 V
5 Abilitazione contatto ugello
6 Rilevamento contatto ugello
7 + 24 V
8 Comune 24 V
J1 J2
J3
