62 EDGE Pro HyPath CNC Manuale di istruzione 807624
2 – Installazione
Collegamenti HyPath
Collegamenti HyPath
I/O HyPath
La scheda PCB I/O HyPath è provvista di 24 ingressi e 24 uscite. È possibile configurare due schede I/O nell'EDGE Pro
per 48 ingressi e 48 uscite. Ogni scheda PCB I/O HyPath ha quattro connettori di plastica circolari (CPC) ognuno dei
quali trasmette 6 ingressi e 6 uscite.
Figura 15 illustra un EDGE Pro HyPath configurato con 48 I/O.
Le assegnazioni I/O HyPath vengono eseguite nella schermata di configurazione I/O del software Phoenix. Per ulteriori
informazioni consultare il
Manuale di installazione e configurazione del software Phoenix, serie V9 (806410).

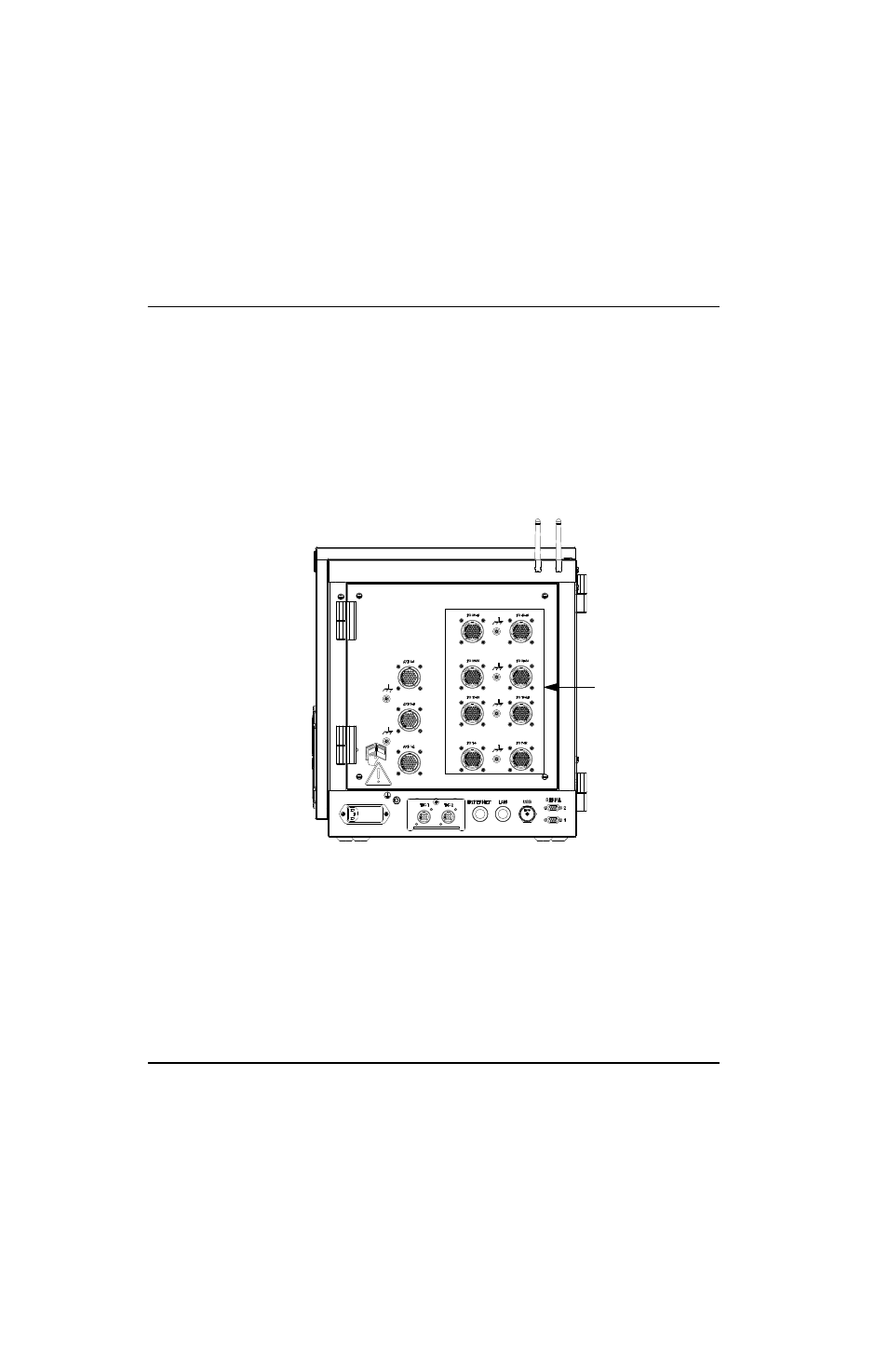

Figura 15 Vista posteriore dell’EDGE Pro HyPath CNC con collegamenti per 48 I/O, servo a 6 assi
e 2 Sensor THC.
Ingressi
Tutti gli ingressi EDGE Pro HyPath CNC:
• Utilizzano logica positiva che richiede una tensione positiva per attivare gli ingressi.
• Sono optoaccoppiati e hanno un campo di +4,7 V minimo e +32 V massimo. Il resistore di serie
interna equivale a 4,7 K ohm.
• Hanno alimetazione di campo da +24 VCC sulla scheda I/O HyPath e sulla scheda servo a 6 assi con
un utilizzo totale esterno di 1,5 A.
Connettori per I/O
1 – 48
