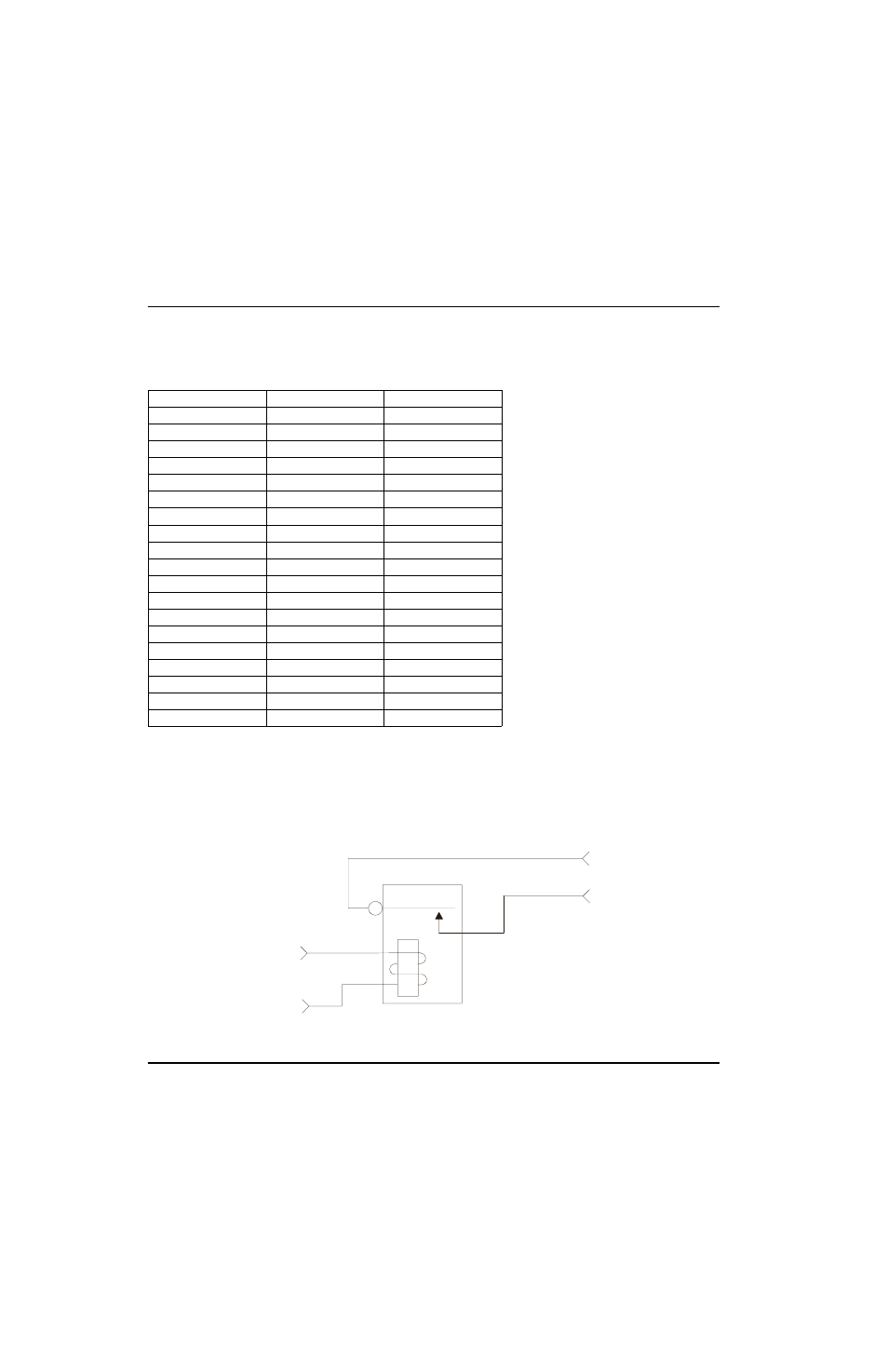

70 EDGE Pro HyPath CNC Manuale di istruzione 807624
2 – Installazione
Servo connessione HyPath a 6 assi
Piedinatura azionamenti/encoder
Asse A = asse 1, asse 3, asse 5
Asse B = asse 2, asse 4, asse 6
Nota:
• Il canale Z è il canale dell’impulso del marcatore che corrisponde a 1 impulso/giro.
• È probabile che non siano disponibili tutti gli assi. Verificare il numero di assi disponibili sul CNC in uso
nella schermata Informazioni di controllo (selezionare Configurazioni > Diagnostica) del software Phoenix.
Figura 27 mostra i contatti dei relè di abilitazione degli assi per ogni asse sulla scheda servo a 6 assi.
Figura 27 Contatti dei relè di abilitazione degli assi sulla scheda servo a 6 assi
N. piedino per asse A Segnale N. piedino per asse B
1 Protezione asse 20
2 Uscita codificatore +5 V 21
3 Comune codificatore 22
4 Codificatore +12 V uscita 23
5 Comune codificatore 24
6 Codificatore +24 V uscita 25
7 Comune codificatore 26
8 Asse A codificatore 27
9 Asse A\ codificatore 28
10 Asse B codificatore 29
11 Asse B\ codificatore 30
12 Asse Z codificatore 31
13 Asse Z\ codificatore 32
14 A abilitazione assi 33
15 B abilitazione assi 34
16 Uscita DCA asse 35
17 Comune analogico 36
18 Protezione asse 37
19 Protezione
1
2
4
3
B
A
Cliente CNC
SPST relè
