EDGE Pro HyPath CNC Manuale di istruzione 807624 71
2 – Installazione
Configurazione I/O unità THC integrata
Configurazione I/O unità THC integrata
Interfaccia I/O THC

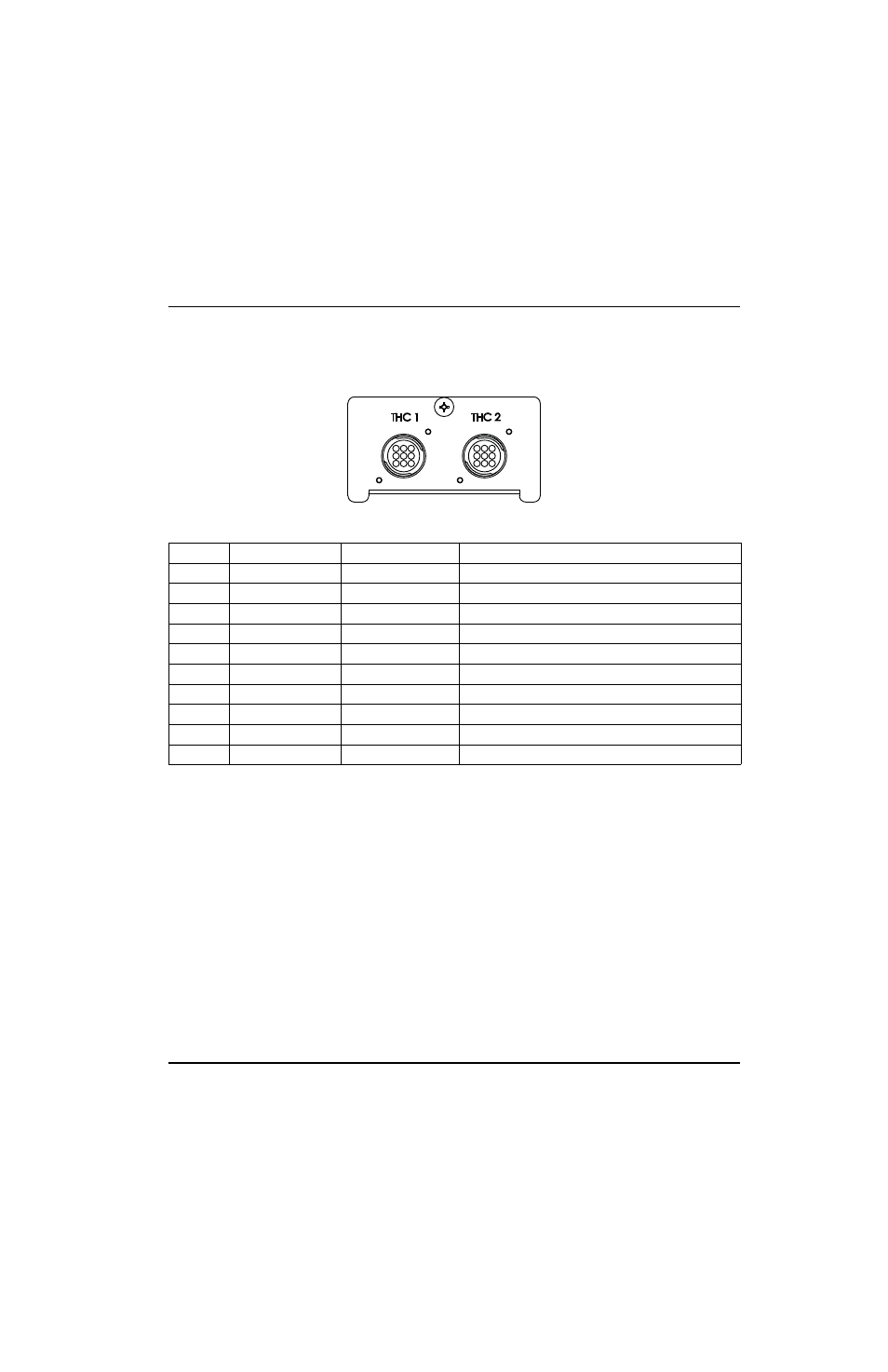

Figura 28 Interfaccia THC 1 e THC 2
Piedinatura I/O THC
N. piedini THC 1 THC 2 Segnale
1 Comune Comune Comune
2 Ingresso + Ingresso + Rilevamento contatto ugello +
3 Ingresso – Ingresso – Sensore contatto ugello –
4 Uscita + Uscita + Abilitazione contatto ugello + (contatto relè)
5 Uscita – Uscita – Abilitazione contatto ugello – (contatto relè)
6 Ingresso analogico + Ingresso analogico + THC +
7 Ingresso analogico – Ingresso analogico – THC –
8 Uscita + Uscita + Mantenimento accensione (contatto relè)
9 Uscita – Uscita – Mantenimento accensione (contatto relè)
Picchetto di terra Picchetto di terra Protezione
