4 – Manutenzione e diagnostica
Scheda madre (141110)
Scheda madre (141110)

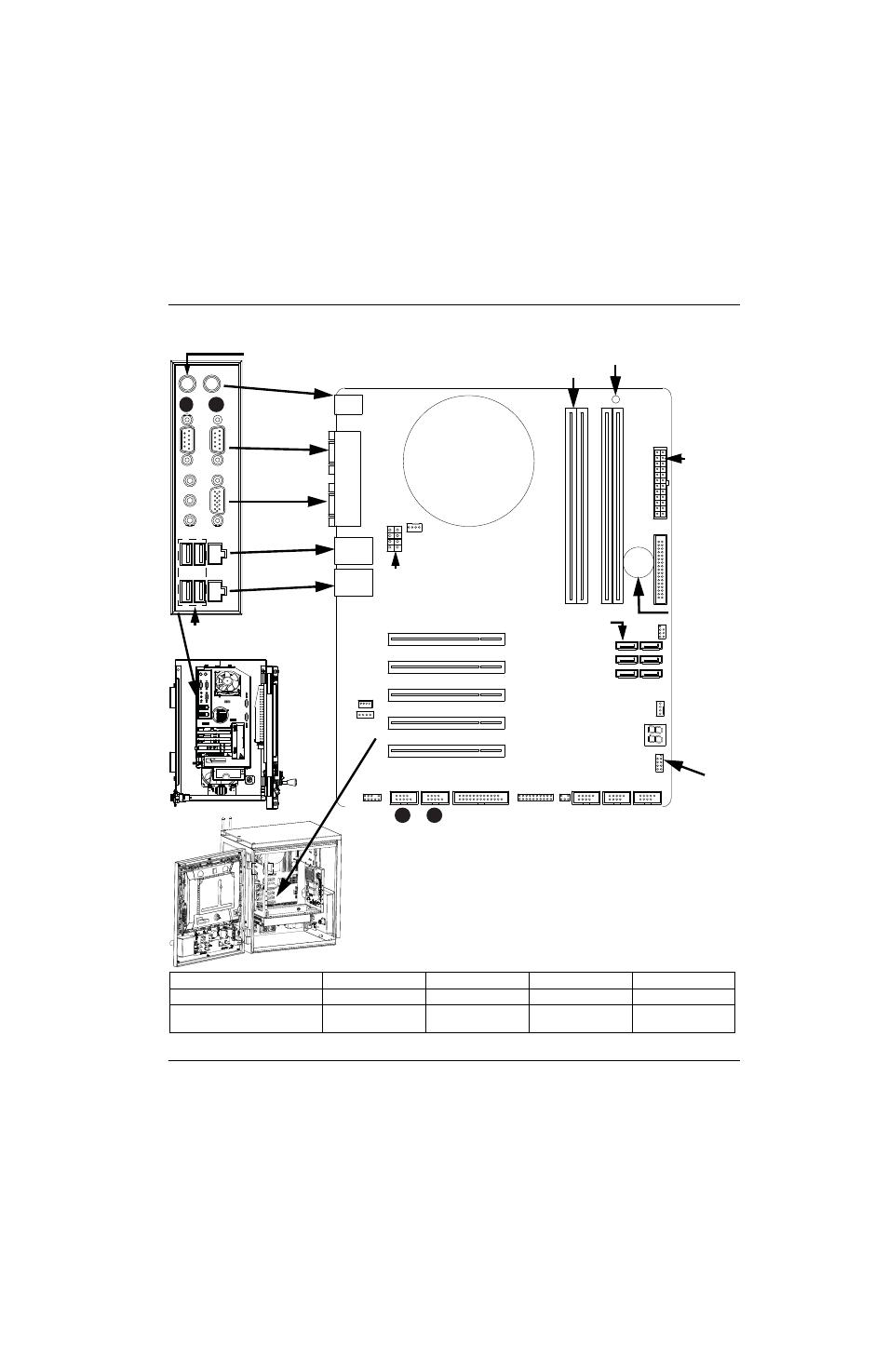

Figura 39 Scheda madre
Slot PCI 2
Slot PCI 3
Slot PCI 4
Slot PCI 5
HyPath 24 o 48 I/O
Wireless (141223)
Non utilizzato
Utility (141307)
MCC (141061)
HyPath 24 o 48 I/O
con Sensor THC
Wireless (141223)
Utility (141307)
Analogico (141125)
MCC (141061)
PCI 3
PCI 4
PCI 5
Slot PCI
Segnali
ON/OFF
scheda madre
Schermo POST
(lo stato di prontezza è 00)
Connettore
SATA per il
disco rigido
Batteria per
memoria
CMOS
Connettore generatore ATX 12 V
Connettore ventola del telaio
CPU
DIMM1 – 1 GB RAM
Connettore
generatore
ATX
Tastiera PS/2
Mouse PS/2
Porte seriali
Porta VGA
Porta LAN
Porta Hypernet
Porte USB
PCI 2
PCI 1 (non utilizzato)
LED sistema
2
1
4
3
1
COM 1
2
COM 2
3
COM 3
4
COM 4
