64 EDGE Pro HyPath CNC Manuale di istruzione 807624
2 – Installazione
Collegamenti HyPath
Uscite
Tutte le uscite EDGE Pro HyPath CNC usano:
• Chiusura contatto relè (003179). Le uscite relè sono contatti normalmente aperti. Le uscite possono
essere configurate su normalmente chiuse impostando la logica di uscita nella schermata I/O del
software Phoenix.
• Tensione di commutazione compresa tra 5 V e 32 V, carico resistivo continuo di 5 A, carico induttivo
continuo da 2 A.
Esempi di circuito di uscita

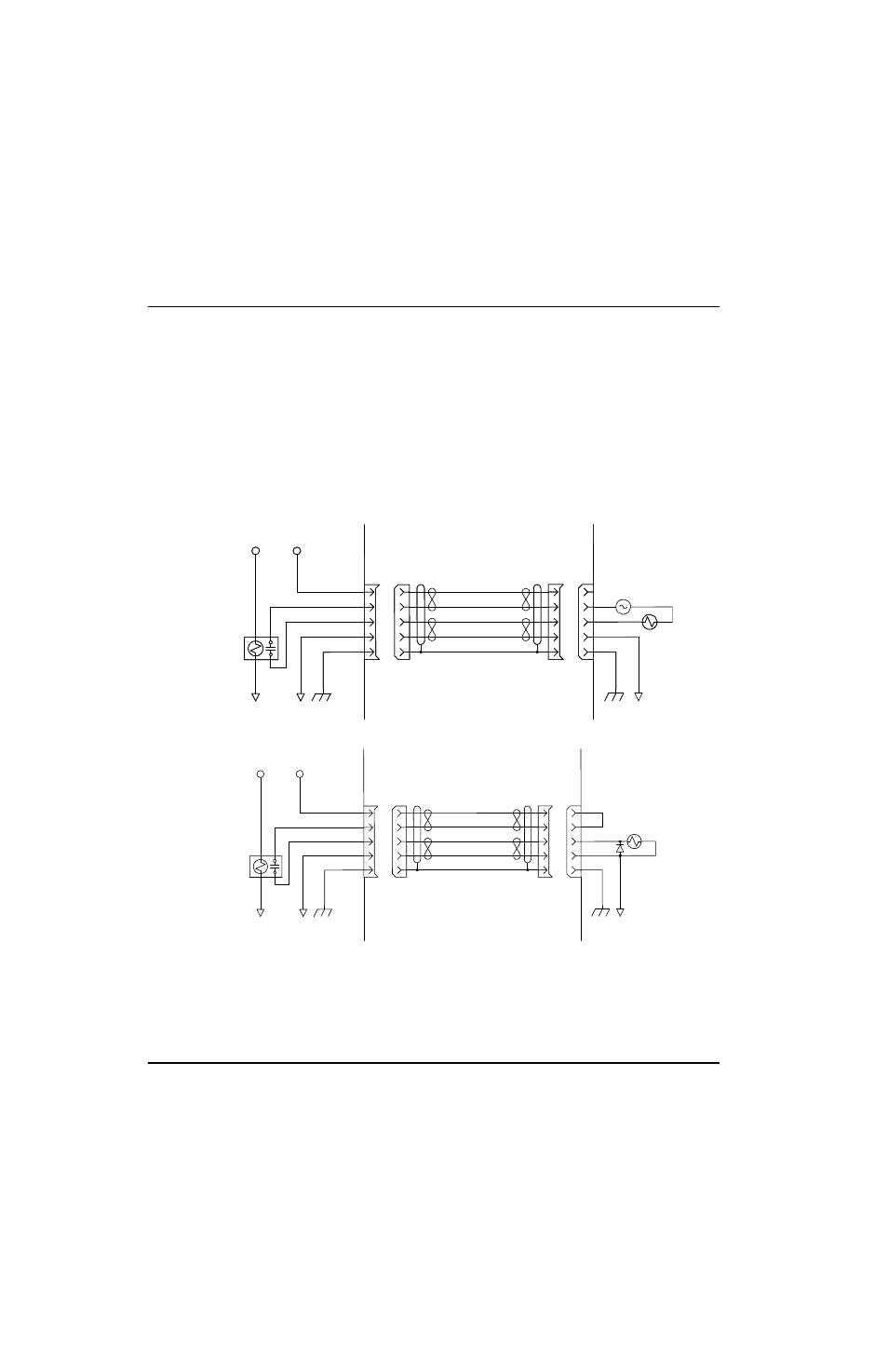

Figura 19 mostra i collegamenti tipici a una bobina del relè. Si noti che le comuni sono collegate insieme e che tra
i collegamenti con bobina CC viene utilizzato un diodo (fornito dal cliente).
Figura 19 Bobina CA – fornita dal cliente
Figura 20 Bobina da 24 VCC – fornita dal CNC
+24 VCC
Relè 003179
Uscita A
Uscita B
Comune
Protezione
CNC Cavo fornito dal cliente Circuito del
cliente
37
VCA
Bobina CA
+24 VCC
Relè 003179
Uscita A
Uscita B
Comune
Protezione
CNC Cavo fornito dal cliente Circuito del cliente
37
Bobina da
24 VCC con
diodo
