EDGE Pro HyPath CNC Manuale di istruzione 807624 51
2 – Installazione
Montaggio del CNC
Dimensioni dell’involucro

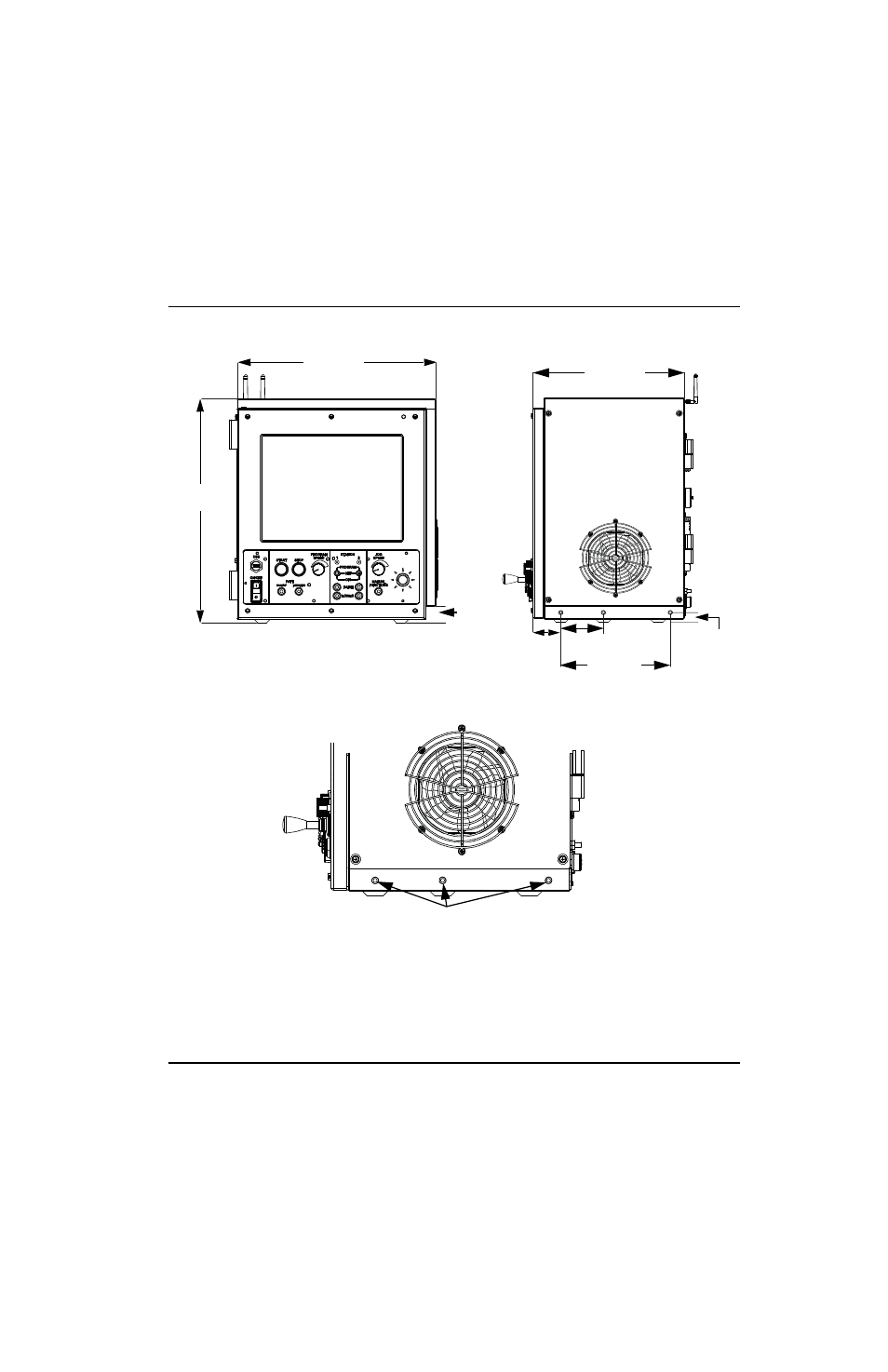

Figura 8 Vista anteriore e laterale del HyPath CNC
36 mm
435 mm
316 mm
21 mm
228,5 mm
90 mm
58 mm
Per il fissaggio laterale, usare viti M6 x 1.
La lunghezza massima all’interno dell’involucro non deve superare i 7,8 mm.
491 mm
