EDGE Pro HyPath CNC Manuale di istruzione 807624 57
2 – Installazione
Configurazione dell’asse X e dell’asse Y
Configurazione dell’asse X e dell’asse Y
Per configurare l’asse X e l’asse Y, decidere quale asse sul banco sarà l’asse X e dove sarà il riposizionamento iniziale.
Definire quindi l’orientamento X/Y e il riposizionamento iniziale nel software Phoenix (Configurazioni > Password >
Configurazioni Macchina) in modo che corrispondano alla configurazione desiderata sul banco. L’orientamento degli assi
e del riposizionamento iniziale nel software e sul banco devono corrispondere in modo che il sistema possa eseguire
i programmi di taglio.

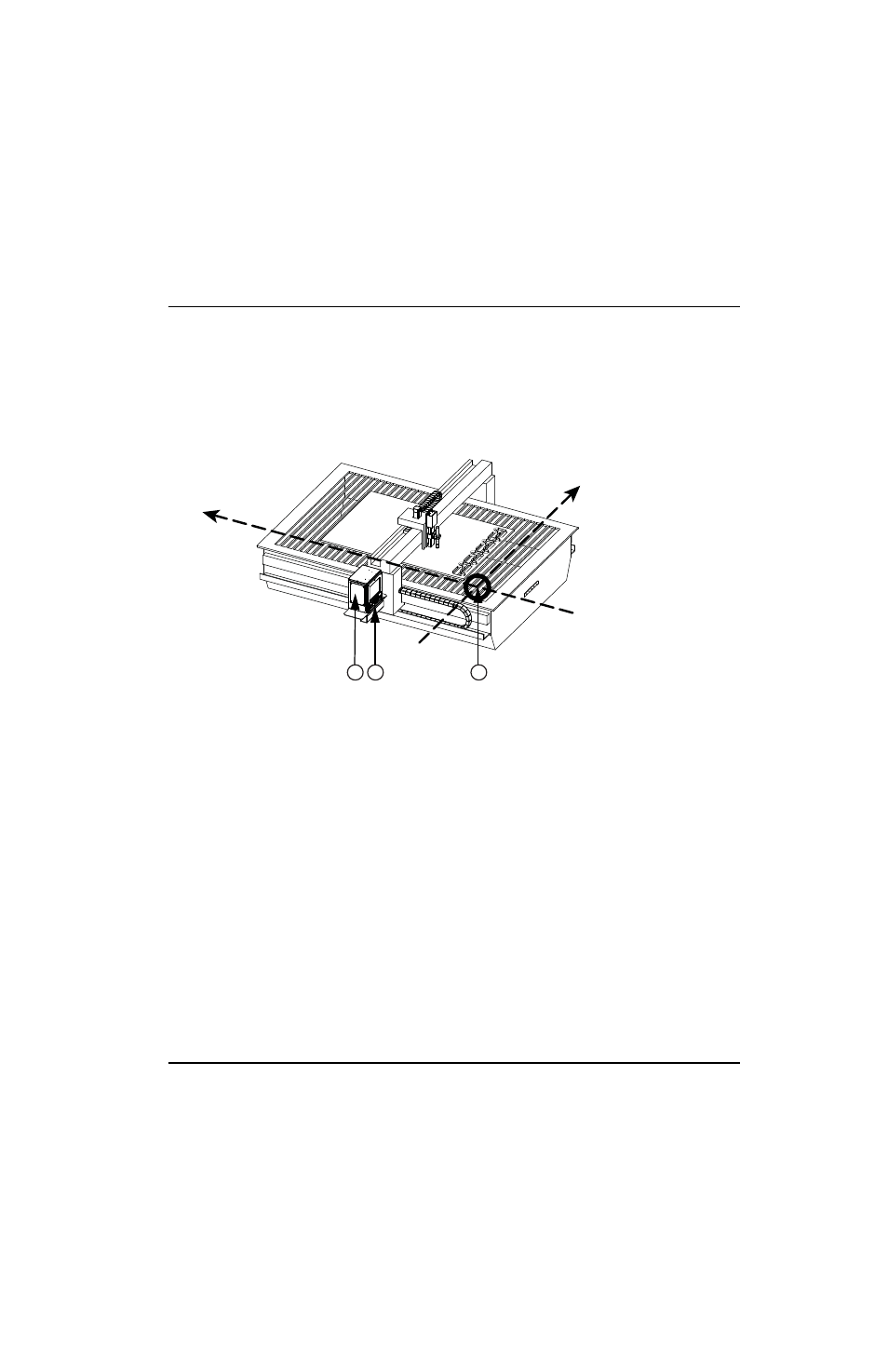

Figura 10 Esempio di sistema di taglio a sagoma configurato con EDGE Pro HyPath CNC
Consolle dell’operatore
L’EDGE Pro HyPath CNC dotato di una consolle dell’operatore a due stazioni che consente di controllare due torce da
taglio o due stazioni.
La consolle dell’operatore consente di svolgere le seguenti operazioni:
• Avviare e interrompere il programma di taglio
• Passare alla modalità manuale
• Controllare manualmente il movimento della torcia con il joystick
• Spostarsi avanti o indietro sul percorso
• Regolare la velocità dello spostamento e del taglio
• Attivare o disattivare le due stazioni di taglio
Gli ingressi e le uscite dei dispositivi per la consolle dell’operatore vengono assegnati ai morsetti di ingresso
e uscita 129 e superiori, come indicato in Tabella 3.
X–
Y–
Y+
X+
1 3 2
1 EDGE Pro HyPath CNC
2 Consolle dell’operatore del CNC
3 Origine del banco e riposizionamento iniziale (0,0)
