2 – Installazione
Servo connessione HyPath a 6 assi
Servo connessione HyPath a 6 assi
La scheda servo HyPath a 6 assi fornisce i collegamenti per l’unità e il codificatore fino a 6 servoassi indipendenti.
Sulla scheda sono disponibili due connettori circolari maschi. Ogni connettore consente il collegamento di due servoassi
indipendenti.
Le selezioni degli assi vengono eseguite nella schermata Configurazione Macchina del software Phoenix. Per ulteriori
informazioni consultare il
Manuale di installazione e configurazione del software Phoenix, serie V9 (806410).
Cavo servo HyPath
Usare le seguenti informazioni per creare connettori per cavi servo HyPath.
Il servoconnettore HyPath è un connettore circolare maschio a 37 piedini:
• Kit Hypertherm: 228491
• Connettore cavo: AMP 206150-1
• Morsetto sul cavo: AMP 206138-8
• Contatti presa (37): AMP 66105-3 (20 – 24 AWG)

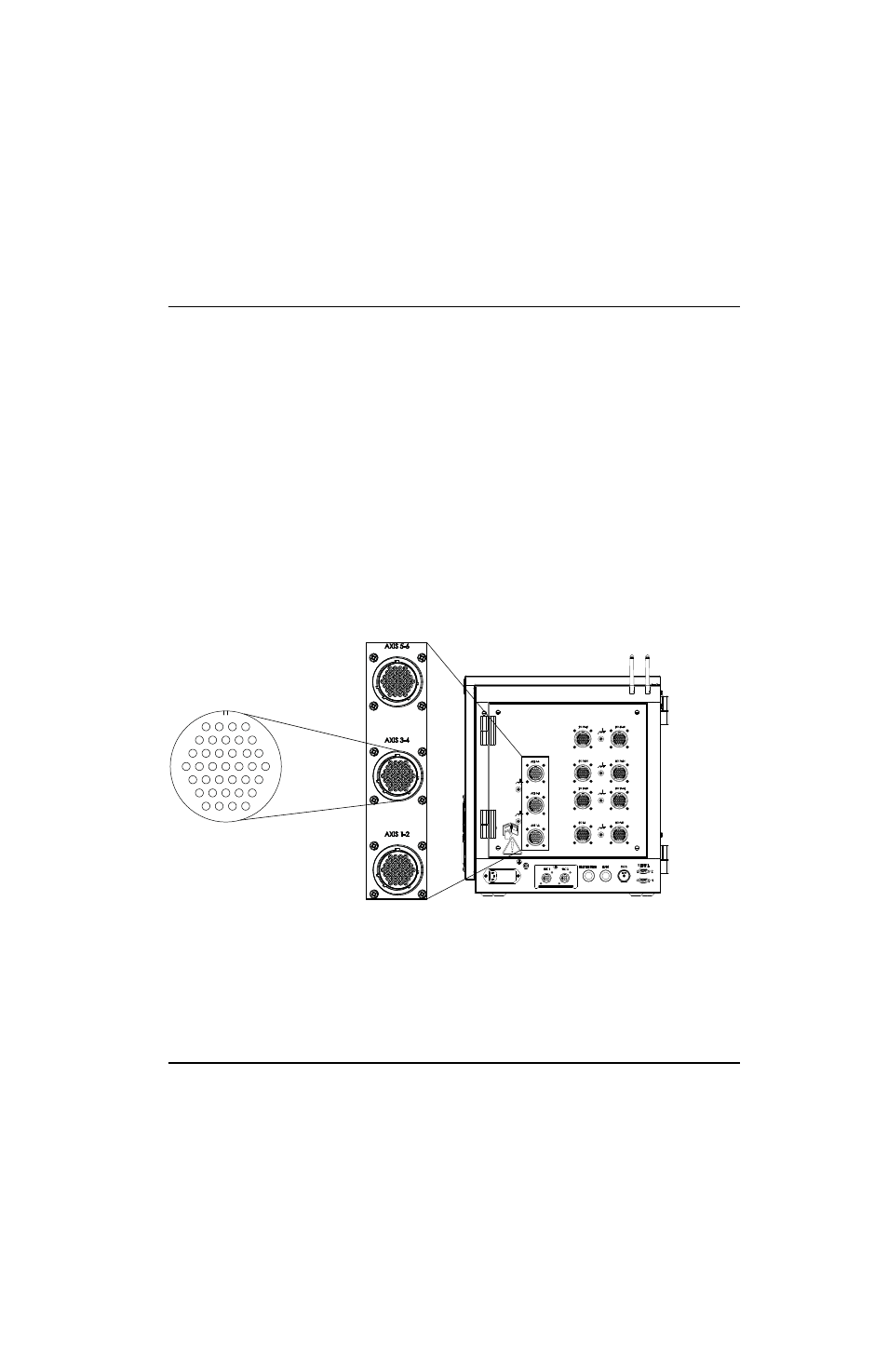

Figura 26 mostra la posizione dei connettori servo sul pannello posteriore di EDGE Pro.
Figura 26 Servoconnettori HyPath
1
5
10
16
23
29
34
4
9
15
22
28
33
37
