EDGE Pro HyPath CNC Manuale di istruzione 807624 63
2 – Installazione
Collegamenti HyPath
Esempi di circuito di ingresso

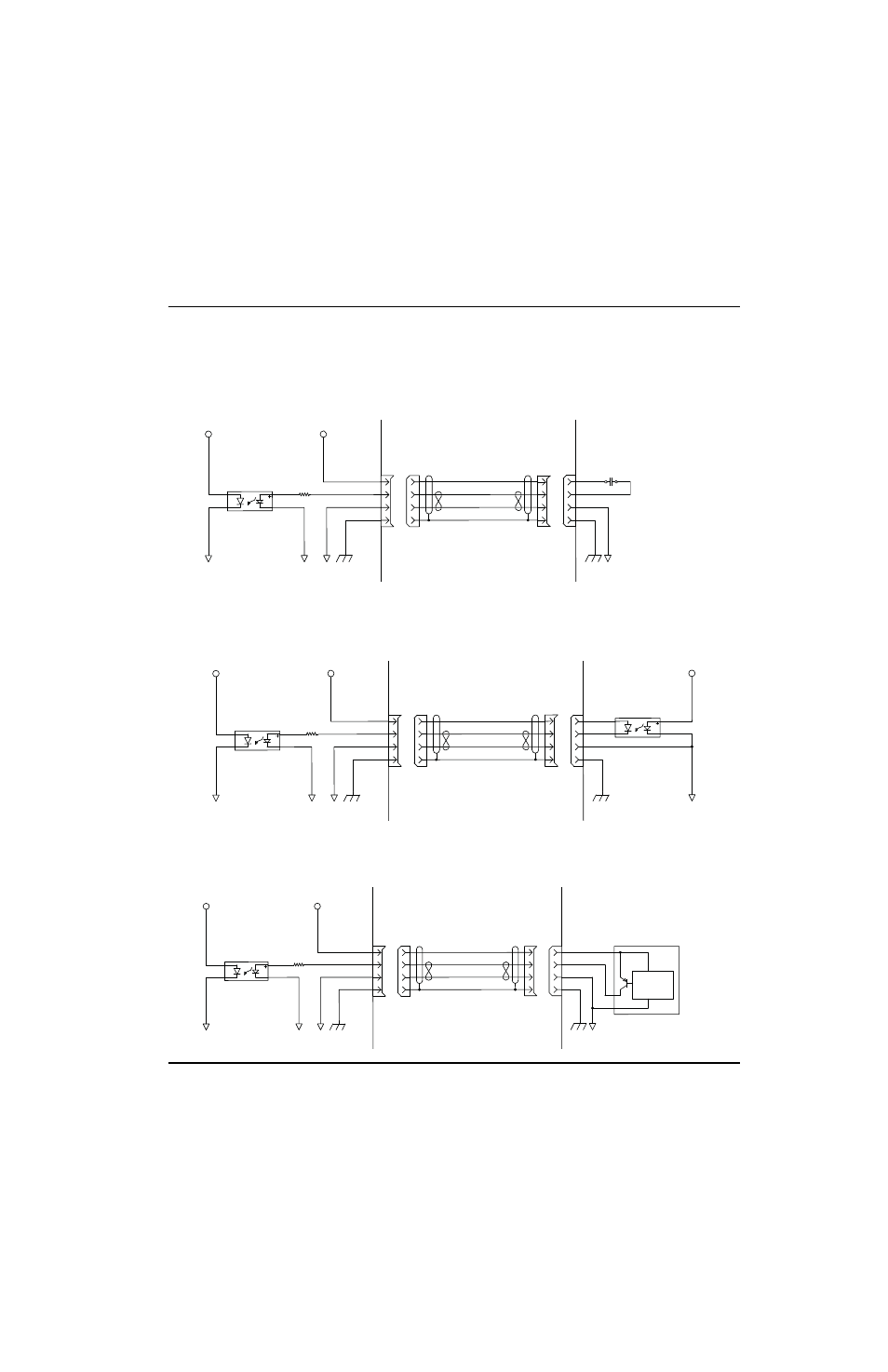

Figura 16 mostra un collegamento tipico a un interruttore di fine corsa, interruttore con pulsante a pressione, interruttore
di riposizionamento, interruzione di selezione della stazione (interruttore con leva a scatto), contatto relè o pulsante
di arresto di emergenza.
Figura 16 Interruttore normalmente aperto fornito dal cliente
Figura 17 mostra un esempio di una connessione a un optoisolatore. Questo tipo di circuito, in genere si trova in un
sistema plasma e THC.
Figura 17 Interruttore optoisolatore fornito dal cliente
Figura 18 mostra un esempio di collegamento tipico a un ingresso sensore di prossimità stile PNP.
Figura 18 Interruttore di prossimità fornito dal cliente – PNP esterno
+5 VCC +24 VCC
47 kΩ
CNC Cavo fornito dal cliente Circuito del cliente
Ingresso
Comune
Protezione
37
+5 VCC +24 VCC
47 kΩ
CNC Cavo fornito dal cliente Circuito del cliente
Ingresso
Comune
Protezione
37
+5 VCC +24 VCC
CNC
Ingresso 47 kΩ
Comune
Protezione
37
Cavo fornito dal cliente Circuito del cliente
Circuito di
controllo
