2 – Installazione
Tensione CA
Tensione CA
Ingresso alimentazione

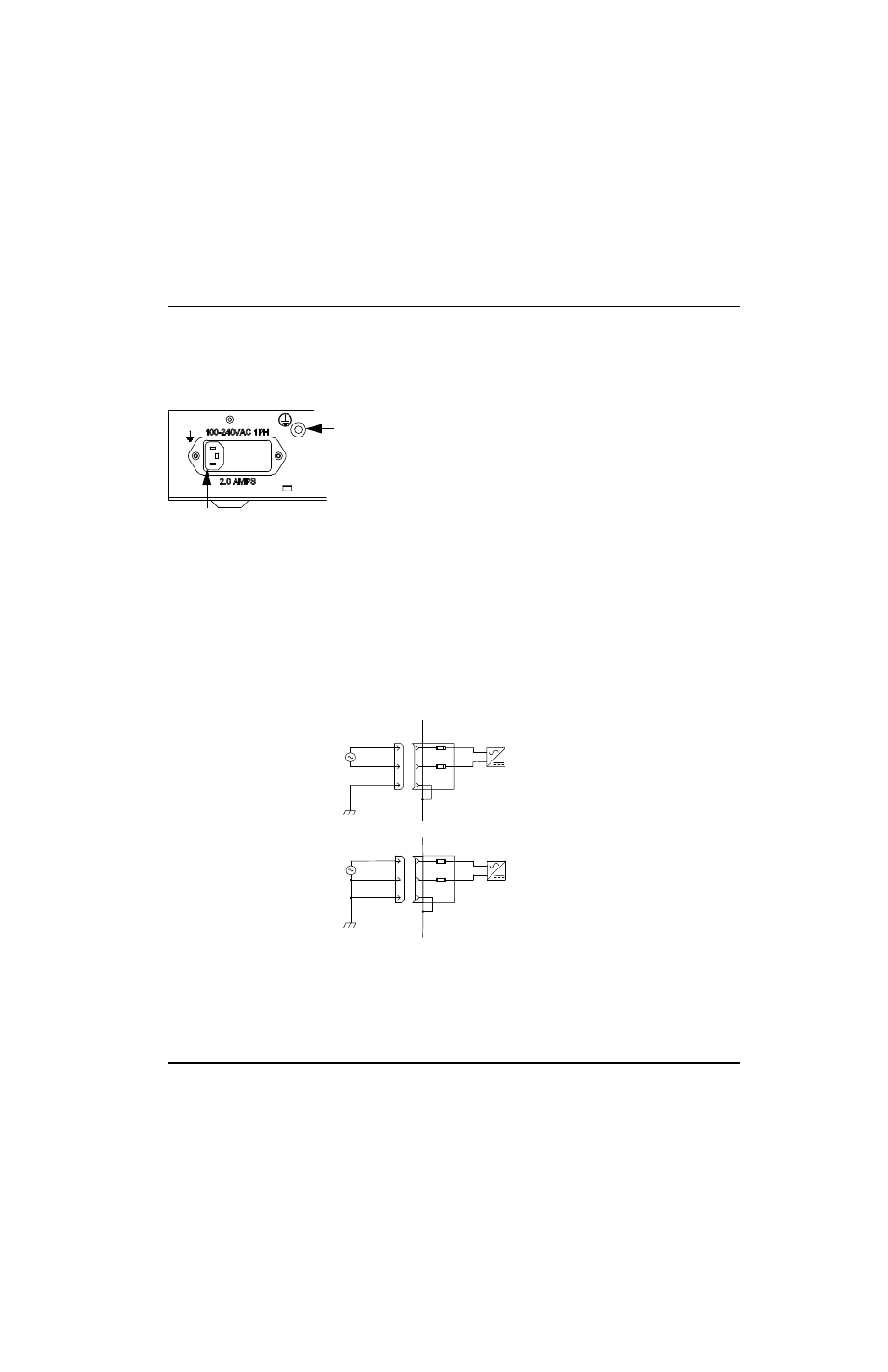

La Figura 11 mostra il connettore di ingresso dell’alimentazione nella parte posteriore dell’ EDGE Pro HyPath CNC.
Figura 11 Connettore ingresso tensione CA
Il cavo di alimentazione CA viene fornito come dotazione standard nel Nord America insieme al CNC. Negli altri paesi,
utilizzare un cavo di alimentazione con un terminale IEC-60320-C13 conforme alla normativa locale e adatto ai
collegamenti elettrici del paese.
Per realizzare un cavo di alimentazione, utilizzare la spina (108842) fornita in dotazione con il CNC e collegare un cavo a
tre fili per i segnali di fase, neutro e messa a terra, in conformità alla normativa elettrica locale. Per ulteriori specifiche
elettriche, consultare la sezione
Caratteristiche tecniche del sistema a pagina 44. Figura 12 illustra degli esempi su come
realizzare cavi di alimentazione.
Figura 12 Esempi di cablaggio ingresso VCA
Connettore tensione CA
Gamma di tensione: 115 – 240 V, monofase
Dimensioni del fusibile: 250 V, 2 A, a fusione lenta,
5 mm x 20 mm (2) o 0,25 poll. x 1,25 poll. (1)
Vite di messa a terra e rondella da 1/4 poll. – 20 UNC
EDGE Pro HyPath CNC (alla consegna)
Modulo alimentazione in ingresso:
2 fusibili: 250 V, 2 A, lento, 5 mm x 20 mm
EDGE Pro HyPath CNC (alla consegna)
Modulo alimentazione in ingresso:
2 fusibili: 250 V, 2 A, lento, 5 mm x 20 mm
Alimentazione fornita dal cliente
L1 – linea
L2 – linea
Messa a terra PE
L1 – linea
L2 – neutro
Messa a terra PE
Alimentazione fornita dal cliente
