4 – Manutenzione e diagnostica
Test diagnostici
3. Sulla schermata Interfaccia macchina, premere Verifica. Viene visualizzato un messaggio per segnalare che la verifica
è stata completata con successo.
4. Se la verifica ha esito negativo, contattare il produttore del banco per sostituire la scheda analogica.
Verifica consolle dell’operatore
Eseguire questi test se una qualsiasi funzione sulla consolle dell’operatore integrata non viene eseguita come previsto.
Nota: nessuno dei componenti sullo schermo consentirà il movimento o qualsiasi altra azione sul CNC o sul banco
da taglio.
Per verificare i comandi sulla consolle dell’operatore procedere come descritto di seguito:

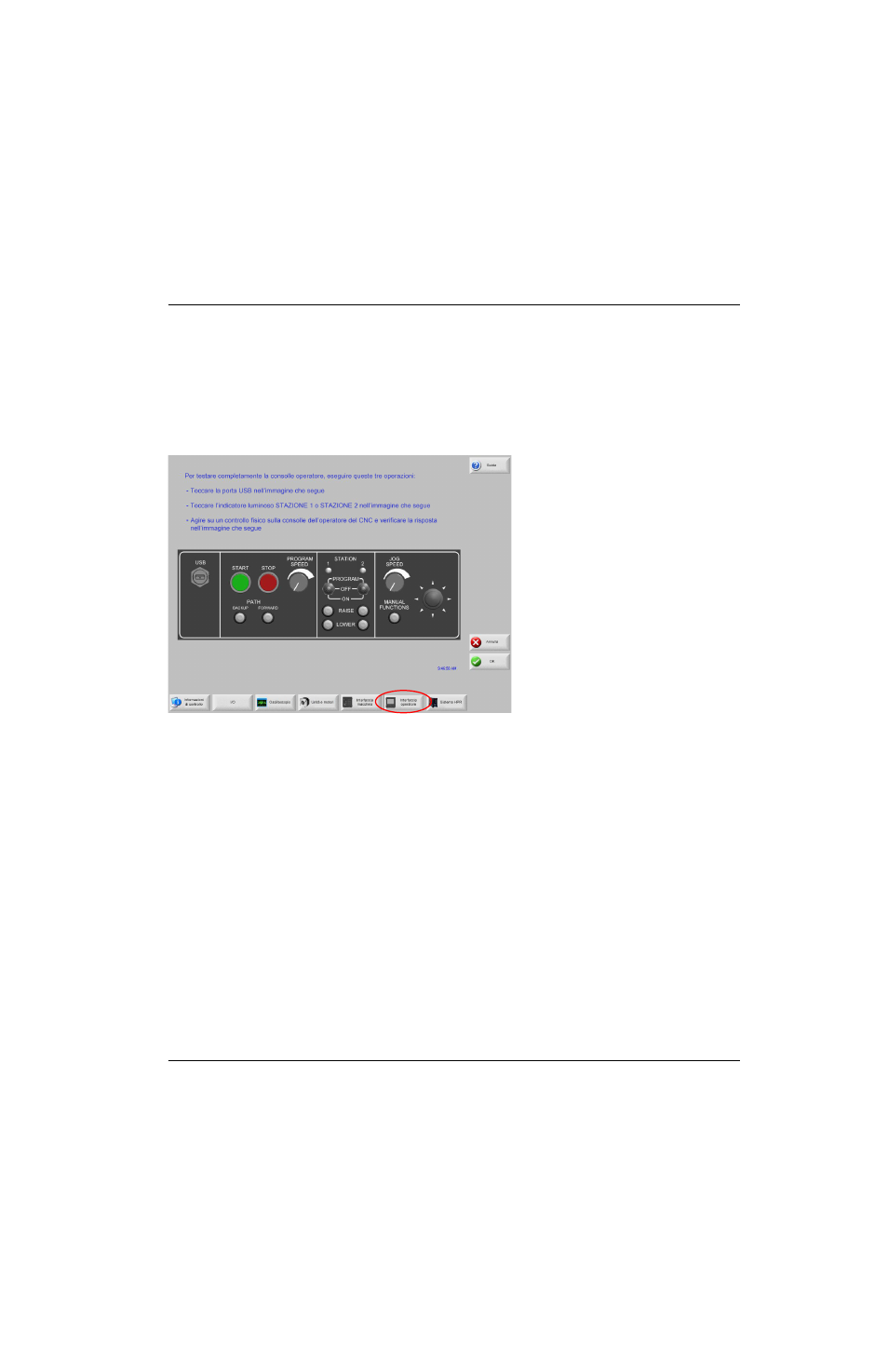

1. Nella schermata Interfaccia macchina, premere il tasto funzione Interfaccia operatore.
2. Nella schermata Interfaccia operatore attenersi alle istruzioni visualizzate sullo schermo e alle istruzioni fornite
nei seguenti passaggi.
3. Per verificare la porta USB, toccarla sull’immagine nella schermata Interfaccia operatore, quindi attenersi alle
istruzioni visualizzate sullo schermo.
4. Per verificare le spie per la Stazione 1 o 2, toccare la spia corrispondente sull’immagine nella schermata
Interfaccia operatore.
5. È anche possibile mettere in funzione un componente sulla consolle dell’operatore del CNC e osservare il
componente corrispondente sullo schermo. Verificare che il funzionamento del componente sullo schermo
corrisponda all’operazione eseguita sulla consolle.
6. Se la verifica di un singolo componente non riesce, sostituire tale componente.
In caso di più componenti guasti, contattare il produttore del banco per sostituire uno o tutti i seguenti componenti:
• Piattina sulla scheda della consolle dell’operatore (223013)
• Scheda della consolle dell’operatore (141058)
• Scheda isolamento seriale e utility (141307)
