4 – Manutenzione e diagnostica
Test diagnostici
Test diagnostici
Verifiche dell’interfaccia macchina
È possibile eseguire i test diagnostici con i seguenti connettori (nel kit 228511) e il software Phoenix per verificare
le porte di interfaccia sul EDGE Pro HyPath CNC:
• LAN e Hypernet (228503)
• Interfaccia seriale (228504)
• USB (228505)
• I/O (228497 – verde, 228498 – rosso)
• Assi (228499)
• THC (228536)
Per eseguire una verifica dell’interfaccia, procedere come descritto di seguito:
1. Nella schermata principale scegliere Configurazioni > Diagnostica > Interfaccia macchina.
2. Inserire la password macchina.
3. Nella schermata Interfaccia macchina scegliere il connettore da verificare sull’immagine del CNC.
4. Attenersi alle istruzioni indicate nelle sezioni seguenti e quelle visualizzate sullo schermo.
Verifica LAN e Hypernet
Per le verifiche LAN e Hypernet si utilizza lo stesso tester, visibile in Figura 30.

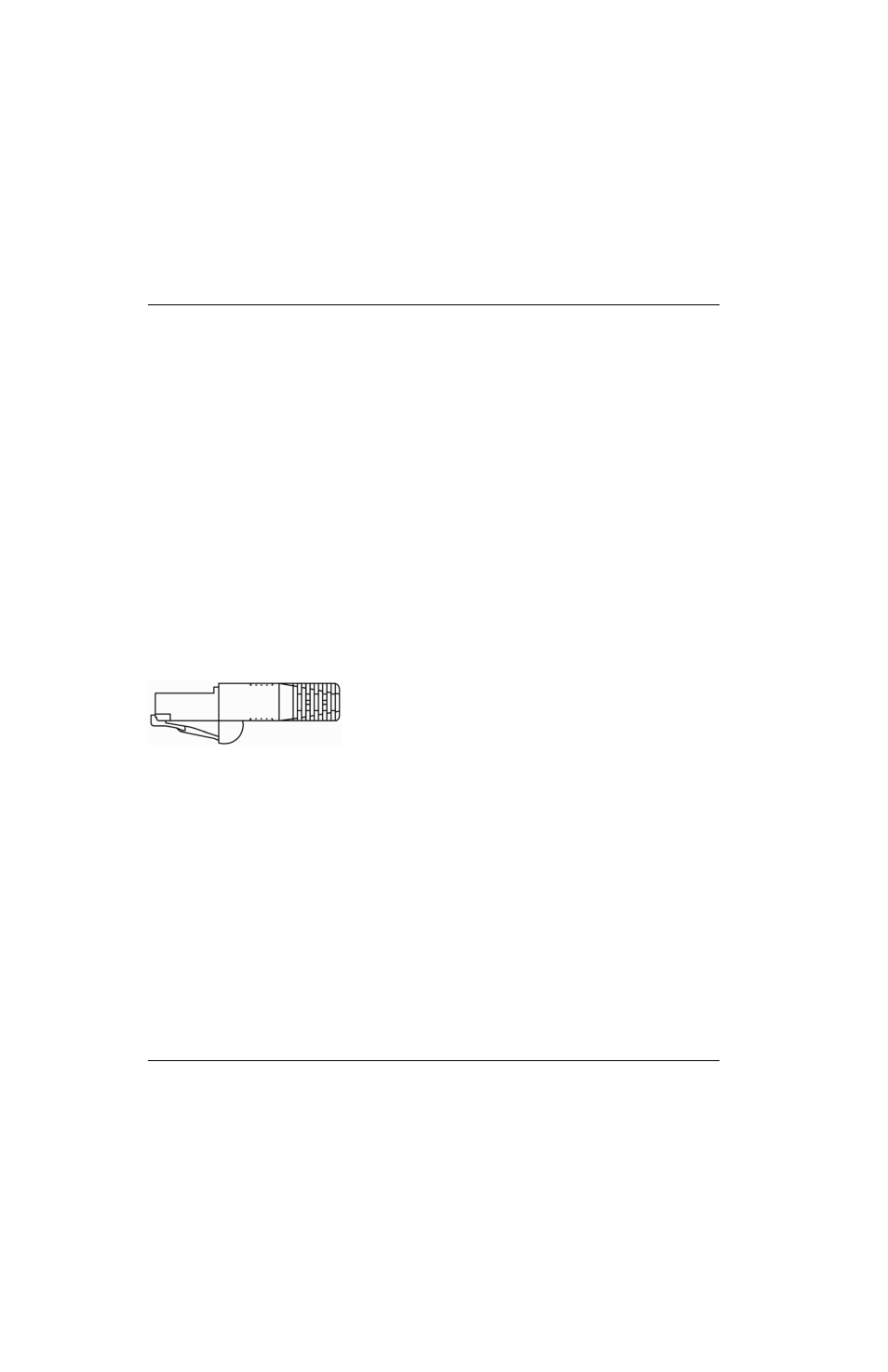

Figura 30 Tester LAN e Hypernet
Eseguire questa verifica nei seguenti casi:
• Il CNC non comunica con il sistema al plasma o ArcGlide.
• Il CNC non comunica con la rete LAN.
Per verificare una porta LAN o Hypernet, procedere come descritto di seguito:
1. Nella schermata Interfaccia macchina, scegliere la porta LAN o Hypernet.
2. Seguire le istruzioni visualizzate sullo schermo per collegare il tester.
3. Nella schermata di verifica Hypernet o LAN, scegliere Verifica. Viene visualizzato un messaggio per segnalare che
la verifica è stata completata con successo.
4. Se una delle verifiche ha esito negativo, eseguire la verifica della scheda madre. Se la verifica ha ancora esito
negativo, sostituire il cavo interno (223010, 223011 o entrambi).
5. Ripetere la verifica. Se la verifica ha ancora esito negativo, sostituire la scheda madre (141110).
