60
EDGE Pro HyPath CNC Manuale di istruzione 807624
2 – Installazione
Tensione CA
Messa a terra del telaio
Il CNC deve essere adeguatamente messo a terra in conformità con le normative elettriche nazionali e locali per
assicurare un utilizzo sicuro. Utilizzare un filo da 16 mm
2
tra il picchetto di terra sul retro del CNC e il banco da taglio,
come mostrato in Figura 13.

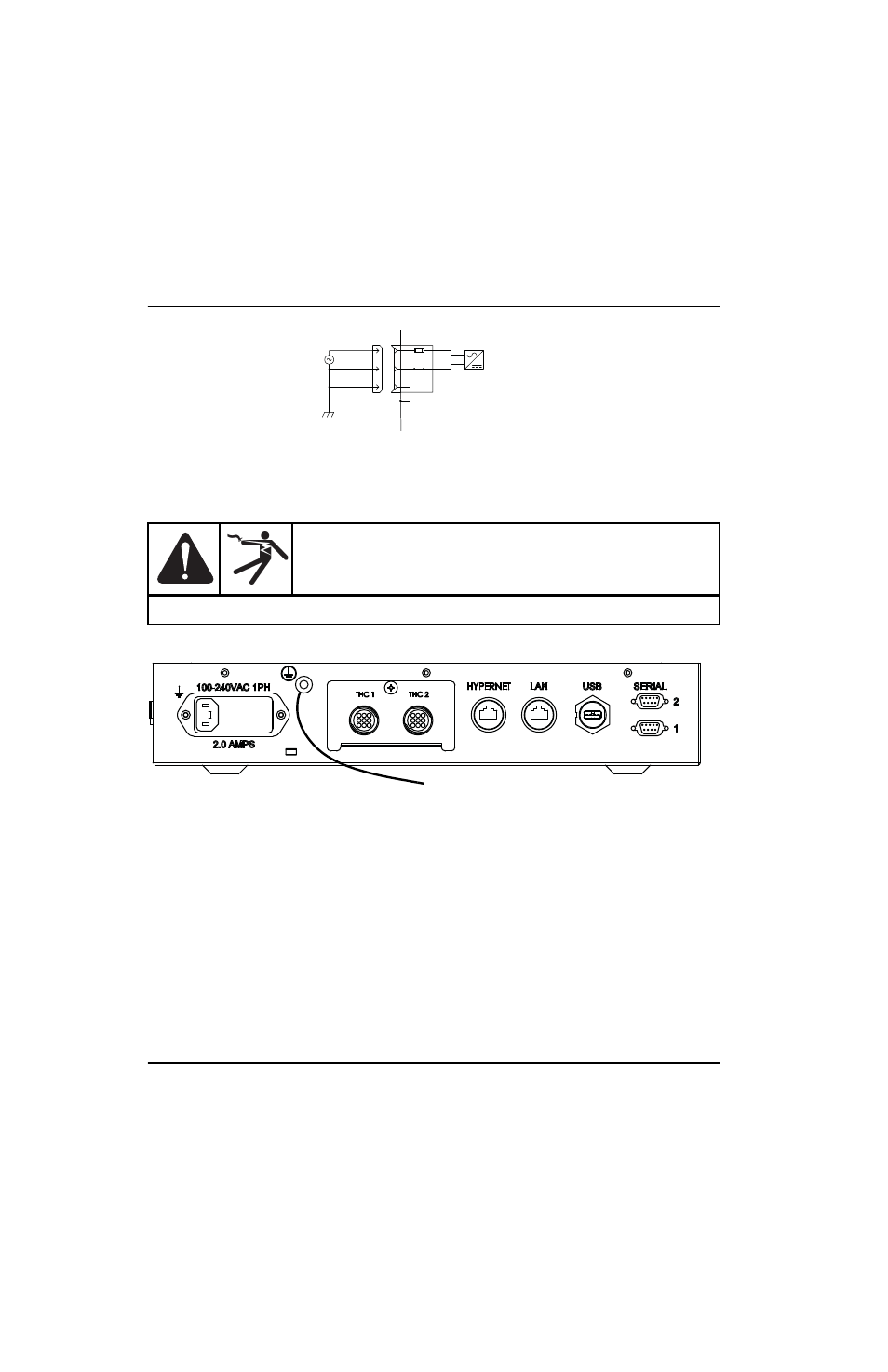

Figura 13 Cavo di terra sul CNC
AVVERTENZA!
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Collegare questo collegamento a terra per un funzionamento sicuro e affidabile.
EDGE Pro HyPath CNC
(opzione selezionabile in opera)
Modulo alimentazione in ingresso:
1 fusibile: 250 V, 2 A, lento, 0,25 poll. x 1,25 poll.
L1 – linea
L2 – linea
Messa a terra PE
Alimentazione fornita dal cliente
Al collegamento di messa a terra a stella sul banco da taglio.
Il picchetto di terra ha un filetto da 1/4–20.
