EDGE Pro HyPath CNC Manuale di istruzione 807624 81
4 – Manutenzione e diagnostica
Test diagnostici
Test seriale
L’unità EDGE Pro è provvista di due porte seriali. Le porte seriali 1 e 2 supportano i protocolli RS-422 o RS-232, in base
alla posizione del ponticello. Per ulteriori informazioni, consultare la sezione
Scheda isolamento seriale e utility (141307)
a pagina 115.

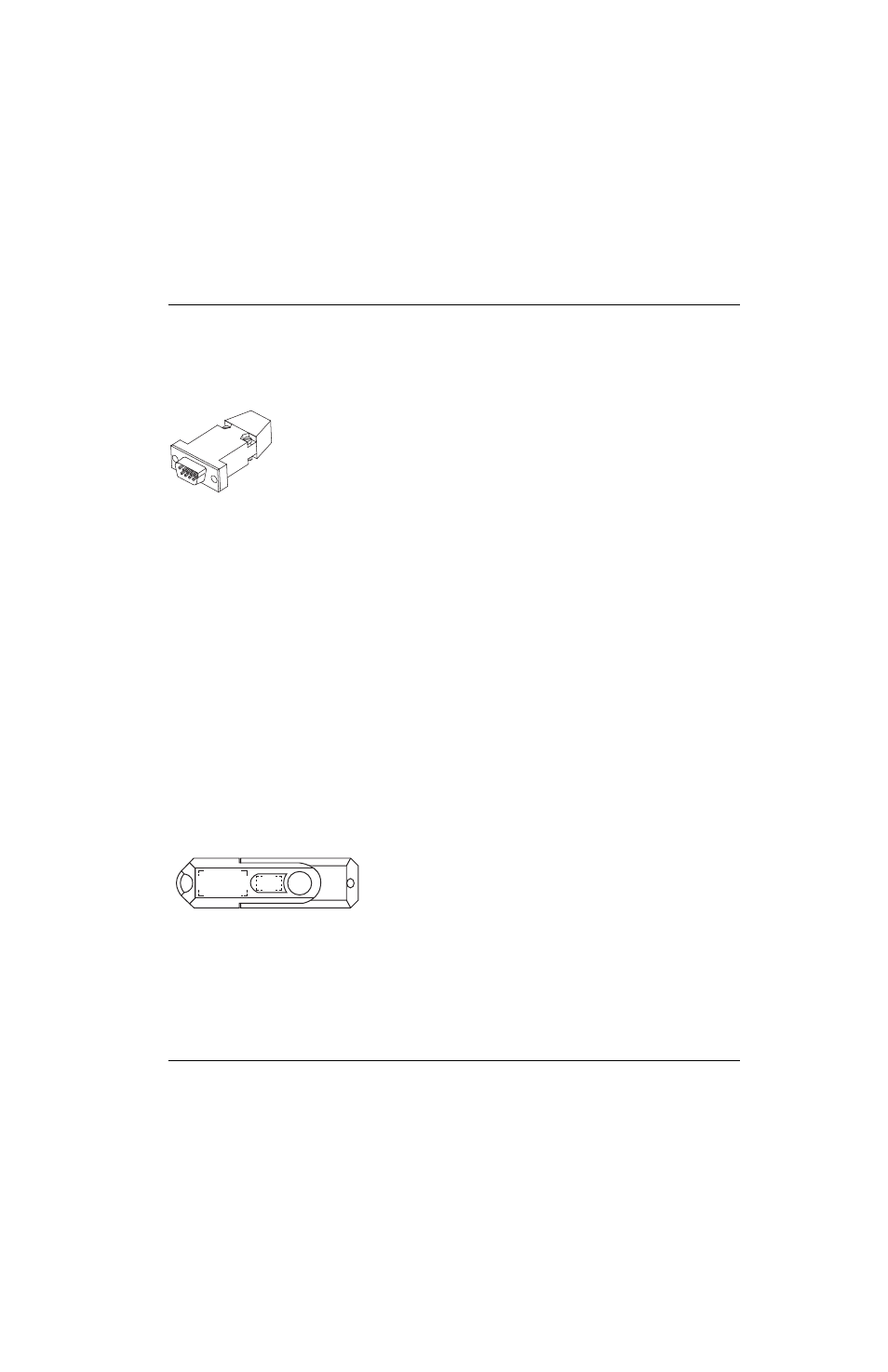

Figura 31 Test seriale
Eseguire questa verifica nei seguenti casi:
• I processi e le informazioni comunicate tramite le porte seriali non funzionano correttamente.
• Il CNC non riesce a scaricare i file tramite la porta seriale.
• Il collegamento seriale al generatore plasma riesce.
Procedura di verifica della comunicazione seriale con l’hardware di verifica:
1. Nella schermata Interfaccia macchina, scegliere la porta seriale da verificare.
2. Sul CNC, inserire l’hardware di verifica della porta seriale nella porta selezionata.
3. Nella schermata della verifica seriale, scegliere Verifica. Viene visualizzato un messaggio per segnalare che la verifica
è stata completata con successo.
4. Se la verifica ha esito negativo, collegare il tester a una porta seriale sulla scheda madre e scegliere nuovamente Verifica.
5. Se la verifica ha esito positivo, contattare il produttore del banco per sostituire la scheda di isolamento seriale e utility
(141307).
6. Se la verifica ha esito negativo, contattare il produttore del banco per sostituire la scheda madre (141110).
Se non si dispone del tester hardware, utilizzare la verifica diagnostica seriale online. Scegliere Configurazioni >
Diagnostica > Porte e seguire le istruzioni visualizzate sullo schermo.
Test USB
Questa verifica consente di controllare il funzionamento delle porte USB nella parte anteriore e nella parte posteriore del
CNC. Il software di diagnostica sottoporrà a verifica la prima chiavetta USB rilevata, quindi è importante rimuovere tutte
le chiavette USB prima di iniziare la verifica.
Figura 32 Tester USB
Eseguire questa verifica se la chiavetta non viene visualizzata come opzione quando si cerca di caricare i programmi di
lavorazione o di aggiornare le tabelle di taglio, il software o la Guida.
Per sottoporre a verifica la porta USB sul retro del CNC, procedere come descritto di seguito:
1. Verificare che non sia installata alcuna chiavetta USB.
2. Nella schermata Interfaccia macchina, selezionare la porta USB sul retro del CNC.
3. Attenersi alle istruzioni visualizzate sullo schermo per inserire la chiavetta nella porta USB sul retro del CNC.
4. Premere Verifica. Viene visualizzato un messaggio per segnalare che la verifica è stata completata con successo.
