52 EDGE Pro HyPath CNC Manuale di istruzione 807624
2 – Installazione
Montaggio del CNC
Schema dei fori di montaggio sulla base del CNC
L’EDGE Pro HyPath CNC ha 10 fori di montaggio sulla parte inferiore dell’involucro per il montaggio del CNC sul banco
da taglio. Serrare le viti di montaggio utilizzando i fori che offrono la massima stabilità durante l’utilizzo sul banco.

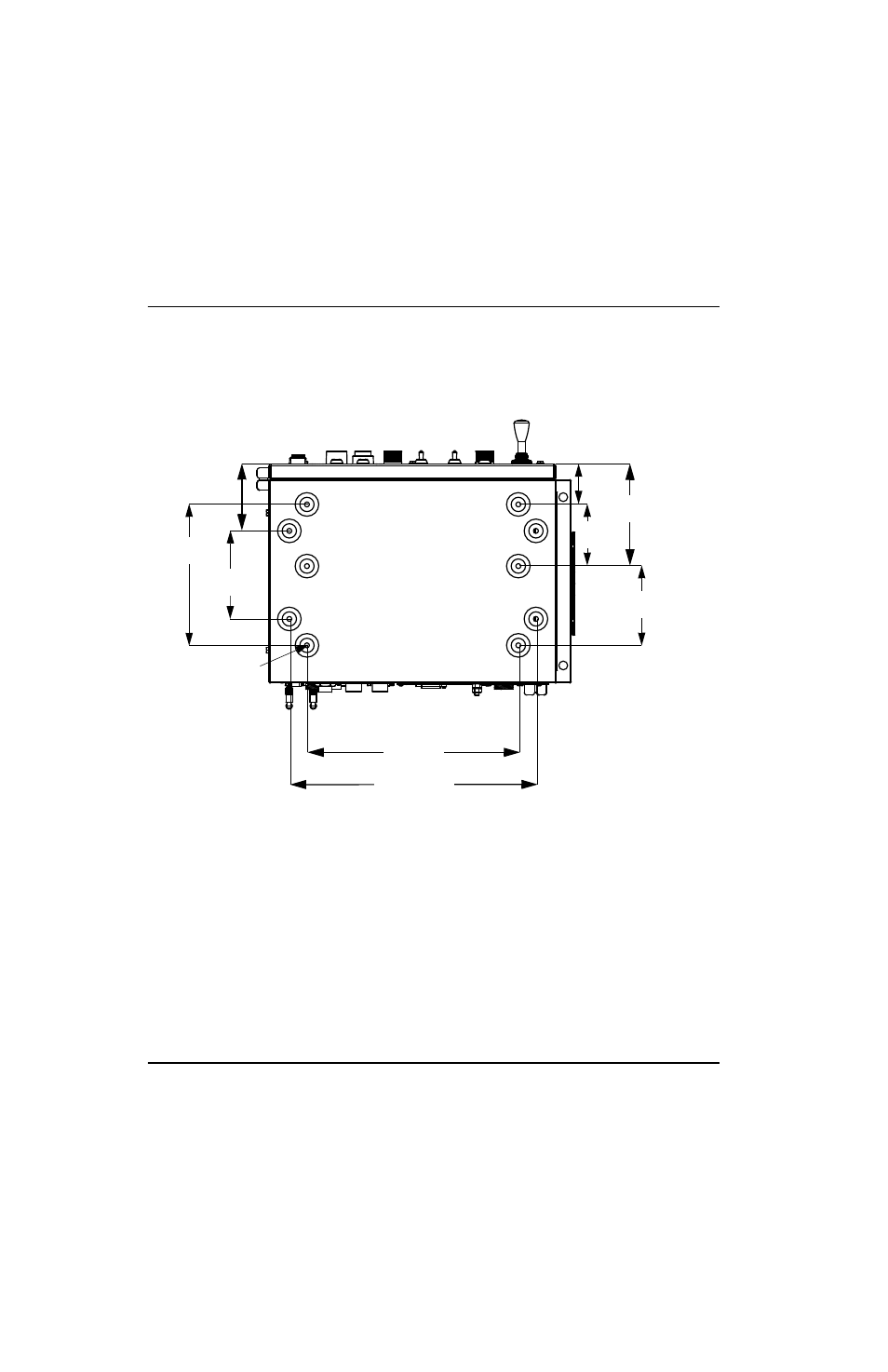

Figura 9 Schema dei fori di montaggio per EDGE Pro HyPath CNC
Usare viti M6 x 1.
(10 posizioni)
La lunghezza massima
all’interno dell’involucro
non deve superare
i 7,8 mm.
305 mm
356 mm
58 mm
94 mm
203 mm
127 mm
109,2 mm
148 mm
89 mm
