EDGE Pro HyPath CNC Manuale di istruzione 807624 43
1 – Caratteristiche tecniche
Caratteristiche dell’EDGE Pro HyPath CNC
Pannello posteriore
Il pannello posteriore dell’EDGE Pro HyPath CNC è provvisto di connettori per l’alimentazione, il controllo del
movimento, i segnali I/O e le porte di comunicazione. Tali connettori sono provvisti di etichette sulle quali è riportata
chiaramente la rispettiva funzione. Inoltre ospita due antenne per la comunicazione LAN wireless.

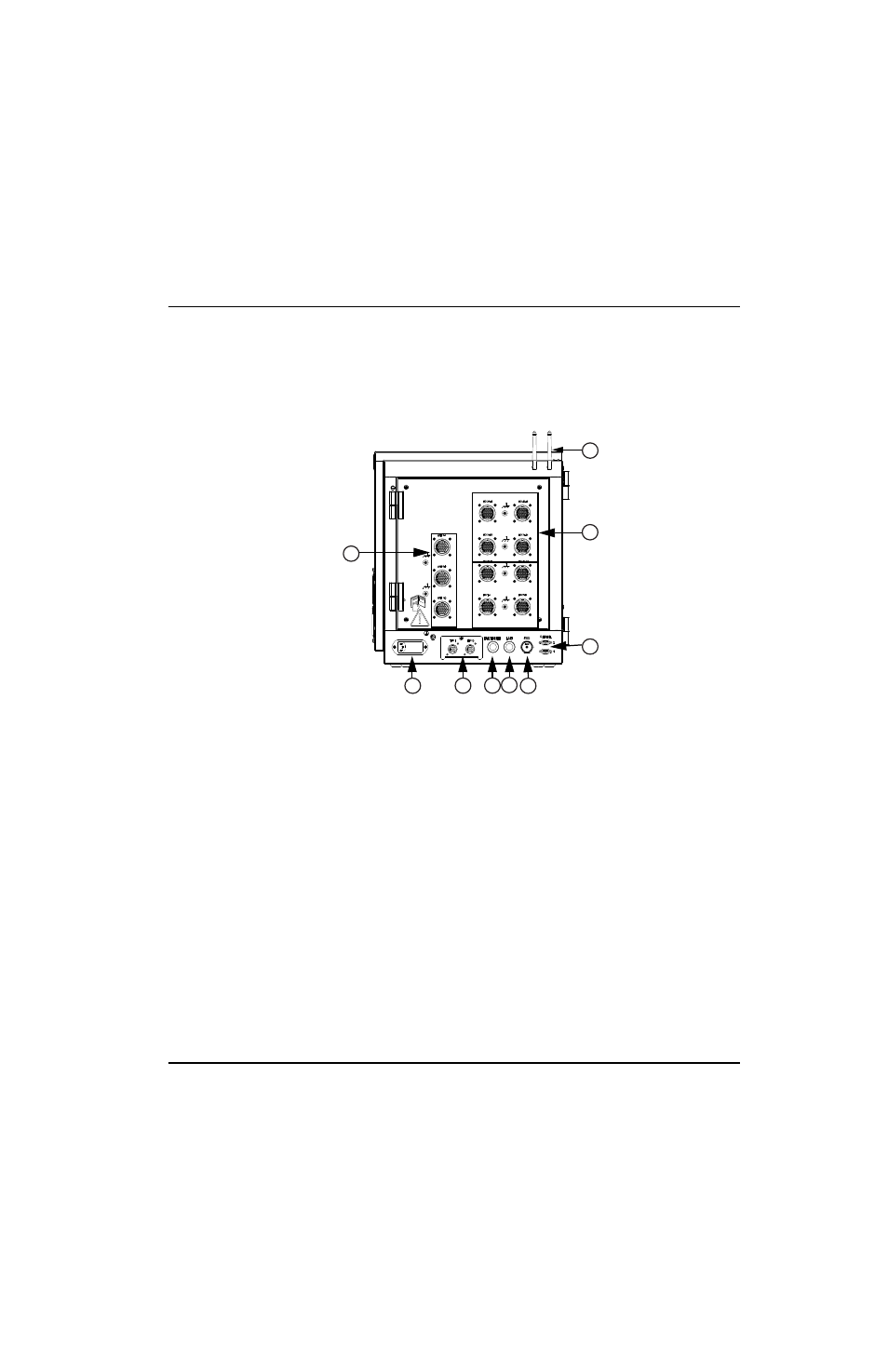

Figura 5 Pannello posteriore dell’EDGE Pro HyPath CNC a 6 assi, 48 I/O
1 Connettori azionamenti/encoder
2 Antenne wireless
3 Connettori I/O
4 Porte seriali
5 Porta USB
6 Porta LAN
7 Porta Hypernet
8 Interfacce opzionali Sensor THC (2)
9 Ingresso tensione CA
1
9 8 7 5
4
3
2
6
