Configurazione del sensore ottico
Il menu Bordo e la videata di configurazione Altro contengono campi e
altri tool per configurare il rilevamento con sensore ottico.
Tool del menu Bordo
Il menu Bordo contiene tool per installare e calibrare il sensore ottico.
Per installare il sensore ottico:
U Accendere il visualizzatore ND 1200 e il proiettore di profilo per
controllare i livelli di luce ottica.
U Premere MENU/BORDO/LIV.LUCE per visualizzare la videata Livelli
luce. Vengono visualizzate due barre verticali. La barra sinistra
visualizza il livello luce del sensore e quella destra il livello luce di
riferimento. I livelli luce sono relativi e si estendono da 0 a 255.
U Posizionare il sensore di riferimento vicino alla sorgente di luce del
proiettore di profilo per incrementare il valore Rif finché raggiunge
255 e la barra verticale sinistra raggiunge il punto più alto.
U Spostare la tavola per posizionare il sensore ottico dapprima sopra
un'area scura e quindi sopra un'area illuminata dello schermo. Il
valore SCR dovrebbe aumentare da un valore basso ad uno più alto.
Valori accettabili possono essere dal 10% al 90% dell'intervallo
indicato dalla barra verticale destra. Un valore medio intorno a 128 è
ideale, ma valori inferiori e maggiori sono soddisfacenti.
U Premere il tasto FINISH per ritornare alla videata DRO.
U Calibrare il sensore ottico come descritto nel capitolo 1 (Vedere
"Calibrazione del sensore ottico" a pagina 34).

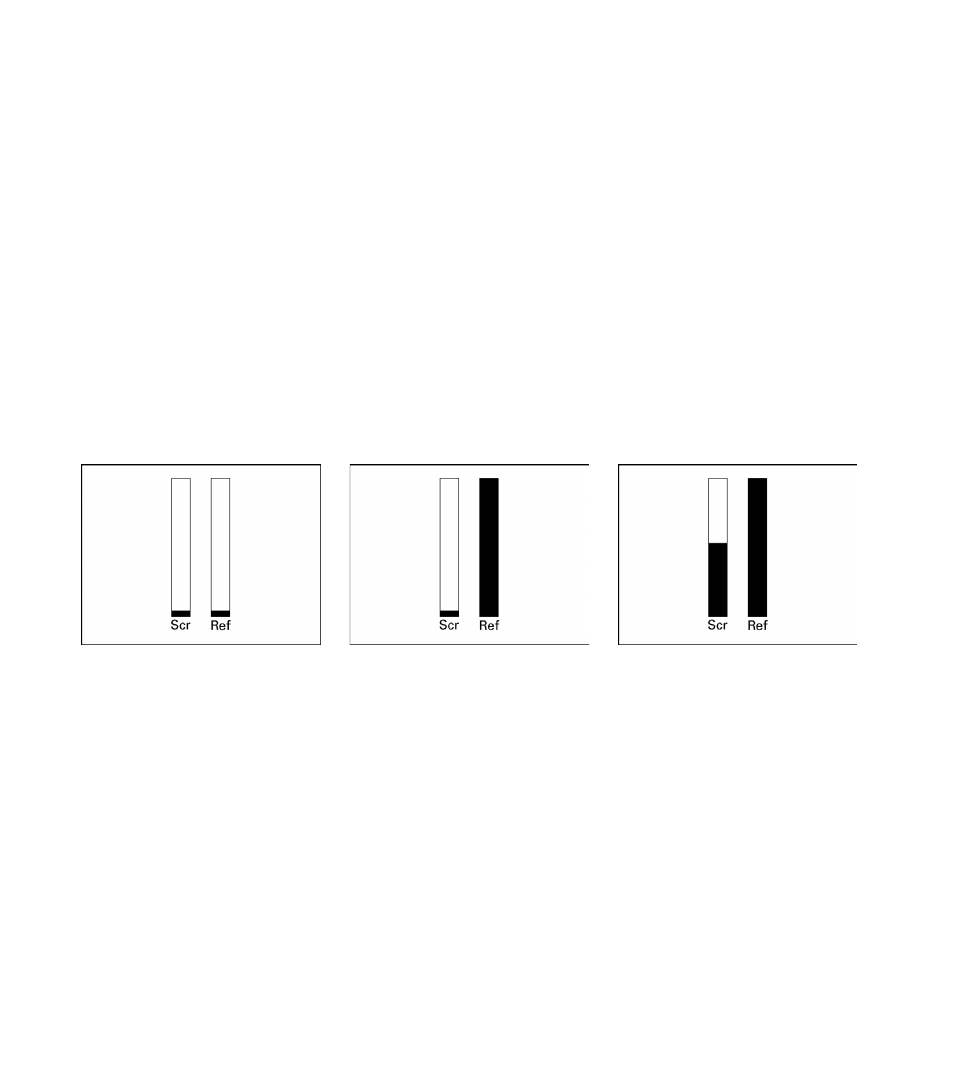

Premere MENU/BORDO/LIV.LUCE per
visualizzare la videata Livelli luce e le
barre verticali. Posizionare il sensore di riferimento
finché il valore RIF diventa 255 e la barra
destra ha raggiunto il punto più alto. Il posizionamento del sensore su un'area
illuminata determina l'incremento del
valore SCR
